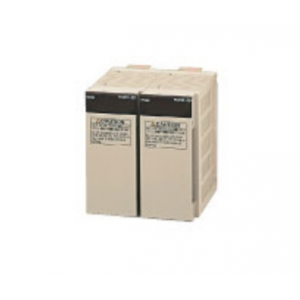

| 項目 | 電源 單元 |
規格 | ||
|---|---|---|---|---|
| CS1D-PA207R | CS1D-PA207R | CS1D-PD025 | ||
| 電源電壓 | AC100～120V/200～240V 50/60Hz | DC24V | ||
| 容許電壓 變動范圍 |
AC85～132V/170～264V | DC19.2～28.8V | ||
| 功耗 | 150VA以下 | 40W以下 | 60W以下 | |
| 涌浪電流 | 30A以下/AC100～120V 40A以下/AC200～240V | 30A以下 | ||
| 電源輸出 容量 |
DC5V 7A(包含CPU單元電源) DC26V 1.3A 總數 ：35W |
DC5V 4.3A (包含CPU單元電源) DC26V 0.56A 總數 ：28W |
DC5V 5.3A (包含CPU單元電源) DC26V 1.3A 總數 ：40W |
|
| 電源輸出 端子 |
無 | |||
| 運行中輸 出功能 *1 |
接點配置 ： 1a 開關容量 ： AC240V 2A(電阻負載) AC120V 0.5 A(感應負載) DC24V 2A(電阻負載) DC24V 2A(感應負載) |
無 | ||
| 絕緣電阻 | AC外部端子和GR端子之間 *2 ***小為20MΩ(DC500V) |
DC外部端子和GR端子之間 *2 ***小為20MΩ(DC500V) |
||
| 耐電壓 | AC外部端子和GR端子之間 *2 ： AC2,300V 50/60Hz 1分鐘 漏電流 ：10mA以下 DC外部端子和GR端子之間 *2 ： AC1,000V 50/60Hz 1分鐘 漏電流 ：10mA以下 |
DC外部端子和GR端子之間 *2 ： AC1,000V 50/60Hz 1分鐘 漏電流 ：10mA以下 |
||
| 抗干擾性 | 符合IEC61000-4-4標準 2kV(電源線) | |||
| 耐振動 | 符合JIS C 60068-2-6標準 10～57Hz 振幅0.075mm、 57～150Hz 加速度 ：9.8m/s2在X、 Y和Z軸方向上持續80分鐘 (時間數 ：8分鐘×系數因子10=總時間80分鐘) |
|||
| 耐沖擊 | 符合JIS C 60068-2-27標準 147m/s2 X、 Y、 Z各方向3次 | |||
| 使用環境 溫度 |
0～55℃ | |||
| 使用環境 濕度 |
10～90%RH(無結露) | |||
| 環境 | 無腐蝕性氣體 | |||
| 存儲環境 溫度 |
-20～+75℃(不包括電池) | |||
| 接地 | D種接地(第3種接地) | |||
| 防護 | 柜內安裝型 | |||
| 質量 | 每個裝置 ：6 kg以下 | |||
| CPU裝置 外形尺寸 (mm) |
CS1D-BC052(5凹槽，雙CPU系統)和 CS1D-BI082S(8凹槽，單CPU系統) ： 505(W)×132(H)×123(D) *2 |
|||
