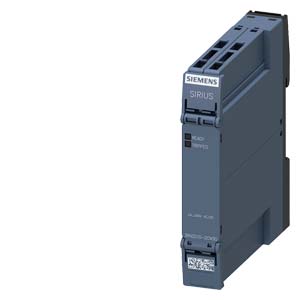

熱敏電阻電機保護繼電器 緊湊型評估設備 17.5 mm 框架， 螺栓型端子連接， 1 個轉換觸點， US = 24 V AC/DC 自動復位， 適用于雙金屬開關 電源=輸出電壓， 1 個 LED（已跳閘） |
| 產品品牌名稱 |
SIRIUS |
| 產品類別 |
熱敏電阻電機保護 SIRIUS 3RN2 |
| 產品名稱 |
電機保護繼電器 |
| 產品的規格 |
緊湊型分析儀，適合用于雙金屬開關（端子 A1 與轉換觸點根部跨接） |
| 產品類型名稱 |
3RN2 |
| 綜合技術數據 |
| 產品功能 |
電機溫度保護 |
| 顯示方式 LED |
是 |
| 絕緣電壓 針對根據 IEC 60664 的過電壓類別 III 污染度 3 時 測定值 |
300 V |
| 污染程度 |
3 |
| 抗沖擊電壓能力 測定值 |
4 kV |
| 防護等級 IP |
IP20 |
| 耐沖擊性 符合 IEC 60068-2-27 |
11g / 15 ms |
| 抗震強度 符合 IEC 60068-2-6 |
10 … 55 Hz: 0.35 mm |
| 機械式使用壽命（轉換周期） 典型 |
10 000 000 |
| 電氣使用壽命（操作循環） AC-15 時 230 V時 典型 |
100 000 |
| 熱電流 附帶觸點的開關元件的 ***大值 |
5 A |
| 參考標示 符合 IEC 81346-2:2009 |
K |
| RoHS 指令（日期） |
05/28/2009 |
| 產品功能 |
| 產品功能 |
|
| ● 故障儲存 |
否 |
| ● 動態斷線識別 |
否 |
| ● 外部的復位 |
否 |
| ● 自動復位 |
是 |
| ● 手動復位 |
否 |
| 控制電路/控制 |
| 電壓類型 控制饋電電壓的 |
AC/DC |
| 控制饋電電壓 AC 時 |
|
| ● 50 Hz 時 測定值 |
24 ... 24 V |
| ● 60 Hz 時 測定值 |
24 ... 24 V |
| 控制饋電電壓 DC 時 |
|
| ● 測定值 |
24 ... 24 V |
| 工作區要素控制饋電電壓測定值 DC 時 |
|
| ● 初始值 |
0.85 |
| ● 終值 |
1.1 |
| 工作區要素控制饋電電壓測定值 AC 時 50 Hz 時 |
|
| ● 初始值 |
0.85 |
| ● 終值 |
1.1 |
| 工作區要素控制饋電電壓測定值 AC 時 60 Hz 時 |
|
| ● 初始值 |
0.85 |
| ● 終值 |
1.1 |
| 接通電流峰值 |
|
| ● 24 V 時 |
1.8 A |
| 接通電流峰值持續時間 |
|
| ● 24 V 時 |
2 ms |
| 測量電路 |
| 跨接時間 在電網停電時 ***小值 |
40 ms |
| 精度 |
| 相對測量精度 |
9 % |
| 輔助電路 |
| 材料 開關觸點 |
AgSnO2 |
| 常閉觸點數量 用于輔助觸點 |
0 |
| 常開觸點數量 用于輔助觸點 |
0 |
| 轉換器數量 用于輔助觸點 |
1 |
| 工作電流 輔助觸頭的 DC-13 時 |
|
| ● 24 V 時 |
1 A |
| ● 125 V 時 |
0.2 A |
| ● 250 V 時 |
0.1 A |
| 主電路 |
| 工作頻率 測定值 |
50 ... 60 Hz |
| 電流負載能力 輸出繼電器的 AC-15 時 250 V 時 50/60 Hz 時 |
3 A |
| 電流負載能力 輸出繼電器的 DC-13 時 |
|
| ● 24 V 時 |
1 A |
| ● 125 V 時 |
0.2 A |
| 持續電流 輸出端繼電器的DIAZED熔斷器熔絲的 |
6 A |
| 電磁兼容性 |
| 電纜連接的干擾耦合 |
|
| ● 來自脈沖 按照IEC 61000-4-4的 |
2kV (power ports 電源端口) / 1kV (signal ports 信號端口) |
| ● 來自線對地浪涌 符合 IEC 61000-4-5的 |
2 kV（線對地） |
| ● 來自導線-導線浪涌 符合 IEC 61000-4-5的 |
1 kV（線對線） |
| 靜電的放空 按照IEC 61000-4-2 |
6kV觸點放電 / 8kV排氣 |
| 電位隔離 |
| 電位隔離的規格 |
無電流分離 |
| 電位隔離 |
|
| ● 入口與出口之間 |
否 |
| ● 在電源和其它電流回路之間 |
否 |
| 接口/ 接線端子 |
| 產品組件 用于輔助和控制電路的可拆下接線夾 |
是 |
| 電氣連接規格 |
螺栓連接 |
| ● 用于輔助和控制電路 |
螺栓連接 |
| 可連接的導線截面類型 |
|
| ● 單芯線的 |
1x (0.5 ... 4.0 mm²)、2x (0.5 ... 2,5 mm²) |
| ● 細芯線的 帶有電纜末端加工 |
1x (0.5 ... 4 mm²)、2x (0.5 ... 1.5 mm²) |
| ● 在 AWG 導線處 單芯線的 |
1x (20 ... 12), 2x (20 ... 14) |
| 可連接的導線截面 |
|
| ● 單芯線的 |
0.5 ... 4 mm² |
| ● 細芯線的 帶有電纜末端加工 |
0.5 ... 4 mm² |
| AWG 號碼 作為已編碼可連接的導線截面 |
|
| ● 單芯線的 |
20 ... 12 |
| ● 多芯線 |
20 ... 12 |
| 擰緊扭矩 螺栓連接時 |
0.6 ... 0.8 N·m |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
任意的 |
| 緊固類型 |
螺栓和扣接固定于安裝導軌35mm |
| 高度 |
100 mm |
| 寬度 |
17.5 mm |
| 深度 |
90 mm |
