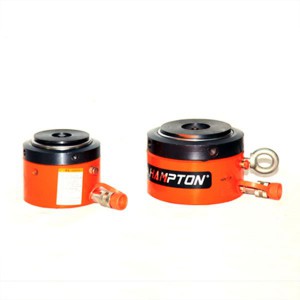

漢普Hampton SCL-系列，薄型自鎖液壓缸

點擊圖片查看原圖

品牌：	HAMPTON
工作壓力：	700 bar
承載能力：	50 - 500 Ton
行程范圍：	45 - 52 mm
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2023-03-15 10:32
瀏覽次數：	446

店鋪基本資料信息

上海漢普液壓機械有限公司
通過認證 [誠信檔案]
聯系人范興(先生) 銷售經理
會員 [當前離線] [加為商友] [發送信件]
郵件sales@hampton.cn
電話02151088999
手機15921834963 [發送短信]
地址民強路301號23號廠房1樓

產品詳細說明

· 所有型號標配快速接頭：700830F
· 單作用，負載回縮
· 螺母鎖定，可長時間支撐負載
· 薄型設計，適用于狹小空間
· 當行程到達極限時，有紅色警示帶提醒
· 溢流孔限制柱塞超行程，防止柱塞脫離缸體
· 液壓缸柱塞密封溝槽尺寸和公差符合國家標準
· GB/T 2879-2005/ISO 5597:1987
· 液壓缸試驗方法符合國家標準GB/T 15622-2005

型號	承載能力@700bar		行程	有效面積	液壓油容量	本體高度	伸展高度	外徑	重量
	承載能力@700bar		mm	cm2	cm3	A	B	D	kg
	Ton	kN				mm	mm	mm
SCL06050	60	606	50	86.6	432	125	175	140	15
SCL10050	100	1001	52	143.1	744	137	189	175	26
SCL16045	160	1588	47	226.9	1066	148	195	220	44
SCL20045	200	1983	47	283.4	1332	155	202	245	57
SCL25045	250	2423	45	346.2	1558	159	204	270	74
SCL40045	400	4005	45	572.3	2575	178	223	350	134
SCL50045	500	5114	45	730.6	3287	192	237	400	189

型號	油缸	柱塞外螺紋	進油口高度	鞍座直徑	鞍座凸出高度	鞍座***大傾斜度	自鎖螺母厚度
	內徑	F	H	J	K	R	S
	E	(mm)	(mm)	(mm)	(mm)		(mm)
	(mm)
SCL06050	105	Tr105 × 4	19	96	6	5°	28
SCL10050	135	Tr135 × 6	21	126	8	5°	31
SCL16045	170	Tr170 × 6	25	160	9	5°	40
SCL20045	190	Tr190 × 6	28	180	10	5°	43
SCL25045	210	Tr210 × 6	32	200	11	5°	44
SCL40045	270	Tr270 × 6	39	250	11	4°	55
SCL50045	305	Tr305 × 6	48	290	10	3°	62
