型號 PFM

用途ATE，汽車，通信，計算，航空航天和國防，工業，LED 面板，鐵路，機器人，無人機，衛星/太空

新聞

產品

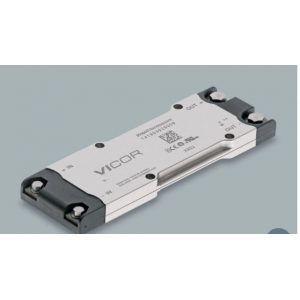

PFM是市場上調的交直流解決方案。的

Vicor VIA封裝使設計人員能夠有效地封裝電源

進入他們系統的熱管理解決方案。不像

競爭提供兩倍寬度和三倍的解決方案

高度，這些細線轉換器可以做同樣的工作在更少的空間。

部件編號VOUT (V)***大功率(W)安裝方式配套瞄準

PFM4414VB6M24D0TA0 24 400底盤AIM1714VB6MC7D5T00

PFM4414BB6M24D0TA4 24 400板-短AIM1714BB6MC7D5T04

PFM4414BB6M24D0TA8 24 400板-長AIM1714BB6MC7D5T08

PFM4414VB6M48D0TA0 48 400底盤AIM1714VB6MC7D5T00

PFM4414BB6M48D0TA4 48 400單板-短AIM1714BB6MC7D5T04

PFM4414BB6M48D0TA8 48 400板-長AIM1714BB6MC7D5T08

PFM4414BB6M48D0TB8 48 400板-長AIM1714BB6MC7D5T08

PFM 是市場上***纖薄的 AC-DC 解決方案。Vicor VIA 封裝使設計者能夠**地將電源封裝到系統散熱管理解決方案內。不同于寬度是 PFM 兩倍，高度為三倍的其他同類產品解決方案，Vicor PFM 緊湊、細小的線性轉換器可以在更小的空間內完成同樣的工作。

效率和耗散功率

Vicor轉換器處理來自輸入源的功率并提供調節和/或電流

輸出功率的乘法交付到負載。并不是所有的輸入功率都轉換為

然而，輸出功率;一些能量以熱的形式從模塊中散發出去。交付率

輸出功率與輸入功率之比被定義為模塊的效率。效率是一個基本的優點

可用于將功耗直接與模塊輸出功率聯系起來:

其中PDISS為轉換器內部功耗，POUT為輸出功率，PIN為輸入功率，

η為效率。

評估冷卻需求的***步是根據***壞情況計算功耗

關于模塊效率和預期負載功率。顯然，更高的效率將轉化為

降低功耗，簡化散熱問題。

模塊散熱

對于VIA模塊，熱量可以從引腳側表面、非引腳側表面或兩者中去除。為

芯片模塊，熱量可以從頂部表面，底部表面，和引線。

熱流從溫度較高的地區通過a轉移到溫度較低的地區

熱界面。這可以通過三種基本方法來實現:

輻射:不同溫度下材料間的電磁傳熱。

傳導:通過固體介質傳遞熱量的現象。

對流:通過流體介質的熱量傳遞;通�？諝狻�

這三種傳熱方法在不同的應用中都有不同程度的活躍。非慣用

這些效應會增加冷卻效果，在某些情況下，它們可能會導致不受歡迎的結果

以及部件和組件之間意想不到的熱相互作用。

在制定一個成功的冷卻策略時，所有這三種方法都應予以考慮。

本應用筆記將重點介紹傳導和對流冷卻策略的匹配

Vicor散熱器到VIA和ChiP轉換器。以上翻譯結果來自有道神經網絡翻譯（YNMT）· 通用領域



在過去的40年里，機器人已經取代了人類制造

檢測，移除，運輸和爆炸，隨著水平的增加

在過去十年左右的投資。原來由一系列的控制

繩索，技術已經進步，以滿足現代安全部隊和部門的增強需求，以及他們現在面臨的威脅。

我們合作的一家制造商正在開發一種小型的，堅固的

系統。使一個設備可以在所有環境中使用

它需要能夠從多個電源進行操作:

115 / 230vac;或12 / 24VDC從內部或外部電池。

由于缺乏專業人員，所涉及的復雜性更加復雜

設計團隊的電源專業知識。

除了攜帶比以前設計更大的有效載荷(各種增強和復雜的電子設備，如傳感器，

攝像頭，擴散工具，通信和控制)，他們需要機器人更小更輕

更容易攜帶到遠程部署地點，并且足夠堅固，以應對各種地形。

考慮到遠程操作，任務的復雜性和故障所涉及的風險，數據傳輸速度，傳感器精度和

圖像質量至關重要。來自電源的電磁干擾管理是一個基本要求。
