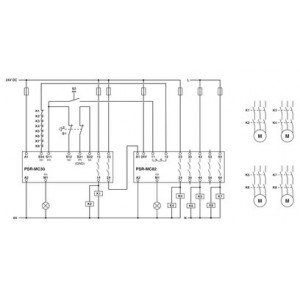

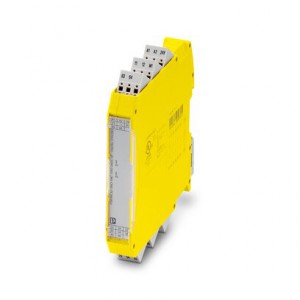

菲尼克斯繼電器-擴展模塊PSR-MC82-5NO-1NC-1DO-24DC-SP-2702383

點擊圖片查看原圖

品牌：	菲尼克斯
訂貨號：	2702383
單件重量（不含包裝）：	210.1 g
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2023-03-30 11:13
瀏覽次數：	210

店鋪基本資料信息

菲尼克斯工業服務商
[VIP第3年] 指數:1
聯系人宋經理(先生)
會員 [當前離線] [加為商友] [發送信件]
郵件2966251295@qq.com
電話18616911399
手機18616911399
地址上海市寶山區富聯一路98弄6號

產品詳細說明

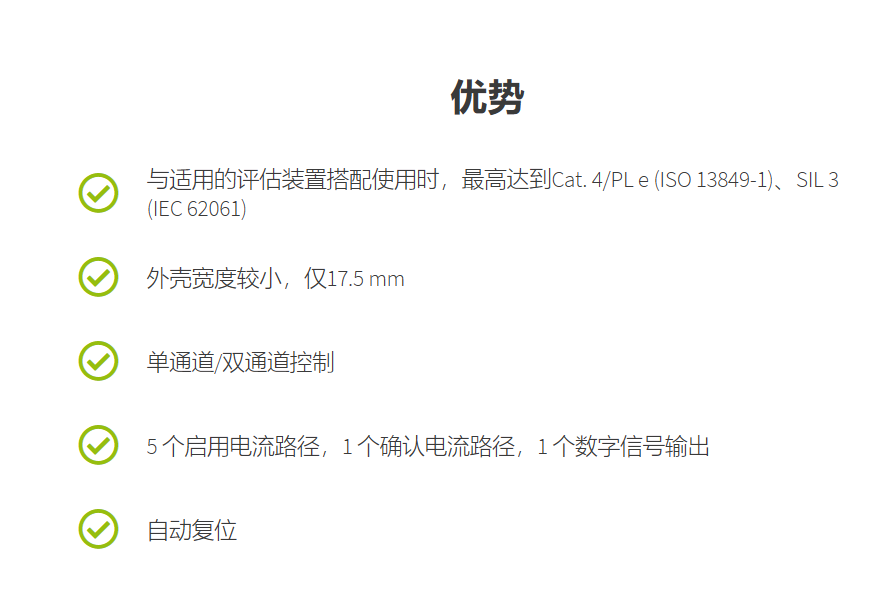

PSR-CE 系列經濟款菲尼克斯繼電器

l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控

l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控

l PSR-CE3 適用于上述所有傳感器

l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能

l 高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)

l 輸出為3個常開觸點、1個常閉觸點 。模塊寬度22.5mm，可插拔式螺釘端子

菲尼克斯繼電器，用于急停、安全門和光柵，安全等級可達SIL 3、Cat. 4、PL e，單通道或雙通道運行，自動或手動、受控啟動，3個啟用電流路徑，US = 24 V DC，插拔式螺釘接線端子

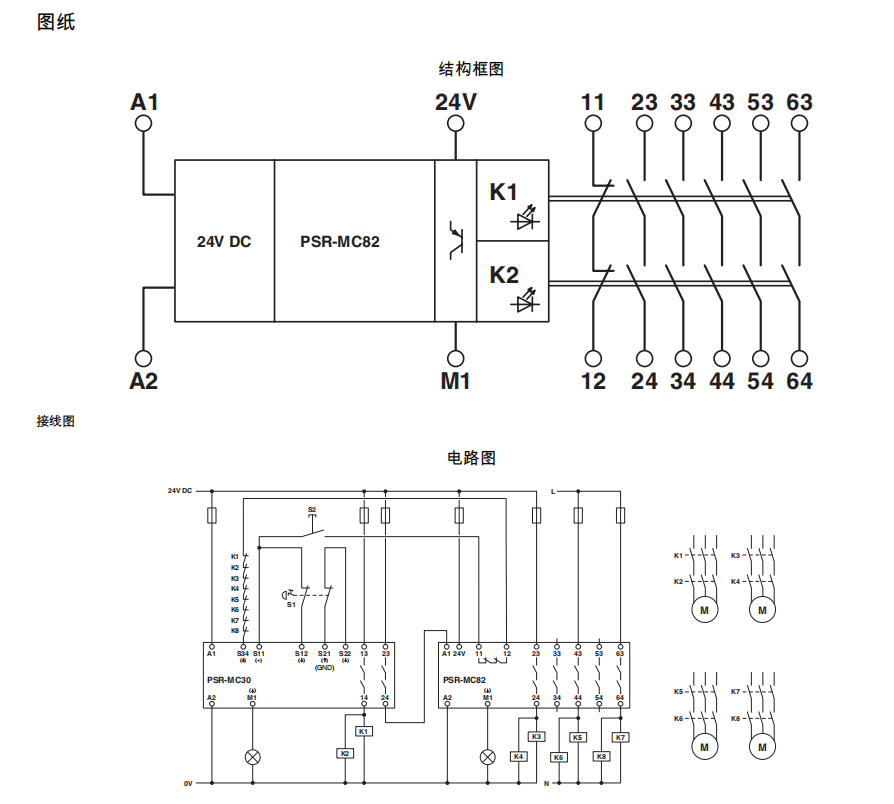

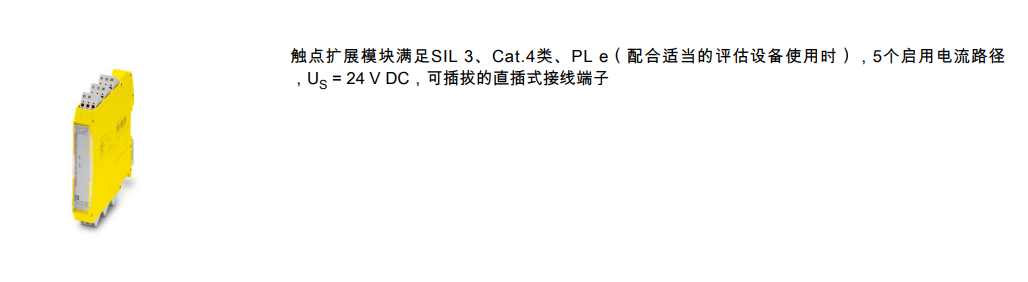

菲尼克斯繼電器-擴展模塊PSR-MC82-5NO-1NC-1DO-24DC-SP

一、產品屬性

產品類型	安全繼電器
	PSRmini
應用	擴展模塊
繼電器型號	帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準
產品類型	安全繼電器
	PSRmini
應用	擴展模塊
繼電器型號	帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準

絕緣特性

過電壓類別

III

次數

典型響應時間	< 50 ms (可監視/手動和自動復位)
典型啟動時間（U_s時）	< 50 ms (通過A1/A2控制時)
典型釋放時間	< 25 ms (通過A1/A2控制時)
恢復時間	< 100 ms

二、電氣特性

額定條件下的***大功耗	15.2 W (在U_S= 30 V，I_L² = 64 A²時)
額定操作模式	100 %符合條件
額定絕緣電壓	250 V AC
額定絕緣電壓	250 V AC

三、電源

名稱	A1/A2
額定控制電路電源電壓 U_S	19.2 V DC ... 30 V DC
額定控制電路電源電壓U_S	24 V DC -20 % / +25 %
額定控制電源電流I_S	典型值 80 mA
U_S時的功耗	典型值 1.92 W
沖擊電流	典型值 125 mA (Δt = 7 ms U_s時)
延遲時間	4 ms (在A1處，在電壓驟降U_s的情況下)
	***大 1 ms (A1/A2處，測試脈寬，消隱脈沖/黑暗試驗)
	5 ms (A1/A2處，測試脈沖速率，消隱脈沖/黑暗試驗)
	測試脈沖寬度 < 1 ms：測試脈沖速率 = 5 x 測試脈沖寬度
	***大 1 ms (A1/A2處，測試脈寬，開關脈沖/光隙測試)
	10 ms (A1/A2處；測試脈沖速率；開關脈沖/光隙測試)
	對于安全應用，禁用開關脈沖。
保護電路	浪涌保護; 抑制二極管
	極性保護; 通用二極管

四、輸出數據

繼電器: 啟用電流通路 (23/24 ... 63/64)

輸出說明	安全相關的常開觸點
輸出數目	5 (非延時)
觸點類型	5路常開安全觸點輸出
觸點材料	AgSnO₂
開關電壓	***小 5 V AC/DC
	***大 24 V DC (啟動電流路徑 23/24)
	***大 250 V AC/DC (其他所有啟用電流路徑，請見負載曲線)
通斷容量	***小 50 mW (5 V / 10 mA)
沖擊電流	***小 10 mA
	***大 20 A (≤ 100 ms)
符合IEC 60947-5-1標準要求的開關容量	3 A (24 V (DC13))
	3 A (250 V (AC15))
限制連續電流	6 A (注意降低值)
總電流值的平方	64 A² (注意降低值)
切換頻率	***大 0.5 Hz
機械壽命	10x 10⁶開關次數
輸出熔斷器	10 A gL/gG
	6 A gL/gG (適用于低需求應用場合)

繼電器: 路反饋回路 (11/12)

輸出說明	安全相關的常閉觸點
輸出數目	1 (非延時)
觸點類型	1路反饋回路
觸點材料	AgSnO
開關電壓	***小 5 V AC/DC
	***大 24 V DC
通斷容量	***小 50 mW
沖擊電流	***小 10 mA
	***大 100 mA
限制連續電流	100 mA
切換頻率	***大 0.5 Hz
機械壽命	10x 10⁶開關次數
輸出熔斷器	1 A gL/gG

信號: M1

輸出說明	非安全相關
輸出數目	1 (數字量， PNP)
電壓	典型值 23 V DC (U_S- 1 V)
電流	***大 100 mA
***大啟動電流	500 mA (Δt = 1 ms U_s時)
短路保護	是

連接數據

連接技術

可插拔

是

導線連接

連接方式	直插式連接
硬導線橫截面	0.2 mm² 1.5 mm²
柔性導線橫截面	0.2 mm² 1.5 mm²
柔性導線橫截面，帶套管，帶塑料絕緣套管	0.25 mm² 1.5 mm² (只能使用CRIMPFOX 6夾線鉗)
柔性導線橫截面，帶不含絕緣套管的冷壓頭	0.25 mm² 1.5 mm² (只能使用CRIMPFOX 6夾線鉗)
導線橫截面AWG	24 ... 16
剝線長度	8 mm

LED信號

狀態顯示

2 x 綠色LED

六、尺寸

寬度	17.5 mm
高度	116.6 mm
深度	114.5 mm

七、規格材料

外殼材料

尼龍

八、特性

安全數據

停止類別

0

安全數據: EN ISO 13849

分類	4
性能等級（PL）	e (4 A DC13；5 A AC15；8760次開關循環/年)

安全數據: IEC 61508 - 高要求

設備類型	A類
安全完整性水平（SIL）	3 (與適當?shù)脑u(píng)估裝置配套使用)
SFF_雙通道	100 %
MTBF	93.52 年數
^λSU	651.49 FIT
^λSD	49.29 FIT
^λDU	0.03 FIT
^λDD	6.49 FIT
每小時危險故障可能性（PFH_D）	1.00 x 10^-9
認證測試周期	240 月
使用周期	240 月

安全數據: IEC 61508 - 低要求

設備類型	A類
安全完整性水平（SIL）	3 (與適當?shù)脑u(píng)估裝置配套使用)
安全故障百分率（SFF）	99.72 %
MTBF	51.3 年數
^λSU	2005.99 FIT
^λSD	45.18 FIT
^λDU	5.76 FIT
^λDD	0 FIT
所需求的危險故障可能性（PFH_AVG）	1.2 x 10^-4
	1.2 x 10^-4
認證測試周期	38 月
使用周期	240 月

環境和真實條件

環境條件

保護等級	IP20
插入位置***低保護等級	IP54
環境溫度（運行）	-20 °C ... 60 °C (注意降低值)
環境溫度（存放/運輸）	-40 °C ... 80 °C
***大高度	Z大 2000 m (海平面以上)
***大允許濕度（存放/運輸）	75 % (平均，85%間歇，無冷凝)
允許的***大相對濕度（操作）	75 % (平均，85%間歇，無冷凝)
電擊	15g（在因振動產生應力的情況下，接觸反應可能需要多達6 ms。）
振動（操作）	10 Hz ... 150 Hz, 2g (在因振動而產生應力的情況下，接觸反應可能需要多達1 ms。)
