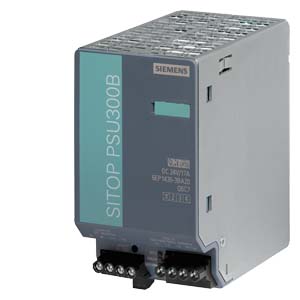

SITOP PSU300B 24 V/17 A |
| SITOP PSU300B 24 V/17 A 調節型電源 輸入：3 AC 400-500 V 輸出：DC 24 V/17 A 針對電池充電經過優化 |
| 輸入 |
| 輸入 |
三相交流 |
| Wertebereich |
400 ... 500 V |
| 電壓范圍 AC |
320 ... 575 V |
| 廣域輸入 |
是的 |
| 斷點橋接 |
Vin = 400 V時 |
| Ia 額定時的斷電橋接，***小值 |
20 ms; Vin = 400 V時 |
| 電源頻率額定值 1 |
50 Hz |
| 電源頻率額定值 2 |
60 Hz |
| Wertebereich |
47 ... 63 Hz |
| 輸入電流 |
|
| ● 輸入電壓額定值為 400 V 時 |
1.2 A |
| ● 輸入電壓額定值為 500 V 時 |
1 A |
| 接通電流限制 (+ 25 °C)，***大值 |
18 A |
| I²t，***大值 |
0.8 A²·s |
| 已安裝的輸入保險絲 |
無 |
| 電源線中的保護裝置 (IEC 898) |
要求：2 極連接微型斷路器 ***大10 A 特性曲線C 或斷路器3RV1021-1DA10,(設置3 A) 或 3RV1721-1DD10 (UL 489) |
| 輸出 |
| 輸出 |
調節后、零電位直流電壓 |
| 額定 DC 電壓額定值 Ua |
24 V |
| 總?cè)蒎e(cuò)，靜態 ± |
3 % |
| 靜態電網調節，約 |
0.1 % |
| 靜態負載調節，約 |
0.2 % |
| 剩余波紋度雙重峰值，***大值 |
100 mV |
| 尖峰雙重峰值，***大值（頻帶寬帶約 20 MHz） |
200 mV |
| Wertebereich |
24 ... 28.8 V |
| 產品功能 可調整輸出電壓 |
是的 |
| 輸出電壓的設置 |
通過電位器; ***大480 W |
| 運行顯示 |
24 V 的綠色 LED 正常 |
| 信號裝置 |
繼電器觸點（常開節點，額定值60 V DC / 0.3 A）表示“24V正常” |
| 啟動/關閉特性 |
V輸出無超調（軟啟動） |
| 起動延遲，***大值 |
2.5 s |
| 電壓升高時間 輸出電壓 ***大值 |
500 ms |
| |
|
| ● Ia 額定電流額定值 |
17 A |
| Wertebereich |
0 ... 17 A |
| ● 備注 |
+60 ... +70 °C: 降額使用 2%/K |
| 輸出的有效功率 典型 |
408 W |
| 恒定的過載電流 |
|
| ● 啟動期間短路 典型 |
19 A |
| 用于提高功率的并聯能力 |
是的; 輸出特性可變 |
| 用于提高功率的可并聯設備的數量，臺 |
2 |
| 效率 |
| Ua 額定、Ia 額定時的效率，約 |
93 % |
| Ua 額定、Ia 額定時的功耗，約 |
31 W |
| 閉環控制 |
| 動態電網調節（Ue 額定 ±15 %），***大值 |
1 % |
| 動態負載調節 (Ia: 50/100/50 %)，Ua ± 典型值 |
2 % |
| 負載躍變 50 到 100 % 的調節時間，典型值 |
2 ms |
| 負載躍變 100 到 50 % 的調節時間，典型值 |
2 ms |
| 調節時間 ***大值 |
10 ms |
| 保護和監測 |
| 輸出過壓保護 |
< 35 V |
| 電流限制，典型值 |
19 A |
| 輸出的特性 短路保護 |
是的 |
| 短路保護 |
兩者選一，恒流特性約 19 A 或鎖閉關機 |
| 持續短路電流 有效值 |
|
| ● 典型 |
19 A |
| 超載/短路顯示 |
黃色LED指示“過載”，紅色LED指示“閉鎖關機“ |
| 安全 |
| 初級/次級電位隔離 |
是的 |
| 電位隔離 |
符合 EN 60950-1 和 EN 50178 的 SELV 輸出電壓 |
| 防護類別 |
Class I |
| 泄漏電流 |
|
| ● ***大值 |
3.5 mA |
| ● 典型 |
0.9 mA |
| 防護等級 (EN 60529) |
IP20 |
| 認證 |
| CE 標識 |
是的 |
| 防爆 |
- |
| FM 許可 |
- |
| CB 許可 |
不 |
| 造船許可 |
GL |
| EMC |
| 發射干擾（輻射） |
EN 55022 Class B |
| 電網諧波限制 |
EN 61000-3-2 |
| 抗干擾能力（免疫） |
EN 61000-6-2 |
| 環境條件 |
| 環境溫度 |
|
| ● 運行期間 |
-25 ... +70 °C |
| — 備注 |
自然對流 |
| ● 運輸期間 |
-40 ... +85 °C |
| ● 存放期間 |
-40 ... +85 °C |
| 濕度等級符合 EN 60721 |
氣候類型為 3K3，5 … 95% 無冷凝 |
| 機械裝置 |
| 連接技術 |
螺栓連接 |
| |
|
| ● 接口/電源輸入 |
L1, L2, L3, PE: 每 0.2 ... 4 mm² 1個螺釘型端子 單芯/多股 |
| ● 接口/輸出 |
+, -: 每 0.2 ... 4 mm² 2個螺釘型端子 |
| ● 接口/輔助觸點 |
13, 14 (告警信號): 每 0.14 ... 1.5 mm² 1個螺釘型端子 |
| 寬度 外殼的 |
70 mm |
| 高度 外殼的 |
125 mm |
| 深度 外殼的 |
125 mm |
| 須遵守間距 |
|
| ● 上 |
50 mm |
| ● 下 |
50 mm |
| ● 左 |
0 mm |
| ● 右 |
0 mm |
| 重量，大約 |
1.2 kg |
| 產品特點 外殼的 可順序排列的殼體 |
是的 |
| 安裝 |
安裝在DIN導軌 EN 60715 35x7.5/15上 |
| 電氣附件 |
緩沖模塊 |
| 機械附件 |
設備標志銘牌 20 mm × 7 mm，淡綠松石色 3RT1900 - 1SB20 |
| 平均故障間隔時間 (MTBF) 40 °C 時 |
664 995 h |
