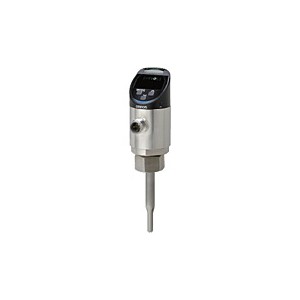

本體



型號	NPN/PNP切換式(COM2)	E8FC-25SD
	NPN/PNP切換式(COM3)	E8FC-25ST
適用口徑	B公稱	3/8"	1/2"	3/4"	1"
	A公稱	10A	15 A	20A	25 A
適用流體		不腐蝕接液部材質的液體(水、水溶性冷卻劑、非水溶性油等)
容許壓力*1		10MPa
流量監視*2	額定流量范圍	0.6～14 l/min	1～30 l/min	1.5～60 l/min	2～100 l/min
		內徑輸入設定(10A、15 A、20A、25 A)
	可顯示范圍	0～16 l/min	0～33 l/min	0～66 l/min	0～110 l/min
	零切流量*3	0.6 l/min	1 l/min	1.5 l/min	2 l/min
	流量顯示分辨率	0.1、0.5、1 l/min可切換
	流量監視響應時間	控制輸出：1、2.5、5、10、30、60s
	流量監視精度*4	±(測定值的7.0%+2.0%F.S.)以下
	流量重復精度 (因響應時間而異)	1s：±3.5%F.S.、2.5s：±2.5%F.S.、5s：±1.6%F.S.、10s：±1%F.S.、 30s：±0.8%F.S.、60s：±0.6%F.S.
	環境溫度特性*5	±1.0%F.S./10℃
	應差(滯后)	可變
溫度監視*6	溫度監視額定范圍*7	0～85℃
	溫度監視精度	±2.5℃
	溫度重復精度	±0.5℃
控制輸出判定 (選擇式)	標準模式	判定測量值是否在閾值以上(以下)
	窗口模式	判定測量值是否在上限值/下限值范圍內
顯示方式		數值顯示：4位7段白色LED帶翻轉功能 狀態指示燈：可選擇綠、橙、紅、OFF為顯示內容。 輸出指示燈：OUT1動作(橙)、OUT2動作(橙) 單位指示燈：l/min(白)、%(白)、℃(白)、ST(白) 通信指示燈：IO-Link標志(綠)
延時設定		1～9999ms (可從無效、ON延時、OFF延時、單觸發中選擇功能)
連接方式		M12-4極接插件型
輸出ch1	控制輸出	流量控制輸出(N.O./N.C.)/溫度控制輸出(N.O./N.C.) NPN/PNP切換式 DC30V以下、***大100mA/ch、剩余電壓1V以下
	模擬電流輸出*8	流量模擬輸出/溫度模擬輸出 電流輸出4～20mA(***大負載電阻350Ω以下) (顯示值±2%F.S.)
	脈沖輸出	1、10、100、1000 l
輸出ch2	控制輸出	流量控制輸出(N.O./N.C.)/溫度控制輸出(N.O./N.C.) NPN/PNP切換式 DC30V以下、***大100mA/ch、剩余電壓1V以下
	模擬電流輸出*8	流量模擬輸出/溫度模擬輸出 電流輸出4～20mA(***大負載電阻350Ω以下) (顯示值±2%F.S.)
	脈沖輸出	1、10、100、1000 l
	外部輸入	智能調諧/1點調諧輸入(可切換、初始狀態：無效) 短路電流1.5mA以下、輸入時間20ms以上
IO-Link	IO-Link規格	Ver1.1
	傳送速度	E8FC-25SD：COM2(38.4kbps) E8FC-25ST：COM3(230.4Kbps)
	數據長	PD大�。�6byte OD大小：1byte(M-sequencetype：TYPE_2_V)
	***小周期時間	E8FC-25SD(COM2)：3.2ms E8FC-25ST(COM3)：2.0ms
電源	電源電壓	DC15～30V(含波動(p-p)10%)、Class2
	消耗電流	2,880mW以下 (電源電壓30V時，電流消耗96mA以下/電源電壓15V時，電流消耗192mA以下)
保護電路		電源反接保護、輸出短路保護、輸出反接保護
耐環境性	環境溫度范圍	工作時、保存時：各-20～+70℃(無結冰、無結露)
	適用流體溫度	0℃～85℃(配管表面無結冰)
	環境濕度范圍	工作時、保存時：各35～85%RH(無結露)
	耐電壓	AC500 V50/60Hz1min充電部整體與外殼間
	振動(耐久)	10～2000Hz雙振幅1.5mm X、Y、Z各方向2h
	沖擊(耐久)	500m/s2X、Y、Z各方向3次
	防護等級	IP67
材質	接液部	檢測部：SUS304、O型圈：FKM
	接液部以外	頭部：PPSU、顯示部：PES、按鈕：PBT、外殼：SUS304L、螺母：SUS304
重量		約190g
附件		• 使用說明書 各1冊(日語、英語、中文) • 合規性表 • 索引列表



*1. 水錘等瞬間壓力變化也請控制在容許壓力范圍內。
*2. 關于流量監視的各項性能，基于本公司出廠時使用調整設備，在下列條件下測得的值而規定。
    • 本公司出廠時的調整設備：配管直徑20A、直管長度900mm以上、推薦接頭(KITZ公司制 PTZ-20A)、專用適配器(E8FC-YA-R20A)
    • 傳感器外殼保持部的長邊朝配管上游設置。詳情請參見樣本的“配管方法”。
    • 常溫環境下(約23℃)測量常溫水(約23℃)
此外，各項性能會受到配管水位的影響，包括接頭在內的配管內未注滿水時，或在流體脈動、配管堵塞等因素的影響下測量值可能會出現偏差。
*3. 零切是指將低于額定流量***小值的流量作為零輸出的功能。
*4. 配管直徑20A時的流量監視精度。配管直徑為10A、15 A、25 A時，請參見樣本的“特性數據”進行使用。
*5. 周圍溫度的特性基于在下列條件下測得的值而規定。
    • 配管直徑20A、直管長度900mm以上、推薦接頭(KITZ公司制 PTZ-20A)、專用適配器(E8FC-YA-R20A)
    • 傳感器外殼保持部的長邊朝配管上游設置。詳情請參見樣本的“配管方法”。
    • 在測量流量值30l/min的條件下測定常溫水(約23℃)
*6. 溫度監視的各項性能基于在下列條件下測得的值而規定。
    • 配管直徑20A、推薦接頭(KITZ公司制 PTZ-20A)、專用適配器(E8FC-YA-R20A)
    • 傳感器外殼保持部的長邊朝配管上游設置。詳情請參見yb的“配管方法”。
    • 常溫環境下(約23℃)
*7. 配管溫度超過70℃時，請勿使電纜接觸配管。
*8. 請勿在模擬電流輸出模式下將輸出ch1(PIN No.4)、輸出ch2(PIN No.2)連接到IO-Link主站上。否則可能導致IO-Link主站故障。
