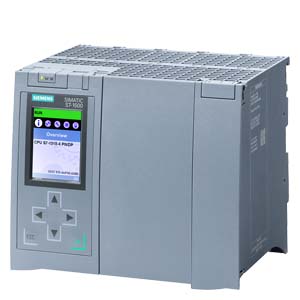

| SIMATIC S7-1500， CPU 1518-4 PN/DP， 中央處理器，帶 工作存儲器 6 MB，用于 程序及 60MByte 用于數據， 第 1 個接口：PROFINET IRT 帶雙端口交換機， 第 2 接口：PROFINET RT， 第 3 接口：以太網， 第 4 個接口：PROFIBUS， 1 ns 比特性能表現， 需要 SIMATIC 存儲卡 | ||
| 一般信息 | ||
| 產品類型標志 | CPU 1518-4 PN/DP | |
| 硬件功能狀態 | FS10 | |
| 固件版本 | V2.9 | |
| 產品功能 | ||
| ● I&M 數據 | 是; I&M0 至 I&M3 | |
| ● 時鐘同步模式 | 是; 分布式和集中式；帶***小組織塊，6 個 125 µs 循環（分布式）和 1 ms（集中式） | |
| 附帶程序包的 | ||
| ● STEP 7 TIA 端口，可組態 / 已集成，自版本 | V17（固件 V2.9）/ V13（固件 V1.5）及以上版本 | |
| 配置控制 | ||
| 通過數據組 | 是 | |
| 顯示 | ||
| 屏幕對角線 [cm] | 6.1 cm | |
| 操作元件 | ||
| 按鍵數量 | 6 | |
| 運行模式開關 | 1 | |
| 電源電壓 | ||
| 額定值 (DC) | 24 V | |
| 允許范圍，下限 (DC) | 19.2 V | |
| 允許范圍，上限 (DC) | 28.8 V | |
| 反極性保護 | 是 | |
| 電源和電壓斷路跨接 | ||
| ● 停電/斷電跨接時間 | 5 ms | |
| ● 重復率，***小值 | 1/s | |
| 輸入電流 | ||
| 耗用電流（額定值） | 1.55 A | |
| 接通電流，***大值 | 2.4 A; 額定值 | |
| I²t | 0.02 A²·s | |
| 功率 | ||
| 背板總線上的饋電功率 | 12 W | |
| 來自背板總線的功耗（達到均衡） | 30 W | |
| 功率損失 | ||
| 功率損失，典型值 | 24 W | |
| 存儲器 | ||
| SIMATIC 存儲卡插槽數量 | 1 | |
| 需要 SIMATIC 存儲卡 | 是 | |
| 工作存儲器 | ||
| ● 集成（用于程序） | 6 Mbyte | |
| ● 集成（用于數據） | 60 Mbyte | |
| 裝載存儲器 | ||
| ● 插拔式（SIMATIC 存儲卡），***大值 | 32 Gbyte | |
| 緩沖 | ||
| ● 免維護 | 是 | |
| CPU-處理時間 | ||
| 對于位運算，典型值 | 1 ns | |
| 對于字運算，典型值 | 2 ns | |
| 對于定點運算，典型值 | 2 ns | |
| 對于浮點運算，典型值 | 6 ns | |
| CPU-組件 | ||
| 元素?cái)?shù)量（總數） | 20 000; 程序塊 (OB、FB、FC、DB) 和 UDT | |
| DB | ||
| ● 編號范圍 | 1 ... 60 999；劃分如下：用戶可用編號范圍：1 ... 59 999 和由 SFC 86 創建的數據塊的編號范圍：60 000 ... 60 999 | |
| ● 容量，***大值 | 16 Mbyte; 對于***尋址的數據庫，***大容量為 64 KB | |
| FB | ||
| ● 編號范圍 | 0 ... 65 535 | |
| ● 容量，***大值 | 1 Mbyte | |
| FC | ||
| ● 編號范圍 | 0 ... 65 535 | |
| ● 容量，***大值 | 1 Mbyte | |
| OB | ||
| ● 容量，***大值 | 1 Mbyte | |
| ● 可用循環 OB 數量 | 100 | |
| ● 時間報警 OB 數量 | 20 | |
| ● 延遲報警 OB 數量 | 20 | |
| ● 喚醒警告 OB 數量 | 20; 帶***小組織塊，3 個 100 µs 循環 | |
| ● 過程報警 OB 數量 | 50 | |
| ● DPV1 報警 OB 的數量 | 3 | |
| ● 等時模式 Ob 數量 | 3 | |
| ● 技術同步警告 OB 數量 | 2 | |
| ● 啟動 OB 數量 | 100 | |
| ● 異步錯誤 OB 數量 | 4 | |
| ● 同步錯誤 OB 數量 | 2 | |
| ● 診斷報警 OB 的數量 | 1 | |
| 嵌套深度 | ||
| ● 每個優先等級 | 24 | |
| 計數器、定時器及其剩磁 | ||
| S7 計數器 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| IEC 計數器 | ||
| ● 數量 | 任意（僅由系統內存進行限制） | |
| 剩磁 | ||
| — 可調整 | 是 | |
| S7 時間 | ||
| ● 數量 | 2 048 | |
| 剩磁 | ||
| — 可調整 | 是 | |
| IEC 計時器 | ||
| ● 數量 | 任意（僅由系統內存進行限制） | |
| 剩磁 | ||
| — 可調整 | 是 | |
| 數據范圍及其剩磁 | ||
| 保留的數據范圍（包括時間、計數器、標記），***大值 | 768 kbyte; 總計；針對存儲器、計時器、計數器、數據庫和技術數據（軸）的可用剩磁存儲器：700 KB | |
| 擴展的保留數據范圍（包括時間、計數器、標記），***大值 | 20 Mbyte; 使用 PS 60 W 24/48/60 V DC HF 時 | |
| 標記 | ||
| ● 容量，***大值 | 16 kbyte | |
| ● 定時標記數量 | 8; 8 個時鐘存儲器二進制位 bit 合而為一個時鐘存儲器字節 byte | |
| 數據組件 | ||
| ● 可調整剩磁 | 是 | |
| ● 預設剩磁 | 否 | |
| 本地?cái)?shù)據 | ||
| ● 每個優先等級，***大值 | 64 kbyte; 每個塊***大 16 KB | |
| 地址范圍 | ||
| IO 模塊數量 | 16 384; 模塊 / 子模塊的***大數量 | |
| 外設地址范圍 | ||
| ● 輸入端 | 32 kbyte; 所有輸入端位于過程映像內 | |
| ● 輸出端 | 32 kbyte; 所有輸出端位于過程映像內 | |
| 每個集成的 IO 子系統 | ||
| — 輸入端（容量） | 32 kbyte; ***大 32 kB，通過 X1；***大 8 kB 通過 X2 或 X4 | |
| — 輸出端（容量） | 32 kbyte; ***大 32 kB，通過 X1；***大 8 kB 通過 X2 或 X4 | |
| 每個 CM / CP | ||
| — 輸入端（容量） | 8 kbyte | |
| — 輸出端（容量） | 8 kbyte | |
| 分量過程映像 | ||
| ● 分量過程映像數量，***大值 | 32 | |
| 硬件擴展 | ||
| 分布式 IO 系統數量 | 64; 分布式 IO 系統即分布式外圍設備通過 PROFINET 或 PROFIBUS 通信模塊連接在一起形成的系統，或外圍設備通過 AS-i 主控模塊或鏈接（如：IE/PB 鏈接）連接在一起所形成的系統 | |
| DP 主站數量 | ||
| ● 集成 | 1 | |
| ● 關于 CM | 8; ***多總共可插接 8 個 CM/CP（PROFIBUS、PROFINET、以太網） | |
| IO 控制器數量 | ||
| ● 集成 | 2 | |
| ● 關于 CM | 8; ***多總共可插接 8 個 CM/CP（PROFIBUS、PROFINET、以太網） | |
| 組件載體 | ||
| ● 每個組件載體的組件，***大值 | 32; CPU + 31 個模塊 | |
| ● 行數，***大值 | 1 | |
| PtP CM | ||
| ● PtP CM 數量 | 僅通過可用的插槽限制可連接的 PtP CM 數量 | |
| 時間 | ||
| 時鐘 | ||
| ● 類型 | 硬件時鐘 | |
| ● 緩沖持續時間 | 6 wk; 當環境溫度為 40°C 時，典型值 | |
| ● 每日偏差，***大值 | 10 s; 典型值：2 s | |
| 運行時間計數器 | ||
| ● 數量 | 16 | |
| 時間同步 | ||
| ● 提供支持 | 是 | |
| ● 在 DP 上，主站 | 是 | |
| ● 在 AS 中，主站 | 是 | |
| ● 在 AS 中，從站 | 是 | |
| ● 在以太網上通過 NTP | 是 | |
| 接口 | ||
| PROFINET 接口數量 | 3 | |
| PROFIBUS 接口數量 | 1 | |
| 1. 接口 | ||
| 物理接口 | ||
| ● RJ 45（以太網） | 是; X1 | |
| ● 端口數量 | 2 | |
| ● 集成開關 | 是 | |
| 協議 | ||
| ● IP 協議 | 是; IPv4 | |
| ● PROFINET IO 控制器 | 是 | |
| ● PROFINET IO 設備 | 是 | |
| ● SIMATIC 通訊 | 是 | |
| ● 開放式 IE 通訊 | 是; 選件也可加密 | |
| ● 網絡服務器 | 是 | |
| ● 氣液冗余 | 是 | |
| PROFINET IO 控制器 | ||
| 服務 | ||
| — PG/OP 通訊 | 是 | |
| — 等時模式 | 是 | |
| — 直接數據交換 | 是; 前提條件：IRT 和同步模式（MRPD 可選） | |
| — IRT | 是 | |
| — PROFIenergy | 是; 通過用戶程序 | |
| — 按優先級啟動 | 是; ***多 32 個 PROFINET 設備 | |
| — 可連接的 IO 設備數量，***大值 | 512; 通過AS-i、PROFIBUS 或 PROFINET 總共***多可連接 1000 個分布式外圍設備 | |
| — 其中 IO 設備具備同步實時功能 (IRT)，***大值 | 64 | |
| — 用于 RT 的可連接 IO 設備數量，***大值 | 512 | |
| — 線路上的，***大值 | 512 | |
| — 可同時激活/取消的 IO 設備數量，***大值 | 8; 通過所有接口的總和 | |
| — 每臺工具的 IO 設備數量，***大值 | 8 | |
| — 更新時間 | 更新時間***小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量 | |
| 更新時間，IRT 時 | ||
| — 發射脈沖為 125 µs 時 | 125 µs | |
| — 發射脈沖為 187.5 µs 時 | 187.5 µs | |
| — 發射脈沖為 250 µs 時 | 250 µs 至 4 ms | |
| — 發射脈沖為 500 µs 時 | 500 µs 至 8 ms | |
| — 發射脈沖為 1 ms 時 | 1 ms 至 16 ms | |
| — 發射脈沖為 2 ms 時 | 2 ms 至 32 ms | |
| — 發射脈沖為 4 ms 時 | 4 ms 至 64 ms | |
| — 在具備同步實時功能 (IRT) 和“奇數”發送脈沖已參數化情況下 | 更新時間 = 設置的“奇數”發射脈沖（125 µs 的任意倍數：375 µs、625 µs ... 3 875 µs） | |
| 更新時間，RT 時 | ||
| — 發射脈沖為 250 µs 時 | 250 µs 至 128 ms | |
| — 發射脈沖為 500 µs 時 | 500 µs 至 256 ms | |
| — 發射脈沖為 1 ms 時 | 1 ms 至 512 ms | |
| — 發射脈沖為 2 ms 時 | 2 ms 至 512 ms | |
| — 發射脈沖為 4 ms 時 | 4 ms 至 512 ms | |
| PROFINET IO 設備 | ||
| 服務 | ||
| — PG/OP 通訊 | 是 | |
| — 等時模式 | 否 | |
| — IRT | 是; ***小發射脈沖 250 µs | |
| — PROFIenergy | 是; 通過用戶程序 | |
| — 共享設備 | 是 | |
| — 共享設備中的 IO 控制器的***大數量 | 4 | |
| — 激活/取消激活 I 設備 | 是; 通過用戶程序 | |
| — 資產管理記錄 | 是; 通過用戶程序 | |
| 2. 接口 | ||
| 物理接口 | ||
| ● RJ 45（以太網） | 是; X2 | |
| ● 端口數量 | 1 | |
| ● 集成開關 | 否 | |
| 協議 | ||
| ● IP 協議 | 是; IPv4 | |
| ● PROFINET IO 控制器 | 是 | |
| ● PROFINET IO 設備 | 是 | |
| ● SIMATIC 通訊 | 是 | |
| ● 開放式 IE 通訊 | 是; 選件也可加密 | |
| ● 網絡服務器 | 是 | |
| ● 氣液冗余 | 否 | |
| PROFINET IO 控制器 | ||
| 服務 | ||
| — PG/OP 通訊 | 是 | |
| — 等時模式 | 否 | |
| — 直接數據交換 | 否 | |
| — IRT | 否 | |
| — PROFIenergy | 是; 通過用戶程序 | |
| — 按優先級啟動 | 否 | |
| — 可連接的 IO 設備數量，***大值 | 128; 通過AS-i、PROFIBUS 或 PROFINET 總共***多可連接 1000 個分布式外圍設備 | |
| — 用于 RT 的可連接 IO 設備數量，***大值 | 128 | |
| — 線路上的，***大值 | 128 | |
| — 可同時激活/取消的 IO 設備數量，***大值 | 8; 通過所有接口的總和 | |
| — 每臺工具的 IO 設備數量，***大值 | 8 | |
| — 更新時間 | 更新時間***小值取決于設置的 PROFINET IO 通訊部件，取決于 IO 裝置數量和組態的有效數據數量 | |
| 更新時間，RT 時 | ||
| — 發射脈沖為 1 ms 時 | 1 ms 至 512 ms | |
| PROFINET IO 設備 | ||
| 服務 | ||
| — PG/OP 通訊 | 是 | |
| — 等時模式 | 否 | |
| — IRT | 否 | |
| — PROFIenergy | 是; 通過用戶程序 | |
| — 按優先級啟動 | 否 | |
| — 共享設備 | 是 | |
| — 共享設備中的 IO 控制器的***大數量 | 4 | |
| — 激活/取消激活 I 設備 | 是; 通過用戶程序 | |
| — 資產管理記錄 | 是; 通過用戶程序 | |
