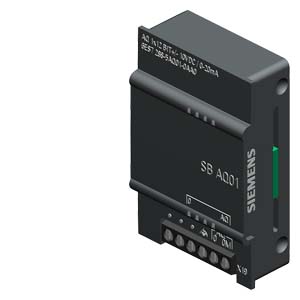

西門子smart 6ES7288-5 AQ01-0AA0 模擬量模塊

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

		SIMATIC S7-200 SMART，模擬輸出 SB AQ01，1 個模擬輸出， +/-10V DC（12 位分辨率）或 0-20mA（11 位分辨率）
一般信息
產品類型標志		SB AQ01，AQ 1x12 bit
運行中的 CiR 配置
可在 RUN 模式下更改參數分配		否
輸入電流
耗用電流，典型值		40 mA
來自背板總線 DC 5 V，典型值		15 mA
功率損失
功率損失，典型值		1.5 W
數字輸入
導線長度
● 屏蔽，***大值		10 m
模擬輸出
模擬輸出端數量		1; 電流或電壓
輸出范圍，電壓
● -10 V 至 +10 V		是
輸出范圍，電流
● 0 至 20 mA		是
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值		12 bit; 電壓模式：11 位 + 符號位，電流模式：11 位
報警/診斷/狀態信息
診斷功能		是
診斷
● 斷線		是
● 短路		是
診斷顯示 LED
● 用于輸出端狀態		是
防護等級和防護類別
防護等級 IP		IP20
標準、許可、證書
CE 標記		是
尺寸
寬度		35 mm
高度		52.2 mm
深度		16 mm
重量
重量，約		17.4 g
