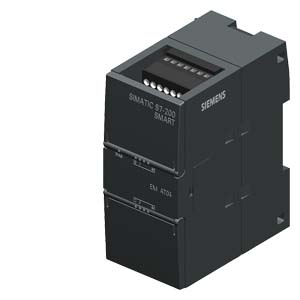

西門子smart 6ES7288-3AT04-0AA0 模擬輸入模塊

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

		SIMATIC S7-200 SMART，模擬輸入 SM AI04，4 模擬輸入， 4xAI 熱電偶
一般信息
產品類型標志		SM AT04，AI TC 4x16 bit
電源電壓
電源的電壓類型		DC
額定值 (DC)		24 V
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
反極性保護		是
輸入電流
耗用電流，典型值		30 mA; 24 V DC 用戶電源的電流消耗
耗用電流，***大值		40 mA; 20.4 V DC 時和***大負載時
來自背板總線 DC 5 V，典型值		70 mA; 5 V DC 來自 CPU 模塊
來自背板總線 DC 5 V，***大值		80 mA
功率損失
功率損失，典型值		1.5 W
模擬輸入
模擬輸入端數量		4
輸入范圍
● 電壓		否
● 電流		否
● 熱電偶		是
● 電阻溫度計		否
● 電阻		否
模擬輸出
模擬輸出端數量		0
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值		16 bit
尺寸
寬度		45 mm
高度		100 mm
深度		81 mm
重量
重量，約		125 g
