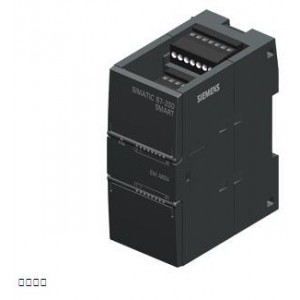

西門子smart 6ES7288-3AE04-0AA0 模擬輸入模塊

點擊圖片查看原圖

品牌：	西門子
產品名稱：	模擬輸入模塊
單價：	面議
所在地：	北京
有效期至：	長期有效
最后更新：	2023-01-29 14:24
瀏覽次數：	168

店鋪基本資料信息

西門子工業產品專賣
[VIP第3年] 指數:4
通過認證 [誠信檔案]
聯系人張承欣(先生) 經理
會員 [當前離線] [加為商友] [發送信件]
郵件ht@gongboshi.com
電話18500240656
手機18500240656
地址北京市朝陽區東土城路4號金泰騰達A座4層

產品詳細說明

技術數據

		SIMATIC S7-200 SMART，模擬輸入 SM AI04，4 模擬輸入， 0...10V，0...5V，+/-5V，+/-2.5V，或者 0/4-20mA 11 Bit+符號位（12 Bit ADC）
一般信息
產品類型標志		SM AI04，AI 4x12 bit
運行中的 CiR 配置
可在 RUN 模式下更改參數分配		否
電源電壓
電源的電壓類型		DC
額定值 (DC)		24 V; -15 / +20 %
允許范圍，下限 (DC)		20.4 V
允許范圍，上限 (DC)		28.8 V
輸入電流
耗用電流，典型值		40 mA
來自背板總線 DC 5 V，典型值		80 mA
功率損失
功率損失，典型值		1.5 W
模擬輸入
模擬輸入端數量		4
輸入范圍
● 電壓		是; ±10V、±5V、±2.5V
● 電流		是; 0 至 20 mA
● 熱電偶		否
● 電阻溫度計		否
● 電阻		否
輸入范圍（額定值），電壓
● -10 V 至 +10 V		是
— 輸入電阻（-10 V 至 +10 V）		9 M
● -2.5 V 至 +2.5 V		是
— 輸入電阻（-2.5 V 至 +2.5 V）		9 M
● -5 V 至 +5 V		是
— 輸入電阻（-5 V 至 +5 V）		9 M
輸入范圍（額定值），電流
● 0 至 20 mA		是
— 輸入電阻（0 至 20 mA）		250
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值		12 bit; 電壓模式：11 位 + 符號位，電流模式：11 位
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		10 / 50 / 60 / 400 Hz
測量值濾波
● 可參數化		是; 分 4 個等級：1x，4x，16x，32x 循環時間
● 等級：無		是; 1x
● 等級：弱		是; 4x
● 等級：中等		是; 16x
● 等級：強		是; 32x
報警/診斷/狀態信息
診斷功能		是
診斷
● 電源電壓監控		是
● 斷線		否
● 短路		否
診斷顯示 LED
● 用于輸入端狀態		是
防護等級和防護類別
防護等級 IP		IP20
標準、許可、證書
CE 標記		是
尺寸
寬度		45 mm
高度		100 mm
深度		81 mm
重量
重量，約		147 g
