型號

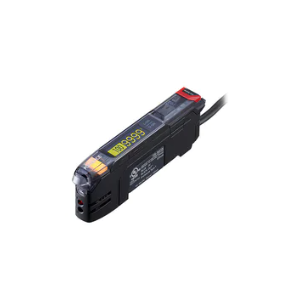

FS-N41P

類型

電纜

輸出型

PNP

主單元/ 擴展單元

主單元

響應時間

23 µs (S-HSPD*1) /50 µs (HSPD*2) /250 µs (FINE) /500 µs (TURBO) /1 ms (SUPER) /4 ms (ULTRA) /16 ms (MEGA) /64 ms (TERA)

控制輸出數

1

外部輸入數

―

光源 LED

投光側：紅色 4 元素 LED (波長 660 nm)

控制輸出

開路集電極 30 V 以下，1 路輸出 100 mA 以下，
2 路輸出合計 100 mA 以下 (單獨使用時) /20 mA 以下 (增設時)
剩余電壓：1.6 V 以下 (輸出電流：10 mA 以下) /2.2 V 以下 (輸出電流：10 至 100 mA)

外部輸入

輸入時間 2 ms (ON) /20 ms (OFF) 以上*3

增設擴展單元

***多可增設 16 臺 (主單元共 17 臺)，但視 2 路輸出型為 2 臺。

保護電路

電源逆接保護、輸出過電流保護、輸出浪涌保護、輸出逆接保護

抗干擾臺數

S-HSPD/HSPD 0 臺，F(xiàn)INE 4 臺，TURBO/SUPER/ULTRA/MEGA/TERA 8 臺 (設為雙倍數防干擾時，干擾消除變?yōu)?2 倍)

電源

電源電壓

10 至 30 VDC [包括紋波 (P-P) 10% 以下]，class2 或 LPS*4

消耗電流

正常情況下：910 mW 以下 (24 V 時 36 mA 以下，12 V 時 65 mA 以下)
經濟模式 ON 時：840 mW 以下 (24 V 時 33 mA 以下，12 V 時 60 mA 以下)
經濟模式 FULL 時：750 mW 以下 (24 V 時 30 mA 以下，12 V 時 52 mA 以下)*5

環境抗耐性

環境光照

白熾燈：20,000 lux 以下、日光：30,000 lux 以下

環境溫度

-20 ℃ 至 +55 ℃ (無凍結)*6

抗震性

10 至 55 Hz，雙振幅 1.5 mm，X、Y、Z 方向各 2 個小時

耐沖擊性

500 m/s2 X、Y、Z 方向各 3 次

外殼材料

主體及外殼均為聚碳酸酯

重量

約 78 g
