應用:
帶有安全功能的限位開關適用于滑動連接和鉸鏈連接,使用時必須封閉,以保證使用的安全。
本章中所示的所有1級安全開關在與安全控制模塊組合使用時能達到類別3或4,依據ISO 13849-1。
1級限位開關的進一步應用多數是各種各樣的定位職能。各種各樣的操動元件可滿足許多日常任務的要求。
設計及操作方式:
在1級限位開關上,防護裝置和肯定斷開NC觸點正連接。
所有安全開關外殼的防護等級為IP 67 安全開關可以安裝在任何需要的安裝位置。

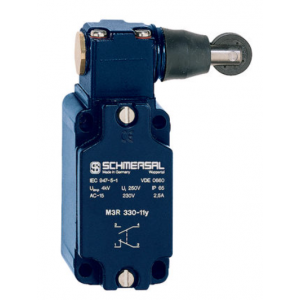

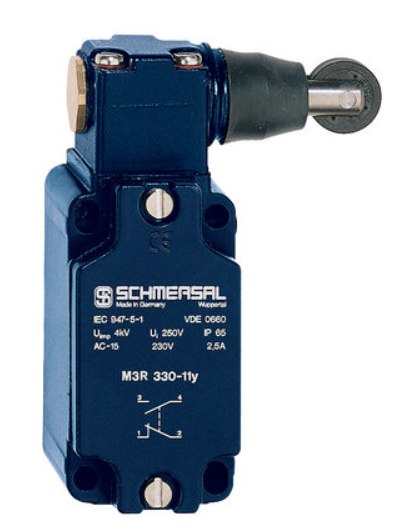

施邁賽限位開關M3R330-11Y-RMS |
|
l金屬外殼/長壽命 |
|
l帶防塵保護套 |
|
l40 mm x 76 mm x 40 mm ( 基本結構) 適合低操作速度 |
|
l1 電纜進口 M 20 x 1.5 無硅 |
|
l可在變電所應用、操動頭可按4 x 90°重新安裝、帶防塵保護套 |
標準 |
EN IEC 60947-5-1 |
作用原理 |
機械式 |
滑動模式 |
小輪 |
外殼材料 |
輕合金壓鑄,油漆飾面 |
外殼涂層材料 |
涂色 |
觸點材料,電氣 |
銀 |
毛重 |
210g |
開啟器數量 |
1 |
關閉器數量 |
1 |
|
|
B10D 常閉觸點(NC) |
20,000,000 操作 |
執行元件 |
滾輪直動頭頂部3 |
滾輪材料 |
塑料 |
機械壽命,***少 |
30,000,000 操作 |
操動力,***小 |
17 N |
接觸窗口 |
2 x 0.5 mm |
操動速度,***小 |
1 mm/min |
開關點的重復精度 |
0.02 |
終端連接器 |
螺絲端子 M20 x 1.5 |
線纜截面,***小 |
1.5 mm² |
電纜截面,***大 |
2.5 mm² |
注(電纜截面) |
所有的電纜截面表示包括了導線和線耳 |
線纜截面 |
13 AWG |

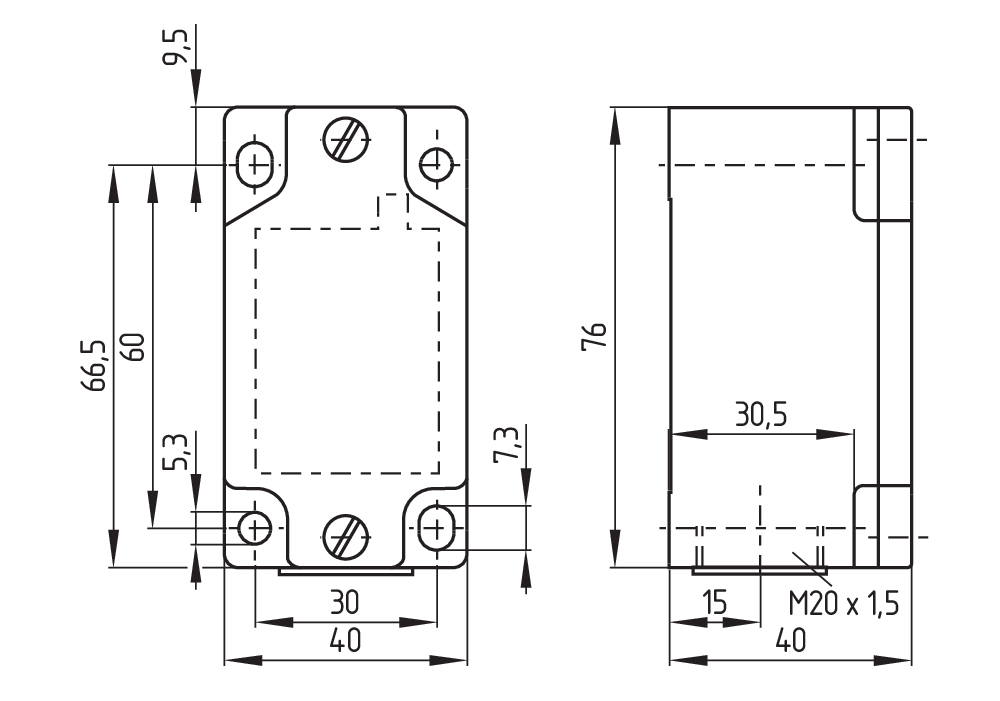

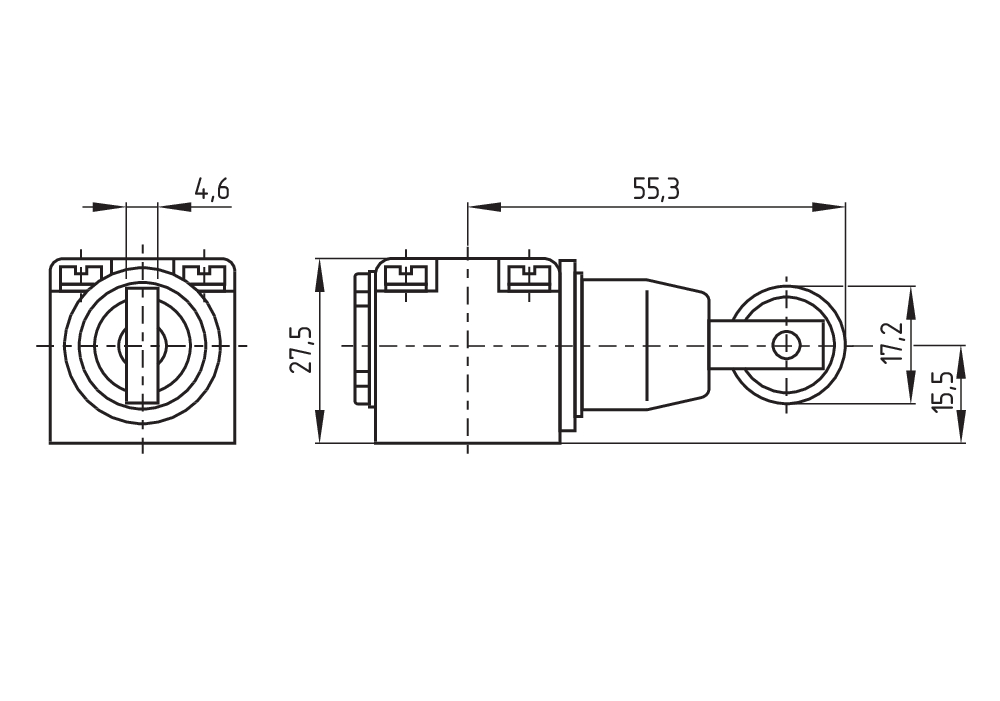

六、機械參數-尺寸
傳感器長度 |
40mm |
傳感器寬度 |
75.3mm |
傳感器高度 |
103.5mm |
萬向輪寬度 |
4.6mm |
防護等級 |
IP65 |
環境溫度,Z小 |
-30 °C |
環境溫度,Z大 |
+90 °C |
抗沖擊 |
50 g / 6 ms |
額定絕緣電壓 |
250 V |
額定沖擊耐受電壓 |
4 kV |
熱測試電流 |
6 A |
應用類別 AC-15 |
230 VAC |
應用類別 AC-15 |
2.5 A |
開關元件 |
NO觸點,NC觸點 |
注(開關元件) |
電鍍分離式觸點橋 |
開關原理 |
速動 |
回彈時間,***大 |
43,221 ms |
切換時間,***大 |
10 ms |
