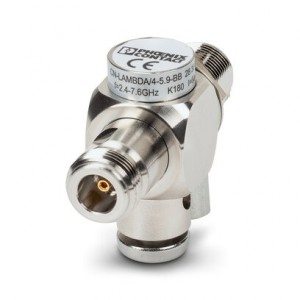

菲尼克斯浪涌保護器適用于發送器及接收器系統的電涌保護器
天線是理想的接閃導體。菲尼克斯電氣的電涌保護器功能強大，且衰減較低。使用菲尼克斯電氣的COAXTRAB同軸電涌保護器，安全無憂。選用合適的低容量電路，實現低衰減和大帶寬。我們的產品具有優越的阻抗匹配功能，不會導致有用信號失真。
優勢：
元件功能強大，電涌電流放電能力強
即使在傳輸頻率較高的情況下，也能保證信號不失真
產品種類齊全，保護所有常見的應用和信號
提供適用于各類應用的型號和連接技術，應用廣泛
一、產品屬性
|
IEC 類別
|
C2
|
|
C3
|
|
D1
|
|
VDE要求等級
|
C2
|
|
C3
|
|
D1
|
|
類型
|
保護適配器
|
|
產品類型
|
收發系統的電涌保護
|
|
位數
|
1
|
|
電涌保護故障報警
|
無
|
二、數據鏈接
三、尺寸
|
尺寸圖
|
|
|
寬度
|
26.1 mm
|
|
高度
|
38 mm
|
|
深度
|
60 mm
|
三、規格材料
|
顏色
|
鎳
|
|
密封材料
|
硅
|
|
外殼表面材料
|
鎳
|
|
外殼材料
|
黃銅（銅鋅合金）
|
|
線芯材料
|
BeCu
|
|
線芯表面材料
|
金
|
|
絕緣體材料
|
PTFE
|
四、機械特性
機械參數
保護電路
|
動作方向
|
Line-Shield/Earth Ground
|
|
額定電流
|
5 A (25 °C)
|
|
額定放電電流In（8/20）µs（線芯-地）
|
50 kA
|
|
標稱放電電流In（8/20）µs（線芯/屏蔽）
|
50 kA
|
|
脈沖放電電流Iimp (10/350) µs
|
20 kA
|
|
脈沖放電電流Iimp (10/350) µs（線芯-地）
|
20 kA
|
|
***大放電電流Imax (8/20) µs（線芯-地）
|
60 kA
|
|
***大放電電流Imax (8/20) µs（線芯-屏蔽）
|
60 kA
|
|
沖擊電流 (10/350) µs (L-N)，電流峰值Iimp
|
20 kA
|
|
電壓保護水平Up（線-地）
|
≤ 11 V (6 kV / 3 kA)
|
|
電壓保護水平Up（線芯-屏蔽）
|
≤ 11 V (6 kV / 3 kA)
|
|
輸入衰減 aE，非對稱。
|
典型值 0.15 dB (≤0.25 dB)
|
|
頻率范圍
|
2.4 GHz 7.6 GHz
|
|
50 Ω系統中的電壓駐波率VSWR
|
典型值 1.1 (≤1.20（2.4GHz. 5.9GHz）)
|
|
≤ 1.2 (2.4 GHz 7.6 GHz)
|
|
允許的高頻功率Pmax，VSWR = xx（50歐姆系統）時
|
≤ 500 W
|
|
≤ 4 kW (峰值)
|
|
電涌保護故障報警
|
無
|
|
電涌電流電阻（導線-接地）
|
C2 - 10 kV / 5 kA
|
|
D1 - 2.5 kA
|
|
電涌電流電阻（導線-屏蔽）
|
C2 - 10 kV/5 kA
|
|
D1 - 2.5 kA
|
六、環境條件
|
保護等級
|
IP68
|
|
環境溫度（運行）
|
-40 °C ... 90 °C
|
七、標準和規范
|
VDE要求等級
|
C2
|
|
C3
|
|
D1
|
|
標準/規格
|
IEC 61643-21
|
八、安裝
|
安裝類型
|
特殊連接的適配插頭
|
|
組裝說明
|
室外和室內
|
九、認證數據
