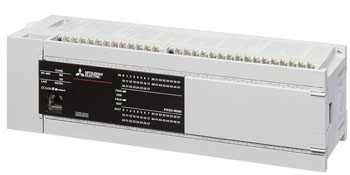

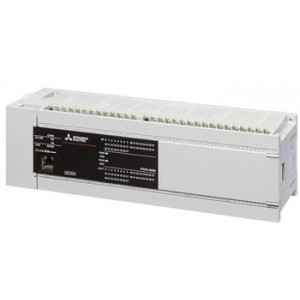

三菱PLC模塊 FX5U-32MR/DS 可編程控制器
[額定電壓] DC24V
[電壓允許范圍] DC16.8V~28.8V
[允許瞬時停電時間] 5ms以下
[電源保險比] 250V 3.15 A
[突入電流] ***大50A 0.5ms以下/DC24V
[消費功耗] 30W
[DC24V電源容量] 480mA(360mA)
[DC5V內置電源容量] 900mA(775mA)
2、輸入規格
[輸入的連接方式] 拆裝式端子排(M3螺絲)
[輸入點數] 16點
[輸入方式] 漏型/源型
[輸入信號電壓] DC24V +20%,-15%
[輸入阻抗] 4.3kΩ(X0~X17)
[輸入信號電流] 5.3mA/DC24V (X0~X17)
[輸入ON靈敏度電流] 3.5mA以上(X0~X17)
[輸入OFF靈敏度電流] 1.5mA以下
[輸入響應頻率] X0~X5 200kHz、X6~X17 10kHz
[輸入響應時間(H/W濾波器延遲)] X0~X5 2.5μs以下；X6~X17 ON時30μs以下 OFF時50μs以下
[輸入響應時間(數字濾波器設定值)] 無,10μs,50μs,0.1ms,0.2,0.4,0.6,1,5,10(默認值),20,70ms
[輸入信號形式] 無電壓觸點輸入
漏型輸入時:NPN開集電極型晶體管
源型輸入時:PNP開集電極型晶體管
[輸入回路隔離] 光耦隔離
[輸入動作的顯示] 光耦驅動時面板上的LED燈亮
3、輸出規格
[輸出種類] 繼電器
[連接形式] 拆裝式端子排(M3螺絲)
[輸出點數] 16點
[外部電源] DC30V以下 AC240V以下(不對應CE,UL,cUL規格時,AC250V以下)
[***大負載]
電阻負載：2A/1點,每個公共端的合計負載輸出1點/公共端 2A以下、輸出4點/公共端 8A以下
電感性負載：80VA
[***小負載] DC5V 2mA
[響應時間] 約10ms
[回路隔離] 機械隔離
[輸出動作的顯示] 繼電器線圈通電時面板上的LED燈亮
4、其它規格
[外形尺寸H*W*D] 150*90*83mm
[重量] 0.7kg
