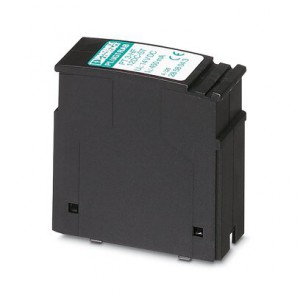

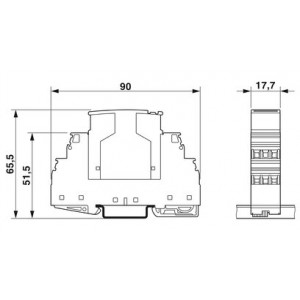

尺寸圖

寬度

17.7 mm

高度

45 mm

深度

52 mm

水平針距

1 分區

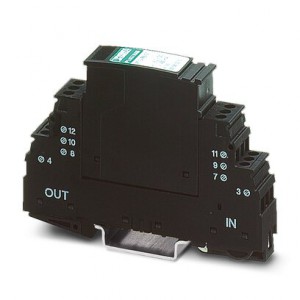

完整模塊寬度

17.7 mm

完整模塊高度

90 mm

完整模塊深度

65.5 mm

顏色

黑色

阻燃等級，符合UL 94

V-0

外殼材料

PA

開口式側板

否

動作方向

Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground

***大持續電壓Uc

14 V DC

9.8 V AC

額定電流

450 mA (45 °C)

UC時，有效工作電流IC

≤ 5 µA

殘流IPE

< 5 µA (帶PT 1X2-BE)

< 1 µA (帶PT 1X2+F-BE)

標稱放電電流In (8/20) µs（線芯-線芯）

10 kA

額定放電電流In（8/20）µs（線芯-地）

10 kA

標稱放電電流In (8/20) µs（線芯-信號接地）

10 kA

脈沖放電電流Iimp (10/350) µs

2.5 kA

總放電電流Itotal (8/20) µs

20 kA

***大放電電流Imax (8/20) µs（線芯-線芯）

10 kA

***大放電電流Imax (8/20) µs（線芯-地）

10 kA

額定功率脈沖電流lan（10/1000）µs（線芯-線芯）

67 A

輸出電壓限值1 kV/µs（線芯-線芯）波峰

≤ 55 V

輸出電壓限值1 kV/µs（線芯-地）波峰

≤ 55 V (帶PT 1X2-BE)

≤ 700 V (帶PT 1X2+F-BE)

輸出電壓限值1 kV/µs（線芯-線芯）靜態

≤ 25 V

輸出電壓限值1 kV/µs（線芯-地）靜態

≤ 25 V

≤ 40 V (帶PT 1X2+F-BE)

殘留電壓 ln，（導線-導線）

≤ 25 V

殘留電壓 ln，（導線-地）

≤ 40 V (帶PT 1X2-BE)

In下的殘壓（線-信號地）

≤ 25 V (帶PT 1X2-BE)

殘壓lan（10/1000）µs（導線-導線）

≤ 25 V

Ian（10/1000）µs下的殘壓（線-信號地）

≤ 25 V

電壓保護水平Up（線芯-線芯）

≤ 50 V (C3 - 25 A)

≤ 80 V (C1 - 1 kV / 500 A)

≤ 110 V (C2 - 10 kV / 5 kA)

≤ 80 V (6 kV / 3 kA)

電壓保護水平Up（線-地）

≤ 50 V (C3 - 25 A)

≤ 85 V (C1 - 1 kV / 500 A)

≤ 140 V (C2 - 10 kV / 5 kA)

≤ 100 V (6 kV / 3 kA)

電壓保護水平Up（線-信號地）

≤ 50 V (C3 - 25 A)

響應時間tA（線芯-線芯）

≤ 500 ns

響應時間tA（線芯-地）

≤ 500 ns

輸入衰減aE，對稱。

典型值 0.3 dB (≤ 5 MHz / 100 Ω)

截止頻率fg（3 dB），100 Ω對稱系統

典型值 60 MHz

電容（線芯-線芯）

典型值 30 pF

每條路徑的電阻

2.2 Ω ±10 % (7-8/11-12)

需要的***大備用保險絲

500 mA (T)

電涌電流電阻（導線-導線）

C2 - 10 kV / 5 kA

C3 - 67 A

電涌電流電阻（導線-接地）

C2 - 10 kV / 5 kA

C3 - 67 A

D1 - 2.5 kA

保護等級

IP20

環境溫度（運行）

-40 °C ... 85 °C

海拔

***大 2000 m

標準/規程

DIN EN 61664-1 / IEC 60664-1

標準/規格

EN 61643-21/A1

標準/規格

IEC 61643-21/A1

安裝類型

安裝在基座上
