752系列,雙向刀閘閥-博雷bray

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

博雷bray雙向刀閘閥
752系列

important;">

尺寸范圍

NPS 2至24 / DN 50至600

***大許用操作壓力

150psi (10巴)
240psi (16巴)
300psi (20巴)

閥體類型

對夾、螺栓兩段式

雙向刀閘閥—— 752系列

尺寸范圍

NPS 2至24 / DN 50至600

閥體材料

球墨鑄鐵、碳鋼（WCB）、CF8不銹鋼、CF8M不銹鋼、CF3M不銹鋼

***大許用操作壓力

150psi (10巴)
240psi (16巴)
300psi (20巴)

閥桿材料

304不銹鋼

閥體類型

對夾、螺栓兩段式

閘門材料

304、316、317不銹鋼、SAF 2507、SAF 2205、17-4PH、Hastelloy® C、Monel®

閥座材料溫度范圍

Buna-N：-34至194°F (-36至90°C)
EPDM：-65至248°F (-54至120°C)
Viton®：-15至392°F (-26至200°C)

設計標準

MSS SP81

填料***高溫度

PTFE/Buna-N：194°F (90°C)
PTFE/Viton®：392°F (200°C)
PTFE/EPDM：248°F (120°C)

測試標準

MSS SP151

認證

ATEX、CRN、PED、PE(S)R、TR CU

結構長度

MSS SP81（150psi、240psi型號）

執行機構選項

手輪、斜輪齒輪、氣動、液壓、電動

博雷752系列雙向刀閘閥配有堅固的鋼加固周邊閥座，提供雙向零泄漏密封。

可更換的鋼加固周邊閥座機械性地保留在兩段式螺栓閥體的兩半之間，可在要求***為嚴苛的應用中展現***的性能。

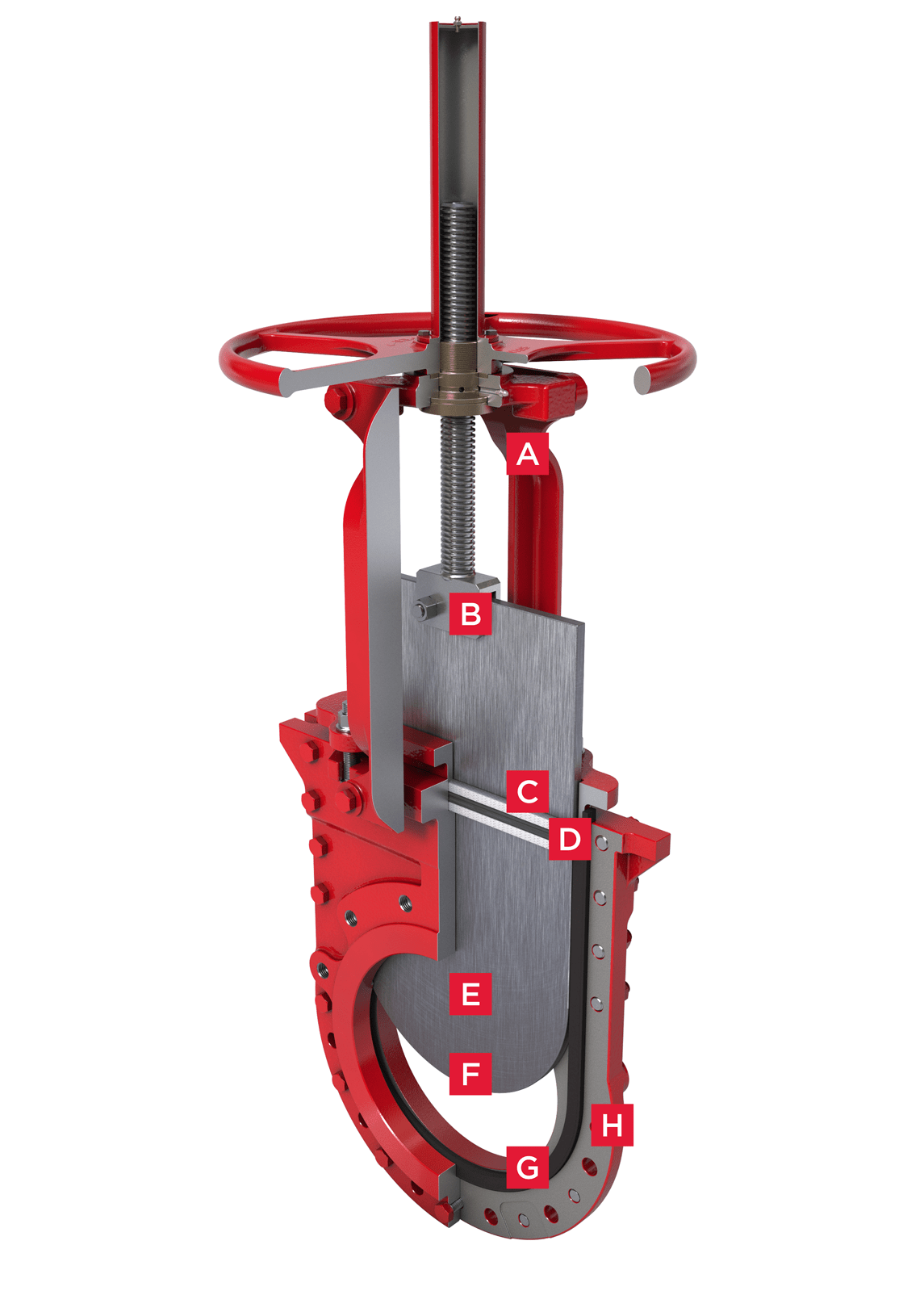

A. Topworks

設計支持手動和氣動執行之間的簡單快速轉換。配有一個潤滑劑注射端口，以***少的維護需求實現連續、順暢的操作。*
B. Clevis

U形夾設計和水平螺栓固定可以穩定閘門，確保正確對齊。
C. 填料（標準）

標準多層方形填料提供**的壓蓋密封。
D. 填料（可選）

可選增能星型密封填料增強壓蓋密封。
E. 無限制流道

全通經閥門設計提供無限制流道，實現***小壓降。
F. 門

防偏轉門設計實現一致對齊效果，提供行業***的耐久性。
G. 閥座

可更換的鋼加固彈性閥座可確保雙向零泄漏密封。
H. 閥體

兩段式螺栓閥體易于維護和更換閥座。
