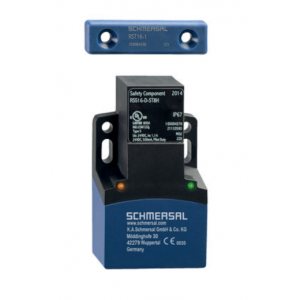

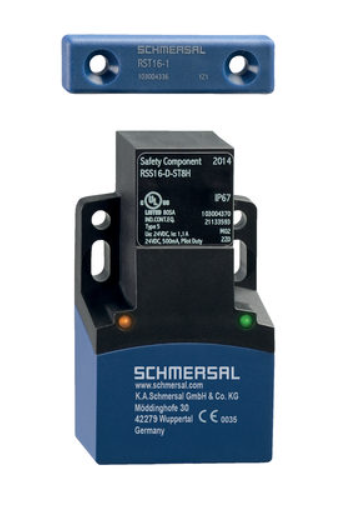

施邁賽電子傳感器RSS16-D-CC

Ø 彈簧滑輪連接

Ø 串連接線

Ø 無鎖定

Ø 熱塑外殼

Ø 基于需求的防篡改RFID技術

Ø 3不同操作方向

Ø 磁性鎖緊門閂

Ø 連接端子或插頭連接

Ø 連接端子或插頭連接

Ø 帶RFID技術的重復單獨編碼

標準

EN IEC 60947-5-3

作用原理

RFID

外殼結構類型

塊體

安裝條件（機械）

非沖洗

傳感器拓?fù)?/span>

串聯傳感器

外殼材料

塑料，玻璃纖維加固熱塑塑料，自熄滅

活動區域

玻璃纖維，加強型熱塑塑料

毛重

250 g

準備就緒時間，***大

2,000 ms

響應時間，***大

100 ms

風險持續期，***大

200 ms

診斷輸出

是

短路檢測

是

短路識別

是

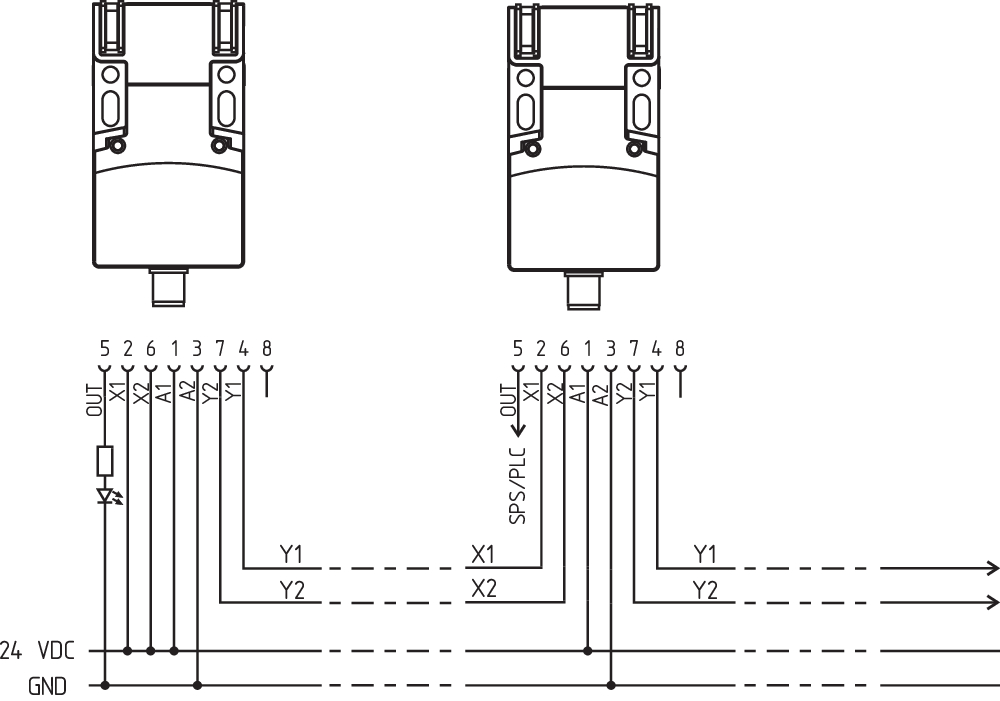

串聯連接

是

安全功能

是

可級聯

是

整個系統檢測，狀態

是

LED燈數量

2

具有信號功能的半導體輸出數量

1

故障安全數字輸出數量

2

標準

EN ISO 13849-1

EN IEC 60947-5-3

EN IEC 62061

EN IEC 61508

聯鎖

性能水平,***高

e

控制類別

4

PFH值

1.10 x 10UU /h

PFD值

8.90 x 10UU

安全完整性等級 (SIL),適用于以下應用

3

任務時間

20年

性能水平,***高

e

控制類別，根據EN ISO 13849

4

PFH值

6.30 x 10¹¹ /h

安全完整性等級

(SIL)，適用于以下應用

3

任務時間

20 年

操作面板

前面

后面

從頭部

活動區域

橫向

前面

側面蓋板

滯后（開關距離），***大

2 mm

重復精度 R

0.5 mm

安裝

2 x M5, 汽缸蓋螺絲

螺釘l緊固力矩，***大

2 Nm

確保的開關距離 "ON"

12 mm

確保的開關距離 "OFF"

30 mm

Switch distance, typical

15 mm

終端連接器

彈簧滑輪連接

Note (length of the sensor chain)

Cable length and cross-section change the voltage dro dependiing on the output current

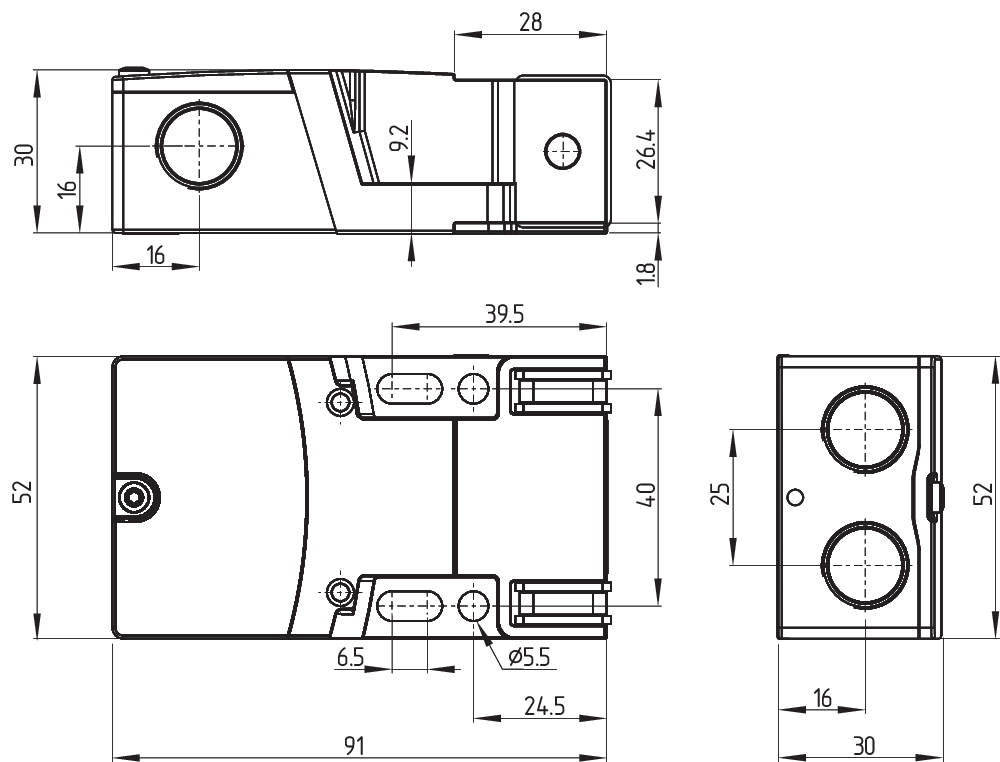

傳感器長度

91 mm

傳感器寬度

52 mm

傳感器高度

30 mm

防護等級

IP65

IP67

環境溫度,***小

-25 °C

環境溫度,***大

+70 °C

儲存和運輸溫度,***小

-25 °C

儲存和運輸溫度,***大

+85 °C

抗沖擊

30 g / 11 ms

防護等級

0

額定絕緣電壓

32 VDC

額定沖擊耐受電壓

0.8 kV

過電壓級別

III

污染等級，依據VDE 0100

3

電壓類型

DC（直流）

No-load supply current I0 , maximum

100 mA

額定工作電壓，***小

20.4 VDC

額定工作電壓，***大

26.4 VDC

工作電流

2,100 mA

依據EN 60947-5-1額定短路電流

100 A

轉換頻率，大約

1 Hz
