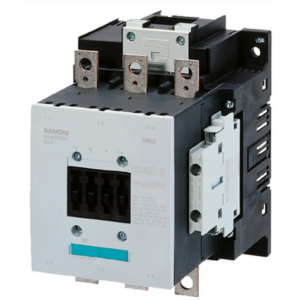

西門子3RT5接觸器3RT5046-1AQ00 230 V AC 50/60 HZ AC3 30
點擊圖片查看原圖
品牌： 西門子
產品名稱： 接觸器
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2022-12-07 18:17
瀏覽次數： 177
詢價
店鋪基本資料信息

 產品詳細說明





3RT5046-1AQ00



CONTACTOR AC3:45KW/400V



  • 產品信息細節
    •
  • 技術數據
    •
  • CAx數據

技術數據

接觸器 380 V AC 50 HZ AC3 45 kW 400 V 3 極，模塊S3， 螺絲端子
產品品牌名稱 SIRIUS
產品名稱 接觸器
產品類型名稱 3RT5
綜合技術數據
接觸器的結構尺寸 S3
產品擴展 輔助開關 是
絕緣電壓 測定值 1 000 V
污染程度 3
抗沖擊電壓能力 測定值 6 kV
針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 690 V
耐沖擊性 方波沖擊時
● AC 時 6.8g / 5 ms, 4g / 10 ms
耐沖擊性 正弦沖擊時
● AC 時 10.6g / 5 ms, 6.2g / 10 ms
機械式使用壽命（轉換周期）
● 接觸器的 典型 10 000 000
● 帶有輔助開關塊的接觸器的 典型 10 000 000
RoHS 指令（日期） 03/01/2017
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -55 ... +80 °C
主電路
極數 用于主電路 3
常開觸點數量 用于主觸點 3
常閉觸點數量 用于主觸點 0
工作電壓
● AC-3e 時 測定值 ***大值 1 000 V
工作電流
● AC-1 時 ***高 690 V
— 環境溫度 40 °C 時 測定值 120 A
— 環境溫度 60 °C 時 測定值 100 A
● AC-3 時
— 400 V 時 測定值 95 A
— 690 V 時 測定值 58 A
● AC-3e 時
— 400 V 時 測定值 95 A
— 690 V 時 測定值 58 A
可連接的導線截面 在主電路中 AC-1 時
● 60 °C 時 許可***小值 35 mm²
● 40 °C 時 許可***小值 50 mm²
工作電流 約 200000 次操作循環 AC-4
● 400 V 時 測定值 42 A
● 690 V 時 測定值 27 A
額定功率
● AC-1 時
— 230 V時 60 °C 時 測定值 38 kW
— 400 V 時 60 °C 時 測定值 66 kW
— 690 V 時 60 °C 時 測定值 114 kW
● AC-3 時
— 230 V時 測定值 22 kW
— 400 V 時 測定值 45 kW
— 690 V 時 測定值 55 kW
● AC-3e 時
— 400 V 時 測定值 45 kW
— 690 V 時 測定值 55 kW
額定功率 約 200000 次操作循環 AC-4
● 400 V 時 測定值 22 kW
● 690 V 時 測定值 25.4 kW
空載運行頻率
● AC 時 5 000 1/h
開關頻率
● AC-1 時 ***大值 900 1/h
● AC-3 時 ***大值 850 1/h
● AC-3e 時 ***大值 850 1/h
● AC-4 ***大值 250 1/h
控制電路/控制
電壓類型 控制饋電電壓的 AC
控制饋電電壓 AC 時
● 50 Hz 時 測定值 380 V
工作區要素控制饋電電壓測定值 電磁線圈的 AC 時
● 50 Hz 時 0.8 ... 1.1
起動視在功率 電磁線圈的 AC 時
● 50 Hz 時 270 VA
感應功率因數 對于線圈的起動功率
● 50 Hz 時 0.68
停機視在功率 電磁線圈的 AC 時
● 50 Hz 時 22 VA
感應功率因數 對于線圈的停機功率
● 50 Hz 時 0.27
輔助電路
常閉觸點數量 用于輔助觸點 無延遲轉換的 0
常開觸點數量 用于輔助觸點 無延遲轉換的 0
工作電流 AC-12 時 ***大值 10 A
工作電流 AC-15 時
● 230 V時 測定值 6 A
● 400 V 時 測定值 3 A
工作電流 DC-12 時
● 110 V時 測定值 3 A
● 220 V 時 測定值 1 A
工作電流 DC-13 時
● 24 V 時 測定值 6 A
● 110 V時 測定值 1 A
● 220 V 時 測定值 0.3 A
接觸可靠性 輔助觸頭的 每億次操作轉換有一次錯接(17V, 1mA)
UL/CSA 額定數據
輸出的機械功率 [hp] 對于三相交流電機 460/480 V 時 測定值 75 hp
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格
● 用于主電路的短路保護
— 對于相配類型1 需要 保險絲gL/gG: 250 A
— 對于相配類型2 需要 保險絲gL/gG: 160 A
● 用于輔助開關的短路保護 需要 保險絲gL/gG: 10A
