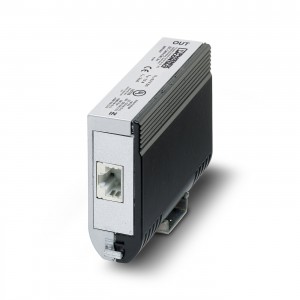

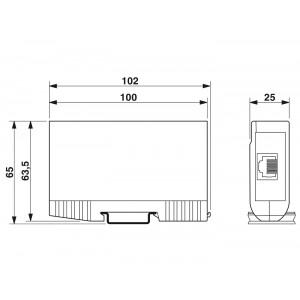

尺寸圖

寬度

25 mm

高度

102 mm

深度

63.5 mm

顏色

銀色/黑色

外殼材料

鋅模鑄

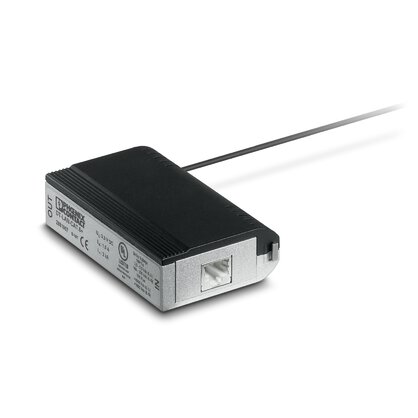

寬度

17.5 mm

高度

75 mm

深度

60.5 mm

開口式側板

否

動作方向

Line-Line & Line-Ground/Shield

***大持續電壓UC（線-線）

≤ 3.3 V DC (±60 V DC/PoE)

額定電流

≤ 1.5 A (25 °C)

UC時，有效工作電流IC

≤ 1 µA

殘流IPE

≤ 400 µA

標稱放電電流In (8/20) µs（線芯-線芯）

100 A

額定放電電流In（8/20）µs（線芯-地）

2 kA (每對信號線)

脈沖放電電流Iimp (10/350) µs（線芯-地）

1 kA

總放電電流Itotal (8/20) µs

10 kA

額定功率脈沖電流lan（10/700）µs（線芯-線芯）

≤ 40 A

額定功率脈沖電流lan（10/700）µs（線芯-地）

≤ 160 A

輸出電壓限值1 kV/µs（線芯-線芯）波峰

≤ 85 V (PoE)

輸出電壓限值1 kV/µs（線芯-地）波峰

≤ 700 V

輸出電壓限值1 kV/µs（線芯-線芯）靜態

≤ 9 V

輸出電壓限值1 kV/µs（線芯-地）靜態

≤ 700 V

殘留電壓 ln，（導線-導線）

≤ 15 V

≤ 100 V (PoE)

電壓保護水平Up（線芯-線芯）

≤ 9 V (B2 - 1 kV / 25 A)

≤ 100 V (B2 - 1 kV / 25 A - PoE)

≤ 12 V (C3 - 20 A)

電壓保護水平Up（線-地）

≤ 900 V (B2 - 4 kV / 100 A)

≤ 700 V (C2 - 4 kV / 2 kA)

≤ 1 kV (C3 - 80 A)

響應時間tA（線芯-線芯）

≤ 1 ns

響應時間tA（線芯-地）

≤ 100 ns

輸入衰減aE，對稱。

≤ 1 dB (可達100 Mz/直接測量)

≤ 1 dB (可達250 MHz/直接測量)

≤ 3 dB (可達500 MHz/直接測量)

近端串?dāng)_衰減

≥ 35 dB (250 MHz/100 Ω/link)

≥ 45 dB (100 MHz / 100 Ω /鏈接)

≥ 27 dB (500 MHz / 100 Ω /鏈接)

≥ 39 dB (250 MHz/100 Ω/直接測量)

電容（線芯-線芯）

典型值 12 pF (f= 1 MHz / VR= 0 V)

電容（線芯-地）

典型值 2 pF (f= 1 MHz / VR= 0 V)

電涌保護故障報警

無

電涌電流電阻（導線-導線）

B2 - 1 kV / 25 A

C3 - 20 A

電涌電流電阻（導線-接地）

B2 - 4 kV / 100 A

C2 - 4 kV / 2 kA

C3 - 80 A

D1 - 1 kA

保護等級

IP20

環境溫度（運行）

-40 °C ... 70 °C

環境溫度（存放/運輸）

-40 °C ... 70 °C

海拔

≤ 4000 m (平均海拔（標準海拔零點以上）)

允許濕度（運行）

5 % ... 85 %

標準/規格

IEC 61643-21

標準/規格

EN 50173-1

標準/規格

ISO/IEC 11801-Am.1

安裝類型

采用特殊連接的電涌保護插頭和DIN導軌，35 mm
