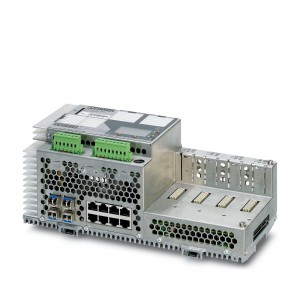

寬度

289 mm

高度

127 mm

深度

122 mm

EMC說明

EMC：A類產品，參見下載區內的制造商聲明

材料底板

壓鑄鋁，抗腐蝕

外殼表面材料

不銹鋼，光滑，耐腐蝕

安裝類型

DIN導軌安裝

連接方式

RJ45

連接方法方面的注意事項

自適應和自交叉

傳輸速度

10/100 MBit/s

傳輸原理

銅纜

傳輸長度

100 m (每個分段)

信號LED

電源電壓、數據傳輸、錯誤、鏈接、活動

通道數目

8 (RJ45端口)

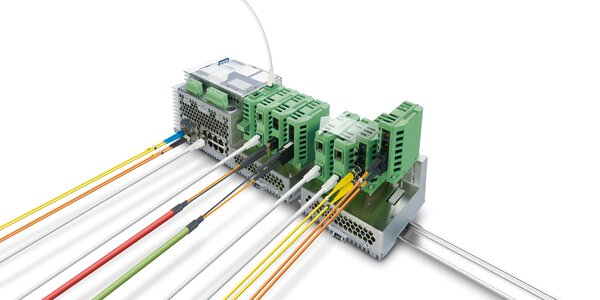

連接方式

通過接口模塊

連接方法方面的注意事項

頂多4個接口模塊（不帶擴展）

傳輸速度

10/100 MBit/s (全雙工)

傳輸原理

多模玻璃光纖

單模玻璃光纖

POF-SCRJ

GI-HCS光纖

銅纜

PoE

信號LED

數據接收，鏈接狀態

通道數目

2 (每個接口模塊)

連接方式

SFP端口

傳輸速度

1000 MBit/s (全雙工)

傳輸原理

FO

傳輸長度

***多至 80 km (取決于所用光纖/SFP模塊)

波長

850 nm / 1310 nm / 1550 nm

通道數目

4 (SFP端口)

連接方式

RS-232-C，6-位MINI-DIN孔式連接器（PS/2）

類型

Stand-Alone

產品類型

交換機

診斷功能

RMON History

N:1-Portmirroring

LLDP (Link Layer Discovery Protocol)

SNMP-Traps

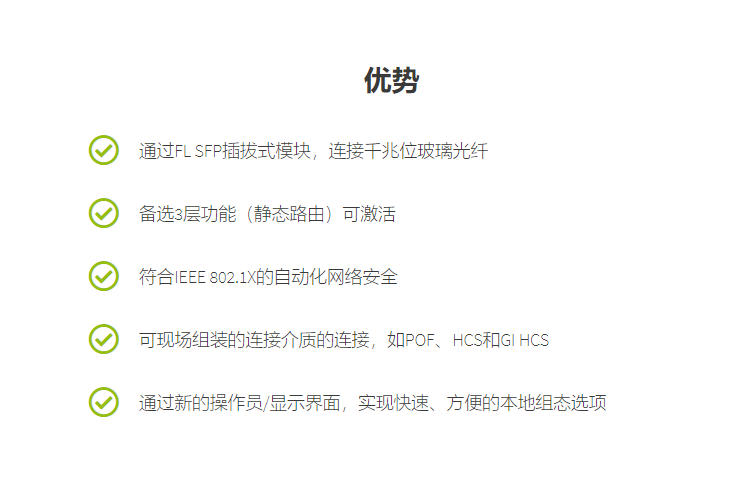

基本功能

存儲轉發交換機符合IEEE 802.3標準，8個優先級符合IEEE 802. 1p標準，智能模式，端口鏡像，多點傳送過濾，IGMP監測，VLAN，介質冗余協議（MRP符合IEC 62439標準），快速生成樹（RSTP），快速環網檢測（FRD），支持大樹結構，IEEE 802.1X安全，端口安全，SNMPv3，HTTPS，PROFINET設備，GMRP，GVRP，SNTP，2個數字量輸入

信號觸點控制電壓

24 V (典型)

信號觸點控制電流

190 mA (*** 大)

PROFINET一致性等級

Conformance-Class B

PROFINET設備功能

PROFINET-IO設備

PROFIenergy

Fast Startup

PROFINET規格

1.1 版

過濾器功能

Quality of Service (8個優先級)

Port-Priorisierung

VLAN (***多223個VLAN)

管理

基于網絡的管理 (HTTP)

SNMPv1/v2/v3

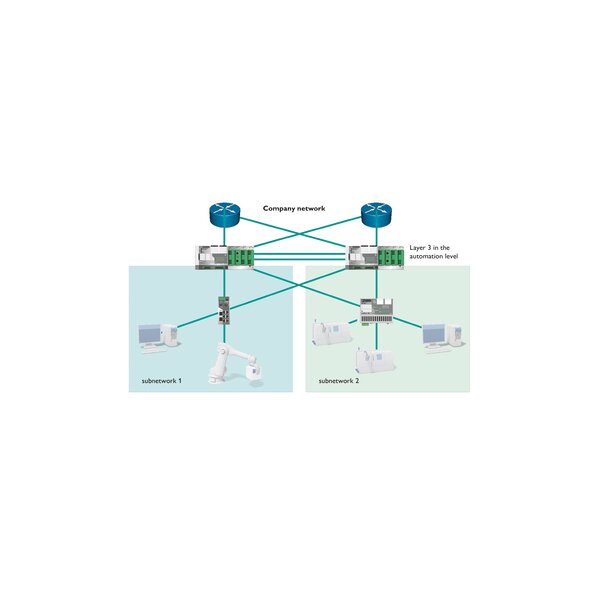

冗余

MRP (Media Redundancy Protocol)

RSTP (Rapid Spanning Tree Protocol)

FRD (Fast Ring Detection)

Large Tree Support

STP (Spanning Tree Protocol)

MSTP (Multiple Spanning Tree Protocol)

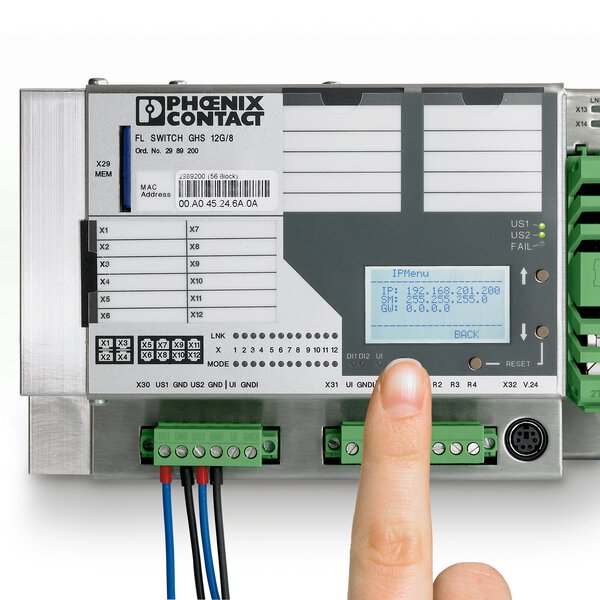

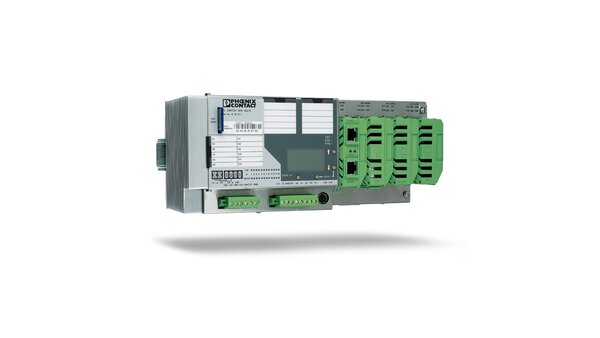

診斷和狀態指示燈

LEDs：US1、US2（電源電壓），失靈（報警觸點），每個以太 網端口2個LED（鏈接和可切換活動/速度/雙工），DI1、DI2（數字輸入），UI（用于外部傳感器的電源電壓），以及大型操作顯示（顯示IP地址和其他參數）

支持的瀏覽器

Internet Explorer 5.5 或更高版本

其他功能

DHCP Option 82 (Relay Agent)

鏈路聚合 (***多8條干線)

BootP

DHCP-Client

MAC-based Port Security

巨型幀

基本功能

存儲轉發交換機符合IEEE 802.3標準，8個優先級符合IEEE 802. 1p標準，智能模式，端口鏡像，多點傳送過濾，IGMP監測，VLAN，介質冗余協議（MRP符合IEC 62439標準），快速生成樹（RSTP），快速環網檢測（FRD），支持大樹結構，IEEE 802.1X安全，端口安全，SNMPv3，HTTPS，PROFINET設備，GMRP，GVRP，SNTP，2個數字量輸入

功耗

典型值 19 W (不帶插拔式接口模塊)

本地診斷

US1/2 供電電壓US1、US2 綠色LED燈

FAIL Div. 紅色LED

連接 連接狀態 綠色LED燈

MODE 數據傳輸率 綠色LED燈

MODE 數據傳輸率 綠色/橙色LED

額定條件下的***大功耗

19.2 W

傳輸介質

銅

FO

電源電壓 (DC)

24 V DC (冗余)

電源電壓范圍

18.5 V DC ...30.2 V DC

連接電源

通過 COMBICON，可連接導線***大橫截面 2.5 mm²

殘波

3.6 VPP (在允許的電壓范圍內)

***大電流耗量

2.5 A

典型電流耗量

800 mA (***高達2.5 A，取決于具體的配置)
