一、PLC介紹
可編程邏輯控制器（Programmable Logic Controller，簡稱PLC），一種具有微處理器的數字電子設備，用于自動化控制的數字邏輯控制器，可以將控制指令隨時加載存儲器內存儲與運行。可編程控制器由內部CPU，指令及數據存儲器、輸入輸出單元、電源模塊、數字模擬等單元模塊化組合成。PLC可接收（輸入）及發送（輸出）多種類型的電氣或電子信號，并使用他們來控制或監督幾乎所有種類的機械與電氣系統。
二、產品介紹
S7-300是德國西門子公司生產的可編程序控制器(PLC)系列產品之一。其模塊化結構、易于實現分布式的配置以及性價比高、電磁兼容性強、抗震動沖擊性能好，使其在廣泛的工業控制領域中，成為一種既經濟又切合實際的解決方案。
三、產品特性：
· 針對低性能要求的模塊化中小控制系統
· 可配不同檔次的CPU
· 可選擇不同類型的擴展模塊
· 可以擴展多達32個模塊
· 模塊內集成背板總線
· 網絡連接 - 多點接口 (MPI), -PROFIBUS或-工業以太網
· 通過編程器PG訪問所有的模塊
· 無插槽限制
· 借助于“HWConfig”工具可以進行組態和設置參數
四、產品特點：
· 循環周期短、處理速度高
· 指令集功能強大（包含350多條指令），可用于復雜功能
· 產品設計緊湊，可用于空間有限的場合
· 模塊化結構，設計更加靈活
· 有不同性能檔次的CPU模塊可供選用
· 功能模塊和I/O模塊可選擇
· 有可在露天惡劣條件下使用的模塊類型

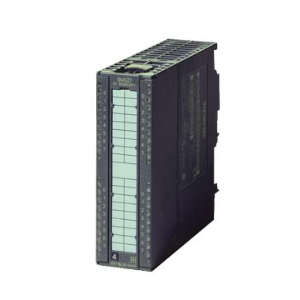

西門子6ES7321-1BL00-0AA0
SIMATIC S7-300，數字輸入 SM 321，電位隔離 32 個數字輸入，24V DC，1個 40針。
| 電源電壓 |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
20.4 V |
| ● 允許范圍，上限 (DC) |
28.8 V |
| 輸入電流 |
| 來自背板總線 DC 5 V，***大值 |
15 mA |
| 功率損失 |
| 功率損失，典型值 |
6.5 W |
| 數字輸入 |
| 數字輸入端數量 |
32 |
| 輸入特性符合 IEC 61131，類型 1 |
是 |
| 可同時控制的輸入端數量 |
| 水平安裝位置 |
| — ***高可達 40 ℃，***大值 |
32 |
| — ***高可達 60 ℃，***大值 |
16 |
| 垂直安裝位置 |
| — ***高可達 40 ℃，***大值 |
32 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 至 +5 V |
| ● 對于信號“1” |
13 至 30V |
| 輸入電流 |
| ● 對于信號“1”，典型值 |
7 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
否 |
| — 從“0”到“1”時，***小值 |
1.2 ms |
| — 從“0”到“1”時，***大值 |
4.8 ms |
| — 從“1”到“0”時，***小值 |
1.2 ms |
| — 從“1”到“0”時，***大值 |
4.8 ms |
| 導線長度 |
| ● 屏蔽，***大值 |
1 000 m |
| ● 未屏蔽，***大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） ***大值 |
1.5 mA |
| 報警/診斷/狀態信息 |
| 報警 |
否 |
| 診斷功能 |
否 |
| 報警 |
| ● 診斷報警 |
否 |
| ● 過程報警 |
否 |
| 診斷顯示 LED |
| ● 數字輸入狀態顯示（綠色） |
是 |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間 |
否 |
| ● 在通道之間，分組點數 |
16 |
| ● 在通道和背板總線之間 |
是; 光電耦合器 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 連接技術 / 標題 |
| 需要的前置插頭 |
40 針 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
260 g |
