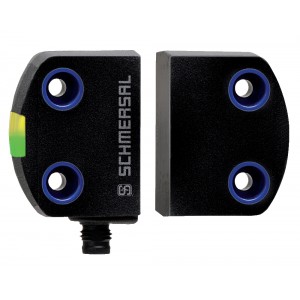

RSS260-D-ST

RFID技術的通用編碼

1 x 聯接插頭 M8

啟用前、平側操動

熱塑外殼

簡單安裝

基于需求的防篡改RFID技術

許可 - 標準

證書

TÜV

cULus

EAC

FCC

IC

UKCA

總體數據

標準

EN IEC 60947-5-3

通用信息

通用編碼

編碼等級,依據EN ISO 14119

低

作用原理

RFID

外殼結構類型

塊體

安裝條件(機械)

非沖洗

傳感器拓撲

串聯傳感器

外殼材料

塑料熱塑塑料,自熄滅

活動區域

玻璃纖維,熱塑塑料

毛重

47 g

準備就緒時間,***大

2,000 ms

響應時間,***大

100 ms

風險持續期,***大

200 ms

機械參數

操作面板

橫向

前面

活動區域

橫向

前面

滯后(開關距離),***大

2 mm

重復精度 R

0.5 mm

備注(重復精度 R)

注意:軸向偏移長側允許傳感器和操動件的***大高度偏差(X)為8 mm (例如安裝容差,或因防護門下垂) (y)***大± 18 mm。見圖:工作原理,從側面接近時,***小間隙為100mm。

安裝

一個20mm長的螺絲通常足以固定傳感器。  如使用安裝板,我們通常推薦使用25mm長的螺絲。

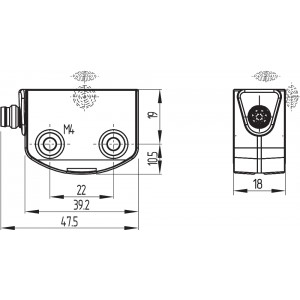

機械參數 - 尺寸

傳感器長度

29.5 mm

傳感器寬度

39.2 mm

傳感器高度

18 mm

電氣參數

電壓類型

DC(直流)

No-load supply current I0, maximum

100 mA

額定工作電壓

24 VDC -15% / +10%

額定工作電壓，***小

20.4 VDC

額定工作電壓,***大

26.4 VDC

工作電流

600 mA

依據EN60947-5-1額定短路電流

100 A

轉換頻率,大約

1 Hz
