產品應用

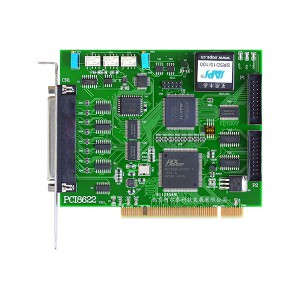

本卡是一種基于 PCI 總線的數據采集卡，可直接插在 IBM-PC/AT 或與之兼容的計算機內的任一 PCI 插 槽中，構成實驗室、產品質量檢測中心等各種領域的數據采集、波形分析和處理系統。也可構成工業生產過 程監控系統。它的主要應用場合為：
電子產品質量檢測
信號采集
過程控制
伺服控制
指標參數
|
模擬量輸入
|
通道數
|
單端32路/差分16路
|
|
精度
|
16位
|
|
采樣頻率
|
250KS/s
|
|
AD緩存
|
8K字（點）FIFO存儲器
|
|
AD量程
|
±10V，±5V，±2.5V，0～10V，0～5V
|
|
程控增益
|
1、2、4、8倍（默認）或1、2、5、10倍
或1、10、100、1000倍
|
|
AD觸發方式
|
多種數字量觸發方式
|
|
模擬輸入阻抗
|
10MΩ
|
|
數字量
|
輸入
|
16路（TTL兼容）
高電平的低電壓：2V
低電平的高電壓：0.8V
|
|
輸出
|
16路（CMOS兼容）
高電平的低電壓：4.45V
低電平的高電壓：0.5V
|
|
定時/計數器
|
位數
|
16位
|
|
功能模式
|
計數器（包括簡單計數和緩沖計數）和脈沖發生器
|
|
計數器輸出
|
高電平、低電平
|
|
時鐘源
|
本地時鐘（620Hz~20MHz）和
外部時鐘（頻率高達20MHz）
|
產品配件
1. 37芯直針：1個
2. 37芯殼：1個
3. 20P 2.54壓線頭：2個
4. 產品光盤：1張
5. 保修卡：1張
6. 合格證：1張
