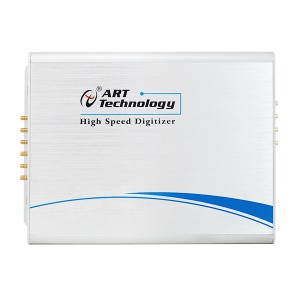

產品簡介
USB858285848586 是 8 通道 121416 位 100MS/s 采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V，配備了容量高達 2GB 的板載內存。 USB858285848586 配備了 121416 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、圖形成像等高動態范圍應用的選擇。
產品特點
符合 USB 規范 3.0 版 High Speed（兼容 2.0 版）
8 通道單端模擬輸入 ? 12 位高分辨率 ADC（USB8582）
14 位高分辨率 ADC（USB8584）
16 位高分辨率 ADC（USB8586）
模擬輸入帶寬高達 50M
板載 2GB 內存
可編程輸入電壓量程范圍±1V 或±5V
B-1 路 PFI 程控配置接口（即數字觸發 PFI 輸入、觸發輸出）
全自動校準
支持連續采樣和有限點采樣
支持多卡同步采集
指標參數
|
AD模擬量輸入
|
ADC分辨率
|
12Bit（USB8582）/14Bit（USB8584）/16Bit（USB8586）
|
|
輸入通道
|
8路單端
|
|
輸入量程
|
±5V、±1V
|
|
采樣率
|
高達100MHz
|
|
采樣方式
|
同步采樣
|
|
存儲器深度
|
板載2GB內存
|
|
校準方式
|
軟件自動校準
|
|
耦合方式
|
直流耦合、交流耦合
|
|
觸發源
|
軟件觸發、模擬觸發、數字信號觸發、
同步信號觸發[TRIG0..7]
|
|
觸發源輸入范圍
|
ATR輸入范圍
|
同AD量程
|
|
DTR輸入范圍
|
TTL電平
|
|
輸入阻抗
|
1MΩ（50Ω可定制）
|
|
模擬帶寬
|
50MHz (-3dB典型值)
|
|
時鐘源
|
內部時鐘、外部時鐘
|
產品配件
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
