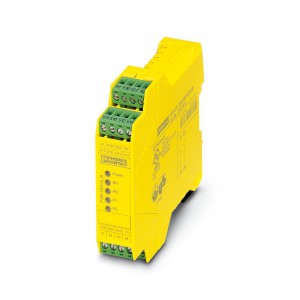

菲尼克斯安全繼電器PSR-SPP- 24DC/SDC4/2X1/B-2981499

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

PSR-CE 系列經濟款菲尼克斯繼電器

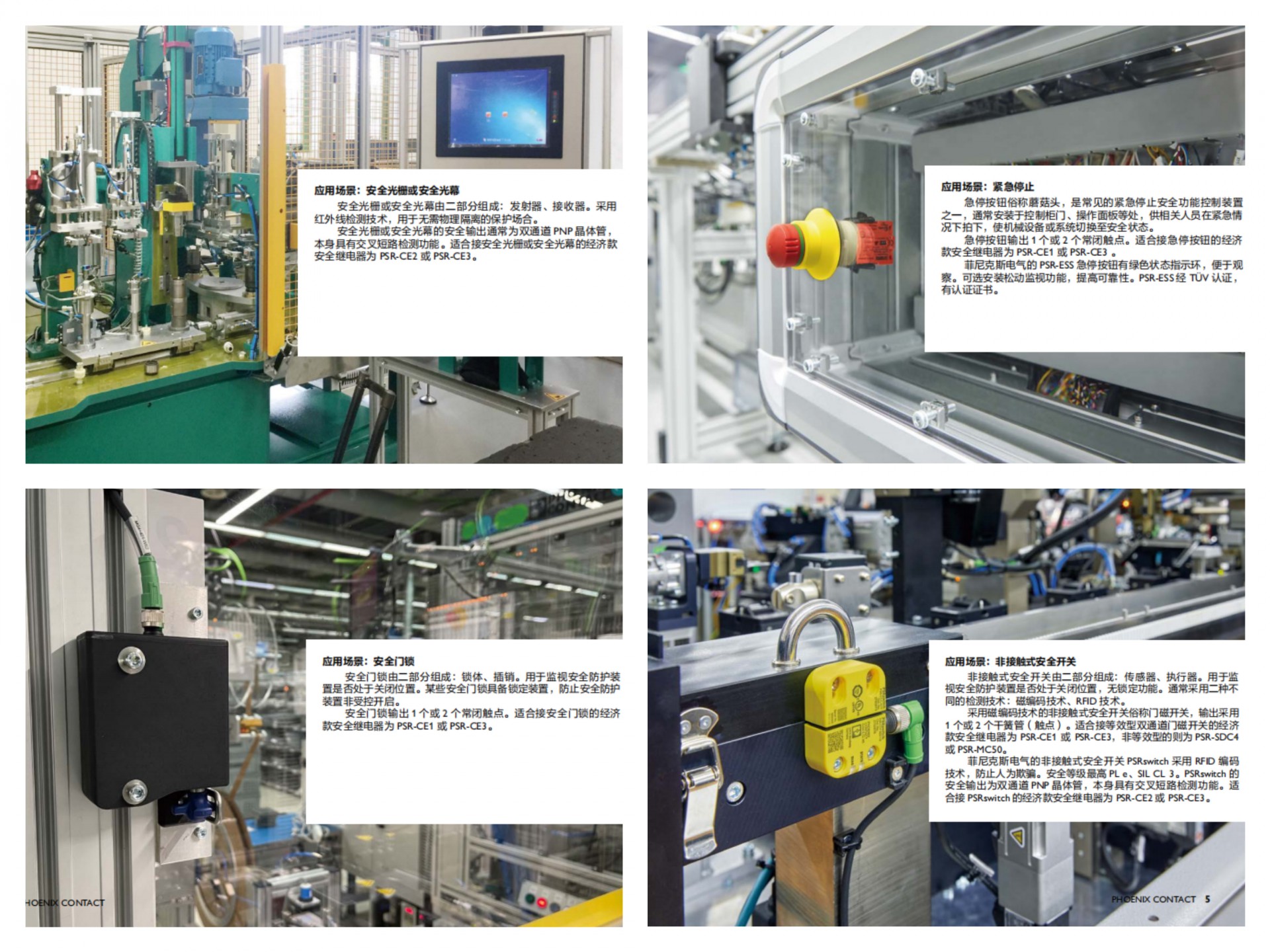

l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控

l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控

l PSR-CE3 適用于上述所有傳感器

l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能

l ***高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)

l 輸出為3個常開觸點、1個常閉觸點

l 模塊寬度22.5mm，可插拔式螺釘端子

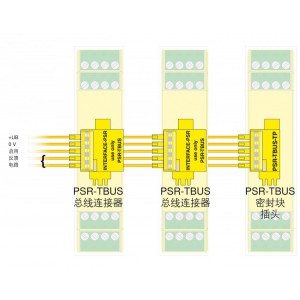

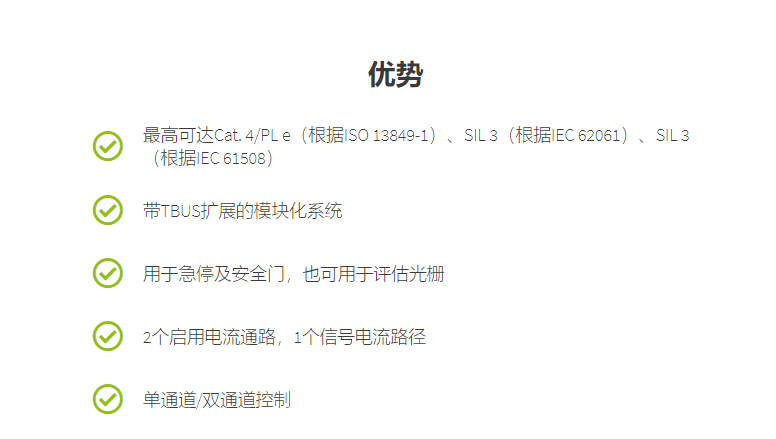

菲尼克斯繼電器，適用于急停、安全門和磁性開關以及光柵，***高可達SIL 3、Cat. 4、PL e安全等級，符合EN ISO 13849標準，2個常開觸點，帶TBUS接口，自動或手動激活，可插拔的直插式接線端子

一、產品屬性

產品類型	安全繼電器
應用	急停按鈕
	安全門
	光柵
	電磁開關
機械壽命	約 10⁷ 開關次數
繼電器型號	帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準

二、電氣特性

額定條件下的***大功耗	1.68 W
額定操作模式	100 %符合條件
額定絕緣電壓	250 V
額定過電壓／絕緣	4kV/基礎安全隔離（輸入回路和常開安全觸點輸出之間6kV增強型安全隔離。）

三、特性

安全數據
停止類別	0
安全數據: EN ISO 13849
分類	4 (無延時觸點)
性能等級（PL）	e
安全數據: IEC 61508 - 高要求
名稱	上述詳情基于以下計算基礎得出： Dop:365.25天（假設） hop:24小時（假設） tcycle: 3600秒（假設） AC-15B10d，6A:300000（制造商規定值）該數據僅適用于每年至少需要啟用一次安全功能的場合。僅適用于報警觸點位置不變的場合！
安全完整性水平（SIL）	3
SFF單通道	99.48 %
SFF雙通道	99.82 %
平均危險故障時間 (MTTFD)	450586年數
每小時危險故障可能性（PFHD）	2.53 x 10^-10
診斷范圍（DC）	99 %
認證測試周期	240月
安全數據: IEC 61508 - 低要求
名稱	該數據僅在需求率不超過每年一次的情況下生效。
安全完整性水平（SIL）	3
SFF單通道	99.48 %
SFF雙通道	90.34 %
平均危險故障時間 (MTTFD)	11319年數
所需求的危險故障可能性（PFHAVG）	1.43 x 10^-4
診斷范圍（DC）	0 %
認證測試周期	40月
使用周期	240月
