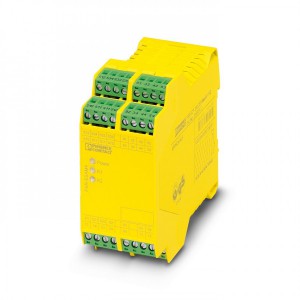

菲尼克斯安全繼電器PSR-SCP- 24UC/ESAM4/8X1-2963912

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

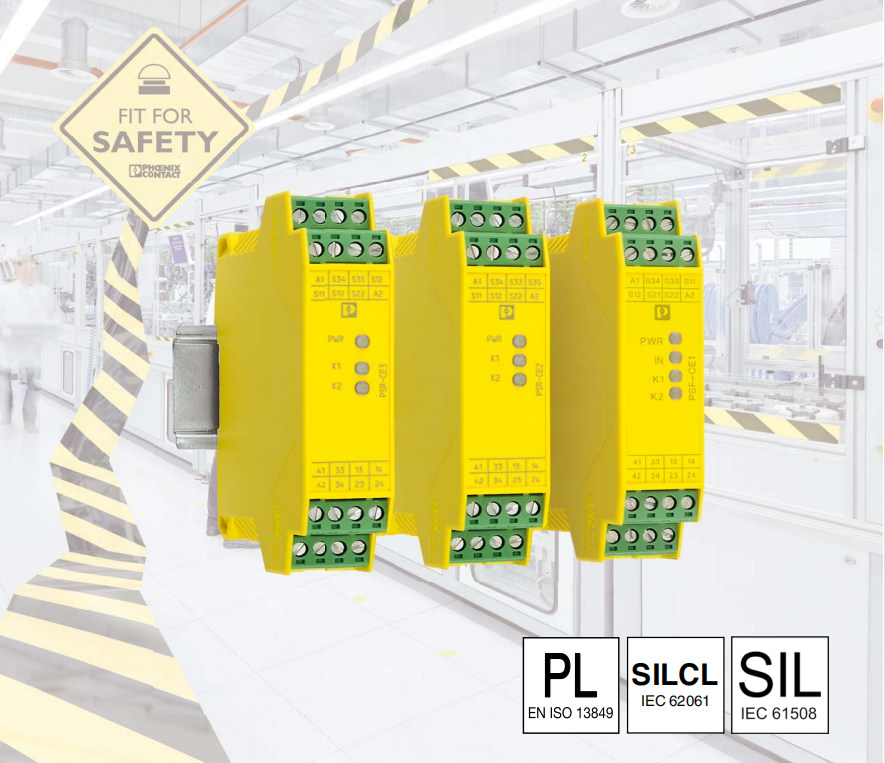

PSR-CE 系列經濟款菲尼克斯繼電器

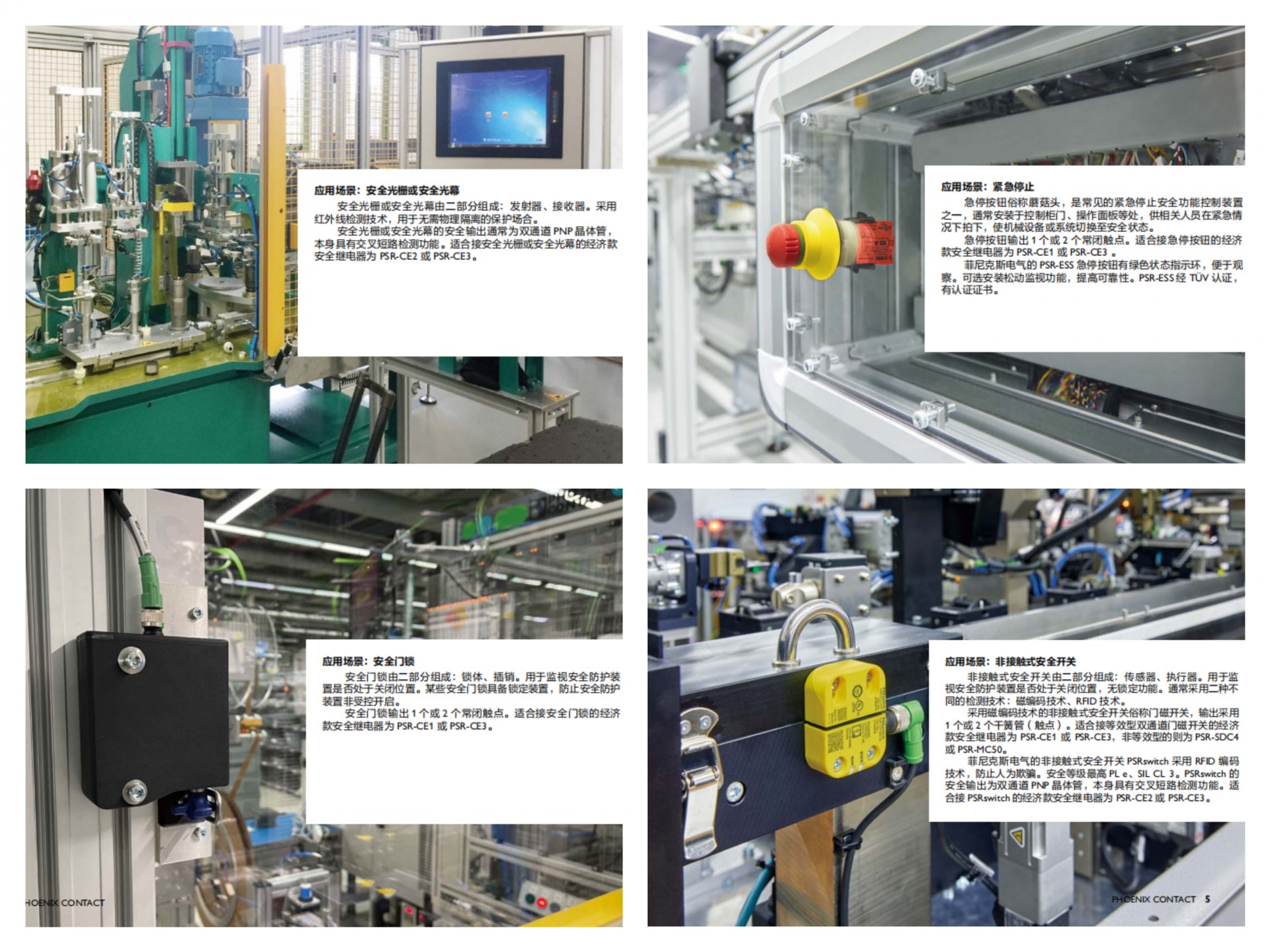

l PSR-CE1 適用于急停、行程開關、安全門鎖、拉繩開關等“常閉觸點型傳感器”監控

l PSR-CE2 適用于安全光幕、激光掃描儀、非接觸式感應開關（OSSD）等“24V DC有源信號輸出傳感器”監控

l PSR-CE3 適用于上述所有傳感器

l PSR-CE2、PSR-CE3 具有帶監控的手動復位功能

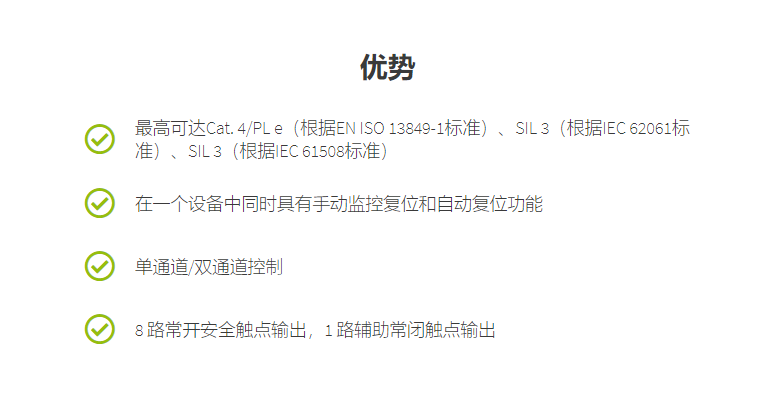

l ***高符合 Cat. 4,PL e(EN ISO 13849-1)、SIL 3(EN 61508)、SILCL 3(EN 62061)

l 輸出為3個常開觸點、1個常閉觸點 模塊寬度22.5mm，可插拔式螺釘端子

菲尼克斯繼電器，用于急停和安全門監控，安全等級可達EN ISO 13849標準的SIL 3或Cat. 4、PL e，單通道或雙通道運行，8個啟用電流通路，US = 24 V DC，“熱”插拔螺釘式接線端子

一、產品屬性

產品類型	安全繼電器
應用	急停按鈕
應用	安全門
機械壽命	約 10⁷ 開關次數
繼電器型號	帶機械聯鎖觸點的機電式繼電器，符合IEC/EN 61810-3標準

二、電氣特性

額定條件下的***大功耗	31.7 W (US = 26.4 V，IL² = 144 A²，PTotal max = 2.9 W + 28.8 W)
額定操作模式	100 %符合條件
額定絕緣電壓	250 V

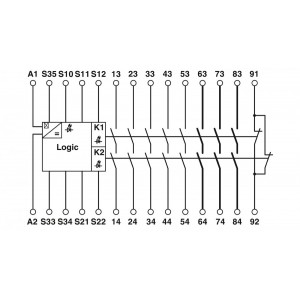

額定過電壓／絕緣	4 kV基礎安全隔離：所有電流通路與外殼之間6 kV增強型隔離耐壓：在A1/A2與63/64, 73/74, 83/84之間在S10/S11/S12/S33/S34/S35與63/64, 73/74, 83/84之間在63/64, 73/74, 83/84相互之間

三、特性

安全數據
停止類別	0
安全數據: EN ISO 13849
分類	4
性能級別(PL)	e (3 A DC13；3 A AC15；8760次開關循環/年)
安全數據: IEC 61508 - 高要求
設備類型	A類
安全完整性水平(SIL)	3
每小時危險可能(PFHD)	5.06 x 10^-10 (3 A DC13；3 A AC15；8760次開關循環/年)
認證測試周期	240 月
使用周期	240 月
安全數據: IEC 61508 - 低要求
名稱	該數據僅在需求率不超過每年一次的情況下生效。
設備類型	A類
安全完整性水平（SIL）	3
所需求的危險故障可能性（PFHAVG）	1.48 x 10^-4
認證測試周期	77 月
使用周期	240 月
