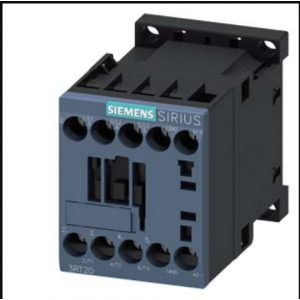

功率接觸器，AC-3e/AC-3， 16 A，7.5 kW / 400 V， 1 NO，230 V AC，50/60 Hz 3 極，尺寸 S00 螺栓型端子
產品品牌名稱		SIRIUS
產品名稱		功率接觸器
產品類型名稱		3RT2
綜合技術數據
接觸器的結構尺寸		S00
產品擴展
● 用于通訊的功能模塊		否
● 輔助開關		是
損耗功率 [W] 電流測定值時
● AC 時 在熱運行狀態中		3 W
● AC 時 在熱運行狀態中 每個電極		1 W
● 無負載電流份額 典型		5.7 W
絕緣電壓
● 主電路的 污染度 3 時 測定值		690 V
● 輔助電路 污染度 3 時 測定值		690 V
抗沖擊電壓能力
● 主電路的 測定值		6 kV
● 輔助電路 測定值		6 kV
針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1		400 V
耐沖擊性 方波沖擊時
● AC 時		7,3g / 5 ms, 4,7g / 10 ms
耐沖擊性 正弦沖擊時
● AC 時		11,4g / 5 ms, 7,3g / 10 ms
機械式使用壽命（轉換周期）
● 接觸器的 典型		30 000 000
● 帶有電子調適輔助開關塊的接觸器的 典型		5 000 000
● 帶有輔助開關塊的接觸器的 典型		10 000 000
參考標示 符合 IEC 81346-2:2009		Q
RoHS 指令（日期）		10/01/2009
環境條件
安裝高度 高度超出水平面以上 ***大值		2 000 m
環境溫度
● 運行期間		-25 ... +60 °C
● 存放期間		-55 ... +80 °C
相對空氣濕度 ***小值		10 %
相對空氣濕度 55 ℃ 時 根據 IEC 60068-2-30 ***大值		95 %
主電路
極數 用于主電路		3
常開觸點數量 用于主觸點		3
工作電壓
● AC-3 時 測定值 ***大值		690 V
● AC-3e 時 測定值 ***大值		690 V
工作電流
● AC-1 時 400 V 時 環境溫度 40 °C 時 測定值		22 A
● AC-1 時
— ***高 690 V 環境溫度 40 °C 時 測定值		22 A
— ***高 690 V 環境溫度 60 °C 時 測定值		20 A
● AC-3 時
— 400 V 時 測定值		16 A
— 500 V 時 測定值		12.4 A
— 690 V 時 測定值		8.9 A
● AC-3e 時
— 400 V 時 測定值		16 A
— 500 V 時 測定值		12.4 A
— 690 V 時 測定值		8.9 A
● AC-4 400 V 時 測定值		11.5 A
● AC-5 A 時 ***高 690 V 測定值		19.4 A
● AC-5b 時 ***高 400 V 測定值		13.2 A
● AC-6a 時
— 至 230 V 電流峰值 n=20 時 測定值		9.6 A
— ***高 400 V 電流峰值 n=20 時 測定值		9.6 A
— ***高 500 V 電流峰值 n=20 時 測定值		9.6 A
— ***高 690 V 電流峰值 n=20 時 測定值		8.9 A
● AC-6a 時
— 至 230 V 電流峰值 n=30 時 測定值		6.6 A
— ***高 400 V 電流峰值 n=30 時 測定值		6.4 A
— ***高 500 V 電流峰值 n=30 時 測定值		6.4 A
— ***高 690 V 電流峰值 n=30 時 測定值		6.4 A
***小橫截面 在主電路中 ***大 AC-1 測定值時		4 mm²
工作電流 約 200000 次操作循環 AC-4
● 400 V 時 測定值		5.5 A
● 690 V 時 測定值		4.4 A
工作電流
● 在 1 個導電回路中 DC-1時
— 24 V 時 測定值		20 A
— 110 V時 測定值		2.1 A
— 220 V 時 測定值		0.8 A
— 440 V 時 測定值		0.6 A
— 600 V 時 測定值		0.6 A
● 在 2 個串聯導電回路中 DC-1時
— 24 V 時 測定值		20 A
— 110 V時 測定值		12 A
— 220 V 時 測定值		1.6 A
— 440 V 時 測定值		0.8 A
— 600 V 時 測定值		0.7 A
● 在 3 個串聯導電回路中 DC-1時
— 24 V 時 測定值		20 A
— 110 V時 測定值		20 A
— 220 V 時 測定值		20 A
— 440 V 時 測定值		1.3 A
— 600 V 時 測定值		1 A
● 在 1 個導電回路中 DC-3 時 DC-5 時
— 24 V 時 測定值		20 A
— 110 V時 測定值		0.15 A
● 在 2 個串聯導電回路中 DC-3 時 DC-5 時
— 24 V 時 測定值		20 A
— 110 V時 測定值		0.35 A
● 在 3 個串聯導電回路中 DC-3 時 DC-5 時
— 24 V 時 測定值		20 A
— 110 V時 測定值		20 A
— 220 V 時 測定值		1.5 A
— 440 V 時 測定值		0.2 A
— 600 V 時 測定值		0.2 A
