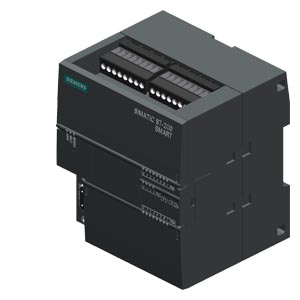

SIMATIC S7-200 SMART CPU CR20s， 緊湊型 CPU，AC/DC/繼電器， 機載 I/O： 12 個數字輸入端 24V DC；8 個數字輸出端，繼電器 2A； 電源：AC， 47 - 63Hz 時，85 - 264V AC， 程序存儲器/數據存儲器 20 KB |
| 一般信息 |
| 產品類型標志 |
CPU CR20 AC/DC / 繼電器 |
| 附帶程序包的 |
| ● 工程系統 |
STEP 7 Micro/WIN SMART |
| 安裝方式/安裝 |
| 導軌安裝 |
是; 標準導軌 |
| 電源電壓 |
| 額定值 (AC) |
230 V; AC 230 V (L1, N) |
| ● AC 120 V |
是; AC 85 ... 132 V |
| ● AC 230 V |
是; AC 170 ... 264 V |
| 允許范圍，下限 (AC) |
85 V |
| 允許范圍，上限 (AC) |
264 V |
| 反極性保護 |
否 |
| 電源頻率 |
| ● 允許范圍，下限 |
47 Hz |
| ● 允許范圍，上限 |
63 Hz |
| 負載電壓 L+ |
| ● 額定值 (DC) |
24 V |
| ● 允許范圍，下限 (DC) |
5 V |
| ● 允許范圍，上限 (DC) |
250 V |
| 輸入電流 |
| 耗用電流（額定值） |
60 mA; 220 V AC 時 |
| 耗用電流，***大值 |
80 mA; 220 V AC 時 |
| 接通電流，***大值 |
16.3 A; 264 V 時 |
| 功率損失 |
| 功率損失，***大值 |
6 W |
| 存儲器 |
| 存儲器類型 |
DDR |
| 閃存 |
是 |
| RAM |
是 |
| 微型存儲卡 |
否 |
| CPU-處理時間 |
| 對于位運算，典型值 |
150 ns; / 說明 |
| 對于字運算，典型值 |
1.2 µs; / 說明 |
| 對于浮點運算，典型值 |
3.6 µs; / 說明 |
| 硬件擴展 |
| 集成電源 |
否 |
| 時間 |
| 時鐘 |
| ● 類型 |
軟件時鐘 |
| ● 硬件時鐘（實時時鐘） |
否 |
| 數字輸入 |
| 數字輸入端數量 |
12; 集成 |
| ● 可用來實現技術功能的輸入端 |
4; HSC：4 @ 100 kHz 單相，2 @ 50 kHz A/B 相 |
| 源型輸入/漏性輸入 |
是 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V; DC，4 mA 額定值 |
| ● 對于信號“0” |
< 5 V DC |
| ● 對于信號“1” |
+15 至 +30 V |
| 輸入電流 |
| ● 對于信號“0”，***大值（允許的閉路電流） |
1 mA |
| ● 對于信號“1”，典型值 |
4 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 可參數化 |
是; 0.2 µs、0.4 µs、0.8 µs、1.6 µs、3.2 µs、6.4 µs 和 12.8 µs，在 4 組中均可選擇 |
| — 從“0”到“1”時，***小值 |
0.2 µs |
| — 從“0”到“1”時，***大值 |
12.8 µs |
| 對于報警輸入端 |
| — 可參數化 |
是 |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m; 標準入口： 500 m，快速計數器： 50 m |
| ● 未屏蔽，***大值 |
300 m |
| 數字輸出 |
| 數字輸出端數量 |
8; 繼電器 |
| 輸出端的通斷能力 |
| ● 電阻負載時的***大值 |
2 A |
| ● 照明負載時的***大值 |
30 W; DC 時 30 W，AC 時 200 W |
| 電阻負載時的輸出延遲 |
| ● 從 “0” 到“1”，***大值 |
10 ms; ***大值 |
| ● 從 ”1” 到“0”，***大值 |
10 ms; ***大值 |
| 開關頻率 |
| ● 電阻負載的脈沖輸出端，***大值 |
1 Hz |
| 繼電器輸出端 |
| ● 繼電器輸出端數量 |
8 |
| ● ***大操作循環數 |
10 000 000; 在負載額定電壓為 100000 時，機械電流為 1 千萬 |
| 導線長度 |
| ● 屏蔽，***大值 |
500 m |
| ● 未屏蔽，***大值 |
300 m |
| 接口 |
| 工業以太網接口數量 |
0 |
| RS 485 接口數量 |
1 |
| 光學接口 |
否 |
| 1. 接口 |
| 接口類型 |
RS 485（***大 187.5 Mbps） |
| 電位隔離 |
是; 500 V AC 或 707 V DC |
| 物理接口 |
| ● RS 485 |
是 |
| ● 接口規格 |
9 針 Sub-D 接口 |
| 協議 |
| PROFINET IO 支持的協議 |
否 |
| PROFIBUS |
否 |
| 協議（以太網） |
| ● TCP/IP |
否 |
| EMV |
| 抗靜態放電干擾的能力 |
| ● 抗靜態放電干擾的能力符合 IEC 61000-4-2 |
是 |
| — 空氣放電時的試驗電壓 |
8 kV |
| — 接觸放電時的試驗電壓 |
4 kV |
| 針對高頻電磁場的抗干擾能力 |
| ● 針對高頻射線的抗干擾性，符合 IEC 61000-4-3 |
是; 10 V/m，80 至 1000 MHz（符合 IEC 61000-4-3）；10 V/m，900 MHz，1.89 GHz,50 % ED（符合 IEC 61000-4-3） |
| — 高頻輻射的頻率范圍 |
80 MHz ~ 1 GHz 時 10 V/m，1.4 GHz ~ 2 GHz 時 3 V/m，87 MHz ~ 108 MHz、174 MHz ~ 230 MHz、470 MHz ~ 790 MHz、1.4 GHz ~ 2 GHz 時 3 V/m，2 GHz ~ 2.7 GHz 時 1 V/m |
| 與導線相關的抗干擾能力 |
| ● 電源導線的抗干擾能力符合 IEC 61000-4-4 |
是; ±2 kV 符合 IEC 61000-4-4，脈沖；浪涌測量附帶保護元件 |
| ● 信號導線的抗干擾能力，符合 IEC 61000-4-4 |
是; ±2 kV 符合 IEC 61000-4-4，脈沖 |
| 針對沖擊電壓的抗干擾能力（浪涌） |
| ● 電源導線的抗干擾能力符合 IEC 61000-4-5 |
是; ±1 kV（符合 IEC 61000-4-5；1995；對稱浪涌），±2 kV（符合 IEC 61000-4-5；1995；非對稱浪涌），不需要外部保護電路 |
| ● 非對稱耦合 |
|
| — 電源導線上的試驗電壓 |
2 kV |
| — 信號導線（大于 30 米）上的試驗電壓 |
2 kV |
| 針對通過高頻場引起的導線干擾量的抗干擾能力 |
| ● 針對高頻饋電的抗干擾性，符合 IEC 61000-4-6 |
是; 10 V，150 kHz 到 80 MHz（根據 IEC 61000-4-6） |
