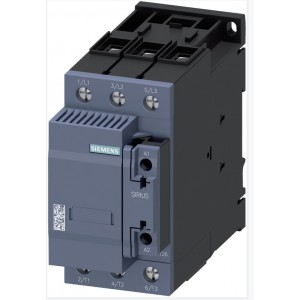

西門子接觸器3RT2系列 3RT26361AN23 額定電流：72.2A
點擊圖片查看原圖
品牌： 西門子
系列： 3RT
單價： 面議
所在地： 北京
有效期至： 長期有效
最后更新： 2023-04-25 15:43
瀏覽次數： 193
詢價
店鋪基本資料信息

 產品詳細說明

3RT2636-1AN23



CONT.,AC6B:50KVAR 1NO+1NC 220VAC50/60HZ



  • 產品信息細節
    •
  • 技術數據
    •
  • CAx數據

技術數據

電容器接觸器，AC-6b 50 kVAr，/ 400 V 1 NO + 1 NC，220 V AC，50/60 Hz 3 極，尺寸 S2 螺栓型端子連接
產品品牌名稱 SIRIUS
產品名稱 電容接觸器
產品類型名稱 3RT26
綜合技術數據
接觸器的結構尺寸 S2
產品擴展 輔助開關 是
絕緣電壓
● 主電路的 污染度 3 時 測定值 690 V
● 輔助電路 污染度 3 時 測定值 690 V
抗沖擊電壓能力
● 主電路的 測定值 6 kV
● 輔助電路 測定值 6 kV
針對安全隔離的***大允許電壓 在線圈和主觸點之間 符合 EN 60947-1 400 V
耐沖擊性 方波沖擊時
● AC 時 6.8g / 5 ms, 4g / 10 ms
耐沖擊性 正弦沖擊時
● AC 時 10.6g / 5 ms, 6.2g / 10 ms
機械式使用壽命（轉換周期）
● 帶有輔助開關塊的接觸器的 典型 3 000 000
電氣使用壽命（操作循環） 200 000
參考標示 符合 IEC 81346-2:2009 Q
RoHS 指令（日期） 05/01/2014
環境條件
安裝高度 高度超出水平面以上 ***大值 2 000 m
環境溫度
● 運行期間 -25 ... +60 °C
● 存放期間 -55 ... +80 °C
相對空氣濕度 ***小值 10 %
相對空氣濕度 55 ℃ 時 根據 IEC 60068-2-30 ***大值 95 %
主電路
極數 用于主電路 3
常開觸點數量 用于主觸點 3
常閉觸點數量 用于主觸點 0
工作電流 AC-6b 時 690 V 時 環境溫度 60 °C 時 測定值 72.2 A
工作無功功率 AC-6b 時
● 230 V時 50/60 Hz 時 環境溫度 60 °C 時 測定值 10 ... 29 kvar
● 400 V 時 50/60 Hz 時 環境溫度 60 °C 時 測定值 17 ... 50 kvar
● 500 V 時 50/60 Hz 時 環境溫度 60 °C 時 測定值 21 ... 63 kvar
● 690 V 時 50/60 Hz 時 環境溫度 60 °C 時 測定值 29 ... 86 kvar
空載運行頻率
● AC 時 500 1/h
開關頻率 AC-6b 時
● 230 V時 ***大值 100 1/h
● 240 V 時 ***大值 100 1/h
● 400 V 時 ***大值 100 1/h
● 480 V 時 ***大值 60 1/h
● 500 V 時 ***大值 55 1/h
● 600 V 時 ***大值 40 1/h
● 690 V 時 ***大值 30 1/h
控制電路/控制
電壓類型 AC
電壓類型 控制饋電電壓的 AC
控制饋電電壓 AC 時
● 50 Hz 時 測定值 220 V
● 60 Hz 時 測定值 220 V
控制饋電電壓頻率
● 1 測定值 50 Hz
工作區要素控制饋電電壓測定值 電磁線圈的 AC 時
● 50 Hz 時 0.8 ... 1.1
● 60 Hz 時 0.85 ... 1.1
起動視在功率 電磁線圈的 AC 時 210 VA
感應功率因數 對于線圈的起動功率 0.69
停機視在功率 電磁線圈的 AC 時 17.2 VA
感應功率因數 對于線圈的停機功率 0.36
關閉延遲
● AC 時 10 ... 80 ms
打開延遲
● AC 時 10 ... 18 ms
電弧持續時間 10 ... 20 ms
控制規格 開關操動機構的 標準 A1 - A2
輔助電路
常閉觸點數量 用于輔助觸點 1
● 可加裝 1
● 無延遲轉換的 1
常開觸點數量 用于輔助觸點 1
● 可加裝 1
● 無延遲轉換的 1
工作電流 輔助觸頭的 AC-12 時 ***大值 10 A
工作電流 輔助觸頭的 AC-15 時
● 230 V時 6 A
● 400 V 時 3 A
工作電流 輔助觸頭的 DC-13 時
● 24 V 時 6 A
● 60 V 時 2 A
● 110 V時 1 A
● 125 V 時 0.9 A
● 220 V 時 0.3 A
接觸可靠性 輔助觸頭的 0,00000001
UL/CSA 額定數據
觸點負荷能力 輔助觸頭的 符合 UL A600 / Q600
保護裝置，防止短路導致開關裝置損壞。
熔斷體規格
● 用于主電路的短路保護 對于相配類型1 需要 gG: 160 A (690 V, 50 kA)
● 用于輔助開關的短路保護 需要 gG: 10 A (500 V, 1 kA)
裝入/固定/外廓尺寸
裝入位置 可垂直安裝面可旋轉 +/-180°，在垂直安裝面可向前和向后傾斜 +/- 22.5°
緊固類型 按照DIN EN 50022在35mm安裝導軌上的螺絲固緊和扣接固緊
高度 114 mm
寬度 65 mm
深度 130 mm
須遵守間距
● 單列式安裝的 側向地 10 mm
● 到接地部件 側向地 10 mm
接口/ 接線端子
電氣連接規格
● 用于主電路 螺栓連接
● 用于輔助和控制電路 螺栓連接
● 接觸器上 用于輔助觸點 螺栓連接
● 電磁線圈的 螺栓連接
可連接的導線截面類型
● 用于主觸點
— 單芯線的 2x (1 ... 16 mm²)
— 多芯線 2x (10 ... 35 mm²), 1x (10 ... 50 mm²)
— 單芯線或多芯線 2x (1 ... 35 mm²), 1x (1 ... 50 mm²)
— 細芯線的 帶有電纜末端加工 2x (1 ... 25 mm²), 1x (1 ... 35 mm²)
● 在 AWG 導線處 用于主觸點 2x (18 ... 2), 1x (18 ... 0)
可連接的導線截面類型
● 用于輔助觸點
— 單芯線的 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm²
— 單芯線或多芯線 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²), 2x 4 mm²
— 細芯線的 帶有電纜末端加工 2x (0.5 ... 1.5 mm²), 2x (0.75 ... 2.5 mm²)
● 在 AWG 導線處 用于輔助觸點 2x (20 ... 16), 2x (18 ... 14), 2x 12
可連接的***小橫截面類型 用于主觸點 AC-6b 時
● 40 °C 時 1x 35 mm²
● 60 °C 時 1x 50 mm²
AWG 號碼 作為已編碼可連接的導線截面 用于主觸點 18 ... 0
安全
產品功能
● 鏡像觸點符合 IEC 60947-4-1 否
● 優先級控制符合 IEC 60947-5-1 否
防護等級 IP 正面的 符合 IEC 60529 IP20
防接觸保護 正面的 符合 IEC 60529 確保從前部垂直觸摸時手指安全
