技術數據

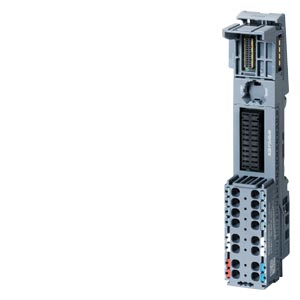

		SIMATIC ET 200SP， 基礎單元 BU20-P12+A0+4B， 類型 B1 的基礎單元， 包裝單位：1 件， 直插式端子， 不帶 AUX 端子， 已向左橋接， 寬x高：20mmx117mm
一般信息
產品類型標志		BU 類型 B1
硬件功能狀態		從 FS10 起
電源電壓
額定值 (DC)		參見手冊
● 用于 P1 和 P2 母線		24 V
● 用于 AUX 總線		24 V; 與 P1/P2 母線或 PE 相同的電位組
● 用于過程端子		24 V
額定值 (AC)		參見手冊
● 用于 P1 和 P2 母線		230 V
● 用于 AUX 總線		230 V; 與 P1/P2 母線或 PE 相同的電位組
● 用于過程端子		230 V
電源導線的外部保險裝置		是
電源濾波器
● 集成		否
電流承載能力
***高可達 60 ℃，***大值		10 A
用于 P1 和 P2 母線，***大值		10 A
用于 AUX 總線，***大值		10 A
用于過程端子，***大值		5 A
硬件擴展
自動編碼		是
插槽
● 插槽數量		1
電位隔離
在背板總線和電源電壓之間		是
過程端子和電源電壓之間		是; 不適用于過程端子 9 至 12
電源總線和電源電壓之間		是
絕緣
絕緣測試，使用		3100 V DC
環境要求
運行中的環境溫度
● 水平安裝，***小值		-30 °C
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-30 °C
● 垂直安裝，***大值		50 °C
參考海平面的運行高度
● ***大海拔安裝高度		2 000 m; 根據需要：安裝高度高于 2000 m
連接技術 / 標題
端子
● 端子類型		Push-In 端子
● 接口橫截面***小值		0.14 mm²; AWG 26
● 接口橫截面***大值		2.5 mm²; AWG 14
● 外設模塊過程端子數量		12; Pro 插槽
● AUX 總線端子數量		0
● 附加端子數量		0
● 連接 P1 和 P2 母線的端子的數量		0; Pro 插槽
尺寸
寬度		20 mm
高度		117 mm
深度		35 mm
重量
重量，約		48 g
