一、產品簡介及用途：

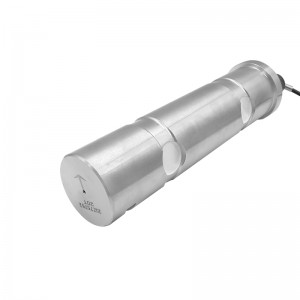

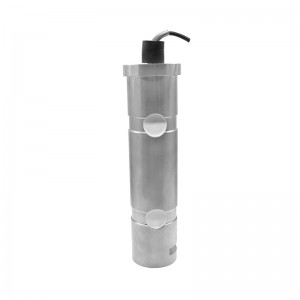

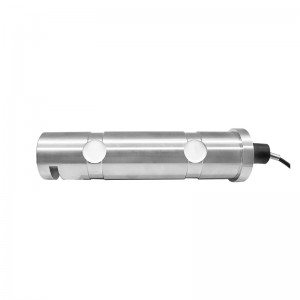

LCZ-112A傳感器采用軸銷外形雙剪切梁結構，具有抗偏載、抗扭曲、精度高等特點，是測量軸承、滑輪等構件的徑向 載荷或鋼絲繩張力的專用傳感器，它可以代替滑輪軸銷安裝在結構中作徑向力測量。既能起到替代原有軸的功能，又起到稱重測力傳感器的作用，從而使整個稱重測力系統的機械部件大大簡化�？蛇m用于起重、水利、船舶等行業的過程控制及系統測量。
二、產品結構與外形尺寸：
| 量 程 |
ΦA |
L |
C |
D |
E |
F |
G |
| 1t~5t |
Φ40 |
120 |
15 |
15 |
25 |
6 |
6 |
| 8~10t |
Φ55 |
160 |
20 |
22 |
40 |
8 |
8 |
| 15~20t |
Φ65 |
200 |
25 |
27 |
50 |
10 |
8 |
| 30~40t |
Φ85 |
250 |
30 |
32 |
80 |
12 |
10 |
傳感器接線示意圖： 傳感器受力圖：
三、產品規格選型
技術指標
| 參 數 |
技術參數 |
參 數 |
技術參數 |
| 量程 |
1t~40t |
輸出電阻 |
700±5Ω |
| 輸出靈敏度 |
1.0~1.5±0.05mV/V |
工作溫度范圍 |
-20~+70℃ |
| 非線性 |
±0.1~±0.3%F.S. |
安全過載 |
150%F·S |
| 滯后誤差 |
±0.1%F.S. |
絕緣電阻 |
≥2000MΩ |
| 重復性誤差 |
±0.1%F.S. |
激勵電壓 |
5V~12V |
| 蠕變 |
±0.05%F.S. |
防護等級 |
IP66 |
| 零點溫度系數 |
±0.05%F.S./10℃ |
材質 |
合金鋼、不銹鋼 |
| 靈敏度溫度系數 |
±0.05%F.S./10℃ |
線纜 |
Φ5x3m |
| 輸入電阻 |
750±30Ω |
|
|
