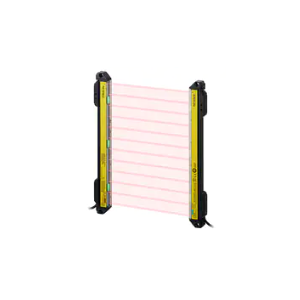

型號

GL-S24SH

類型

薄型

檢測精度(***小檢測物體)

ø25 mm

光軸間距

20 mm

檢測距離

0.1 至 2 m

有效開孔角度

***大±3.75°(2 m)

光源

紅外 LED(870 nm)

響應時間

有線同步/單線/光同步(通道 0)時

ON→OFF

7*1

OFF→ON

49.3*2

非同步→ON

64.9*3

光同步(通道 A/B)時

ON→OFF

9.5*1

OFF→ON

53*2

非同步→ON

74.7*3

檢測模式

保護區域內無干擾時接通

同步方式

光同步/ 有線同步(可根據布線加以選擇)

防相互干擾功能

光同步: 通過開關設置***多可防止 2 臺設備干擾
有線同步: ***大可自動防止 2 臺設備干擾

控制輸出 (OSSD 輸出)

輸出類型

晶體管輸出 x 2(PNP/NPN 可通過纜線進行切換)

***大負載電流

300 mA 以下

冗余電壓(開啟期間)

***大 2.5 V(纜線長度 5 m 時)

關閉時電壓

***大 2.0 V(纜線長度 5 m 時)

泄漏電流

***大 200 µA

***大負載容量

2.2 µF

負載接線電阻

***大 2.5

輸入1/2

短路電流: 約 1 mA

電源

消耗電流(mA)

中心顯示燈亮起時

發射器

41*4

接收器

64*4

中心顯示燈關閉時

發射器

28*4

接收器

51*4

電源電壓

24 VDC ±20% 脈沖(P-P)10% 以下 Class2

保護電路

電源反接保護、各輸出短路保護、各輸出浪涌保護

符合規格

EMC

EMS

IEC61496-1、EN61496-1、UL61496-1

EMI

EN55011 ClassA、FCC Part15B ClassA、ICES-003 ClassA

安全

IEC61496-1、EN61496-1、UL61496-1(Type 4 ESPE)
IEC61496-2、EN61496-2、UL61496-2(Type 4 AOPD)
IEC61508、EN61508 (SIL3)、IEC62061、EN62061(SIL CL3)
EN ISO13849-1: 2015(Category 4， PLe)
UL508、UL1998
GB4584

環境抗耐性

外殼防護級

IP65/IP67 (IEC60529)

過電壓類別

II

環境光照

白熾燈：3,000 lux 以下、日光：20,000 lux 以下

使用環境溫度

-10 至 +50 °C (無凍結)

存放環境溫度

-25 至 +60 °C (無凍結)

使用環境濕度

15 至 85 % RH (無凝結)

存放環境濕度

15 至 95 % RH

抗震性

10 至 55 Hz、雙振幅 0.7 mm、X,Y,Z 方向各 20 次掃頻

耐沖擊性

100 m/s2 (約 10 G)、16 ms 脈沖、X,Y,Z 方向各 1,000 次

材料

主體外殼

聚芳酯

重量

發射器

185 g

接收器

190 g
