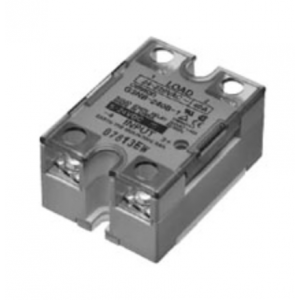

歐姆龍固態繼電器 G3NB 具備輸出（5至90A） 功能的SSR，價格合理
點擊圖片查看原圖
品牌： 歐姆龍
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-03-25 20:31
瀏覽次數： 436
詢價
店鋪基本資料信息

 產品詳細說明
歐姆龍固態繼電器 G3NB 具備輸出（5至90A） 功能的SSR，價格合理



型號列表



絕緣 過零功能 指示燈 可用的輸出負載
(參見注2)		 額定輸入電壓 型號
光電耦合器 有 有 AC24～220V下5 A
（40℃時）		 DC5～24V G3NB-205B-1 DC5～24V
AC24～220V下10A
（40℃時）		 G3NB-210B-1 DC5～24V
AC24～220V下20A
（40℃時）		 G3NB-220B-1 DC5～24V
AC24～220V下25 A
（40℃時）		 G3NB-225B-1 DC5～24V
AC24～220V下40A
（40℃時）		 G3NB-240B-1 DC5～24V
AC24～220V下75 A
（40℃時）		 G3NB-275B-1 DC5～24V
AC24～220V下90A
（40℃時）		 G3NB-290B-1 DC5～24V



注1. 所有型號均經過UL、CSA和TÜV認證。
2. 可用的輸出負載取決于環境溫度。請參見樣本中的“負載電流對比環境溫度”。

附件（另售）

一觸式安裝板



型號
R99-12 FOR G3NA



安裝支架



型號
R99-11



散熱器

可進行DIN導軌安裝的纖細型



型號 可用的SSR
Y92B-N50 G3NB-205B-1
G3NB-210B-1
Y92B-N100 G3NB-220B-1
Y92B-N150 G3NB-225B-1
G3NB-240B-1
Y92B-P250NF G3NB-275B-1
G3NB-290B-1





額定規格

輸入（環境溫度為25°C 時）



額定電壓 動作電壓 額定輸入電流 電壓水平
動作電壓 釋放電壓
DC5～24V DC4～32V 7mA以下 DC4V以下 DC1V以上



輸出



型號 可用的負載
額定負載電壓 負載電壓范圍 負載電流(參見注1) 浪涌電流
有散熱器
(參見注2)		 無散熱器
G3NB-205B-1 AC24～220V AC19～286V 0.1～6A（25°C時）
5 A�。�40°C時）		 0.1～3A
 (40°C時)		 60A
(60Hz， 1個周期)
G3NB-210B-1 0.1～15 A（25°C時）
10A （40°C時）		 0.1～4A
(40°C時)		 150A
(60Hz， 1個周期)
G3NB-220B-1 0.1～25 A（25°C時）
20A （40°C時）		 220A
(60Hz， 1個周期)
G3NB-225B-1 0.1～25 A（25°C時）
25 A （40°C時）		 220A
(60Hz， 1個周期)
G3NB-240B-1 0.1～40A（25°C時）
40A （40°C時）		 0.1～6A
(40°C時)		 410A
(60Hz， 1個周期)
G3NB-275B-1 1～90A（25°C時）
75 A�。�40°C時）		 1～7A
(40°C時)		 800A
(60Hz， 1個周期)
G3NB-290B-1 1～110A（25°C時）
90A　（40°C時）		 900A
(60Hz， 1個周期)



注1. 負載電流根據環境溫度而變化。請參見工程數據中的“負載電流對比環境溫度”。
2. 當使用了歐姆龍散熱器（參見選裝件） 或指定尺寸的散熱器時。
25℃時的值為負載電流的***大值。

特性



項目 G3NB-
205B-1		 G3NB-
210B-1		 G3NB-
220B-1		 G3NB-
225B-1		 G3NB-
240B-1		 G3NB-
275B-1		 G3NB-
290B-1
動作時間 負載電源周期的1/2+1ms以下
釋放時間 負載電源周期的1/2+1ms以下
輸出ON時的壓降 1.6V (RMS) 以下
漏電流 5mA以下(AC100V時)， 10mA以下(AC200V時)
絕緣電阻 100MΩ以上(DC500V時)
耐電壓 AC2,500V 50/60Hz 1分鐘
耐振動 毀壞： 10～55～10Hz， 0.35mm單振幅(0.7mm雙振幅)
耐沖擊 毀壞： 1,000m/s2
環境溫度 使用： -30～80°C (無結冰或結露)
保存： -30～100°C (無結冰或結露)
環境濕度 使用： 45%～85%
質量 約60g (G3NB-205B-1 ~ 225B)， 80g (G3NB-240B-1)， 110g (G3NB-275B-1 ~ 290B-1)



（單位：mm）

繼電器

注：除非另行注明， 否則所有單位均為毫米。

G3NB-205B-1
G3NB-210B-1
G3NB-220B-1
G3NB-225B-1

G3NB 外形尺寸 2

G3NB-240B-1

G3NB 外形尺寸 3

G3NB-275B-1
G3NB-290B-1

G3NB 外形尺寸 4

選裝件（另售）

一觸式安裝板

一觸式安裝板用于將G3NB安裝到DIN導軌上。

R99-12 FOR G3NA

G3NB 外形尺寸 7
G3NB 外形尺寸 8

散熱器

Y92B-N50散熱器（適用于G3NB-205B-1、G3NB-210B-1）

對于表面安裝，需要（從負載電流對比環境溫度的圖中）削減30%負載電流。
關于安裝方法，請參見“注意事項”。

G3NB 外形尺寸 10

Y92B-N100散熱器（適用于G3NB-220B-1）

對于表面安裝，需要（從負載電流對比環境溫度的圖中）削減30%負載電流。
關于安裝方法，請參見“注意事項”。

G3NB 外形尺寸 11

Y92B-N150散熱器（適用于G3NB-225B-1、G3NB-240B-1）

對于表面安裝，需要（從負載電流對比環境溫度的圖中）削減30%負載電流。
關于安裝方法，請參見“注意事項”。

G3NB 外形尺寸 12

Y92B-P250NF散熱器（適用于G3NB-275B-1、G3NB-290B-1）
