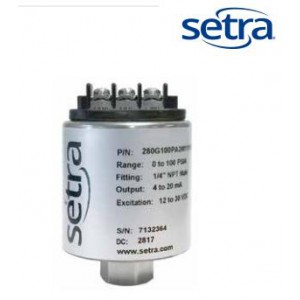

setra西特280G壓力變送器Setra 的 280 型是一款適合表壓、絕壓和復合壓測量的高精度傳感器，性能優異、價格適中。主要應用在·高壓測量·通用壓力測量·試驗臺等行業

setra西特280G壓力變送器測量表壓，4-20毫安輸出型號280G025PG2F11T1WNN,280G050PG2F11T1WNN,280G100PG2F11T1WNN,280G200PG2F11T1WNN,280G025PG2F11T1WNN,280G250PG2F11T1WNN,280G500PG2F11T1WNN,280G10CPG2F11T1WNN,280G30CPG2F11T1WNN,280G1050CPG2F11T1WNN，280G10KPG2F11T1WNN

280G1R6B2F11T1WNN,280G004B2F11T1WNN,280G006B2F11T1WNN,280G010B2F11T1WNN,280G016B2F11T1WNN,280G025B2F11T1WNN,

280G040B2F11T1WNN,280G060B2F11T1WNN,280G100B2F11T1WNN,280G001604B2F11T1WNN,280G250B2F11T1WNN,280G400B2F11T1WNN

280G700B2F11T1WNN



setra西特280G壓力變送器測量表壓型，輸出型號0.08-5.08V 電壓輸出型

280G025PG2F2ST1WNN,280G050PG2F2ST1WNN,280G100PG2F2ST1WNN,280G200PG2F2ST1WNN,280G025PG2F2ST1WNN,280G250PG2F2ST1WNN,280G500PG2F2ST1WNN,280G10CPG2F2ST1WNN,280G30CPG2F2ST1WNN,280G1050CPG2F2ST1WNN，280G10KPG2F2ST1WNN

280G1R6B2F2ST1WNN,280G004B2F2ST1WNN,280G006B2F2ST1WNN,280G010B2F2ST1WNN,280G016B2F2ST1WNN,280G025B2F2ST1WNN,

280G040B2F2ST1WNN,280G060B2F2ST1WNN,280G100B2F2ST1WNN,280G001604B2F2ST1WNN,280G250B2F2ST1WNN,280G400B2F2ST1WNN

280G700B2F11T1WNN





它內置具有特定量程的高精密電容敏感元件，精度達 ±0.073% FS，線性度優于同類產品，為測試與測量應用絕壓測量提供了一1R6B種高性價比解決方案。該產品采用纖巧設計并提供簡單的電氣接口，可用于難于處理的場合。標準量程從 25 PSI 到 10,000 PSI。適合嚴苛應用的高精度產品



280 型壓力傳感器采用可變電容傳感技術，為不同量程內置特定的全不銹鋼敏感元件。該傳感器在制造過程中經過線性化處理和溫度補償，因此線性度得到了優化，在嚴苛應用中提供優異的精度表現。高性價比絕壓傳感器作為 Setra 高性價比的絕壓傳感器， 280 型采用簡單的設計，在現有傳感元件上增加一個完全密封的真空參考腔后，可配置出一個絕壓參考端，從而提供一個不犧牲性能同時經濟實用的絕壓測量方案。
應用廣泛該傳感器的壓力和電氣接口覆蓋了多種安裝配置，因而適用于大多數應用。由于配備了零點和量程電位器， 280G 型還能在整個使用壽命周期內維持高性能行業應用HVAC、測量、測試

產品特點·高性能低價格·精度±0.11%FS(恒溫下)·高輸出:0-5VDC或4-20mA·單片不銹鋼敏感元件·體積小重量輕·受溫度影響小

特性·精度達 ±0.073% FS·穩定性高，使用可靠·出色的 EMI/RFI 抗干擾性，防止錯誤關機·用戶可進行零點和量程調節·符合 CE 和 RoHS 規范特性

性能參數

精度±0.11%FS(恒溫下)

長期穩定性0.5%FS/年

非線性±0.1%FS

遲滯0.05%FS

非重復性0.02%FS

溫度影響

補償范圍0～65℃(+32～150℉)

零點漂移±1.8%FS/50℃(±2.0%FS/100℉)

量程漂移±1.8%FS/50℃(±2.0%FS/100℉)

預熱漂移0.5%FS(0.1%FS5分鐘后殘余漂移)

環境參數

工作溫度-18～+80℃(0～+175℉)

儲存溫度-54～+93℃(-65～+200℉)

振動2g,5～500HZ

沖擊50g

加速度10g

電流輸出

電路2線

輸出4～20mA

激勵電壓18+0.02x環路阻抗min.～32+0.004x環路阻抗max.(VDC)

環路電阻800Ω

電壓輸出

電路3線(+in,+out,公共端)

輸出0～5VDC

激勵電壓15～32VDC

***小負載電阻100Ω

輸出噪聲100微伏(均方根值)(0-10KHZ)

功耗<0.25W(24VDC時約10mA)

輸出噪聲100微伏(均方根值)(0-10KHZ)

功耗<0.25W(24VDC時約10mA)

Model280E的物理參數

殼體不銹鋼,帶有"O"型密封圈

壓力接口1/4"-18NPT內螺紋

電氣連接帶防塵罩接線端子

壓力類型表壓,復合壓,密封表壓,真空度

物理參數

殼體不銹鋼,帶有"O"型密封圈

壓力接口1/4"-18NPT內螺紋

電氣連接帶防塵罩接線端子

壓力類型表壓,復合壓,密封表壓,真空度

重量142g(5盎司)

壓力介質與17-4PH不銹鋼相容的氣體或液體

壓力腔體積0.04立方英尺

體積增加5x10-5立方英尺(滿量程壓力下)

特選項

特選項電氣選項:特選#627:12VDC激勵電壓(10～17VDC僅供280E電壓型選用)

性能選項:特選#710:0.073%FS(RSS)精度(10,000psig量程不提供)

機械選項:特選#865:NEMA4全天候附件

特選#866:防爆罩(FM認證)

適用Ⅰ級:1,2類,A,B,C,D組

適用Ⅱ級:1,2類,E,F,G組

適用Ⅲ級:1,2類

特性選項:特選#901:提供11點標定證書

特選#904:氧氣清潔裝置

SR:特殊量程

280G025PG2F2ST1WC
