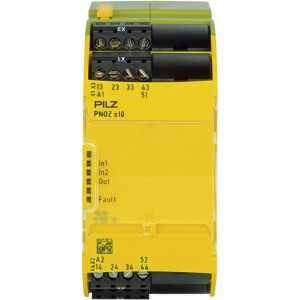

PNOZ s10 C 24VDC 4 n/o 1 n/c

產品物料號: 751110

PNOZsigma觸點擴展，輸出：4 N/O，1 N/C，UB = 24 V DC, 開關負載：12 A DC1，寬度：45 mm，可插拔彈簧夾持端子， 觸點塊用于觸點擴展，連接 安全相關的控制元件。

技術數據

電氣數據

供電電壓 (V)	24  V
電源電壓類型U1	DC
功率消耗DC	3

輸入

輸入的數量

1

半導體輸出

半導體輸出數量

0

繼電器輸出

使用類別AC/DC1標準	EN 60947-4-1
AC1安全控制電壓	240
AC1安全控制***大電流	12
DC1安全控制電壓	24
DC1安全控制***大電流	12
使用類別AC15/DC13標準	EN 60947-5-1
AC15安全控制電壓	230
AC15安全控制***大電流	6
DC13安全控制電壓	24
安全觸點：AC，符合UL標準	240 V AC G. U.
繼電器觸點材料	AgSnO2
繼電器的其他觸點規格	+ 0,2 µm Au

環境數據

設備可使用的氣候適宜性標準	EN 60068-2-78
以攝氏度一表示的環境溫度	-10 - 55  °C
濕度額定值	93 % r.h.40 °C
允許/不允許凝結	不允許
EMC 達到標準 ...	EN 60947-5-1   EN 61000-6-2   EN 61000-6-4   EN 61326-3-1
振動測試所依據的標準	EN 60068-2-6
應遵守的間隙與爬電距離標準	EN 60947-1
過電壓等級	III
間隙與爬電距離污染程度規范	2
保護類型，安裝	IP54
保護類型，機殼	IP40
端子保護類型	IP20

機械數據

安裝位置	beliebig
殼體材料下部	PC
外殼材料前板	PC
外殼上面部分材質	PC
連接端子	Federkraftklemme
端子樣式	steckbar
高度尺寸	100  mm
寬度尺寸	45  mm
深度尺寸	120  mm
凈重	295  g
總重	310  g
