| 一般信息 |
| 產品類型標志 |

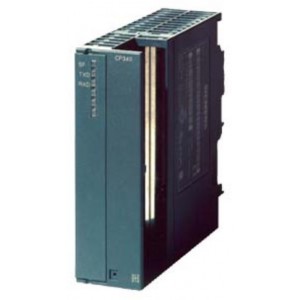

CP 340 |
| 電源電壓 |
| 額定值 (DC) |
|
| ● DC 24 V |
否; 通過背板總線供應 5 V 電源 |
| 輸入電流 |
| 來自背板總線 DC 5 V，***大值 |
165 mA |
| 功率損失 |
| 功率損失，典型值 |
0.6 W |
| 功率損失，***大值 |
0.85 W |
| 接口 |
| 接口/總線類型 |
RS 422 / 485 (X.27) |
| 接口數量 |
1; 電勢分離 |
| 傳輸速率，***小值 |
2.4 kbit/s |
| 傳輸速率，***大值 |
19.2 kbit/s |
| 點對點聯結 |
| ● 導線長度，***大值 |
1 200 m |
| ● 支持的打印機 |
HP Deskjet 噴墨打印機，HP 激光噴墨打印機，IBM Proprinter 打印機，用戶定義 |
| ● 插頭型號 |
15 針 Sub-D 接口 |
| 集成協議驅動器 |
| — 3964 (R) |
是 |
| — ASCII |
是 |
| — RK 512 |
否 |
| — 可再裝入用戶自定義驅動器 |
否 |
| 報文長度，***大值 |
| — 3964 (R) |
1 024 byte |
| — ASCII |
1 024 byte |
| 傳輸速率，RS 422/485 |
| — 使用 3964 (R) 協議，***大值 |
19.2 kbit/s |
| — 使用 ASCII 協議，***大值 |
9.6 kbit/s |
| — 使用打印機驅動，***大值 |
9.6 kbit/s |
| 標準、許可、證書 |
| CE 標記 |
是 |
| UL 許可 |
是; File E239877 |
| RCM（原 C-TICK） |
是 |
| KC 許可 |
是 |
| EAC（原 Gost-R） |
是 |
| 環境要求 |
| 運行中的環境溫度 |
| ● ***小值 |
-25 °C; = Tmin |
| ● ***大值 |
60 °C; = Tmax |
| 運輸/儲存時的環境溫度 |
| ● ***小值 |
-40 °C |
| ● ***大值 |
70 °C |
| 參考海平面的運行高度 |
| ● ***大海拔安裝高度 |
5 000 m |
| ● 環境溫度-氣壓-安裝高度 |
1140 hPa ... 795 hPa (-1000 m ... +2000 m) 時的 Tmin ... Tmax // Tmin ... 795 hPa ... 658 hPa (+2000 m ... +3500 m) 時的 (Tmax - 10 K) // Tmin ... 658 hPa ... 540 hPa (+3500 m ... +5000 m) 時的 (Tmax - 20 K) |
| 相對空氣濕度 |
| ● 帶凝露，已通過 IEC 60068-2-38 檢驗，***大值 |
100 %; RH，包括凝露/凍結（在凝露狀態下不得調試） |
| 堅實性 |
| 用于地點位置固定的工業設備 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），3B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3C4 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-3 |
是; 3S4 級，包括沙子、粉塵；* |
| 用于船上 / 海上 |
| — 對生物活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6B2 級霉菌孢子、真菌孢子、蘑菇孢子（不包括動物群體），6B3 級設備可訂購 |
| — 對化學活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6C3 級 (RH < 75 %)，包括符合 EN 60068-2-52 的鹽霧（清晰度 3）；* |
| — 對機械活性物質具有耐受性，符合 EN 60721-3-6 |
是; 6S3 級，包括沙子、粉塵；* |
| 可應用于工業過程技術 |
| — 對化學活性物質具有耐受性，符合 EN 60654-4 |
是; 3 級（三氯乙烯除外） |
| — 環境條件適用于過程系統、測量系統和控制系統，符合 ANSI/ISA-71.04 |
是; A/B 組 GX 級（三氯乙烯除外；有害氣體濃度允許達到 EN 60721-3-3 標準規定的 3C4 級的極限值）；LC3 級（鹽霧）和 LB3 級（油） |
| 備注 |
| — 有關環境條件分類的說明，符合 EN 60721、EN 60654-4 和 ANSI/ISA-71.04 |
* 運行時，隨附的插頭蓋板必須保留在未占用的接口上！ |
| 軟件 |
| 組件 |
| ● 工作存儲器中的 FB 長度，***大值 |
2 700 byte; 數據通訊，發送和接收 |
| 連接技術 / 標題 |
| 用于電源電壓的電氣連接規格 |
通過背板總線 |
| 尺寸 |
| 寬度 |
40 mm |
| 高度 |
125 mm |
| 深度 |
120 mm |
| 重量 |
| 重量，約 |
300 g |
