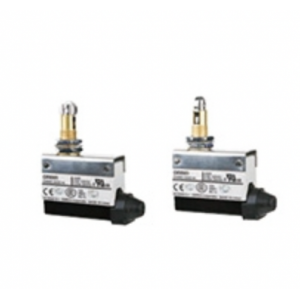

D4MC-N
歐姆龍限位開關 通用橫臥型 面向中國市場的低成本高實用性封閉式小型開關
帶內置標準型開關的封閉式開關，使用壽命長，1千萬次以上的高耐久性內藏微動開關確保重復精度。
面板安裝版與Z-標準型開關的操作位置相同。
比微動開關更適用于要求更高機械強度、防塵和防滴性能的應用。
通過UL、CSA和CCC(中國標準)規格認證。
(關于已批準型號的信息，請咨詢歐姆龍代表處。)
| 驅動桿 |
型號 |
| 面板安裝滾珠柱塞型 |
important;">
|
D4MC-5020-N |
| 面板安裝橫向滾珠柱塞型 |
important;">
|
D4MC-5040-N |
額定規格
| 額定電壓 |
非感性負載(A) |
感性負載(A) |
| 電阻負載 |
燈負載 |
感性負載 |
電動機負載 |
| NC |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
AC125V
AC250V
AC480V |
important;">10
10
3 |
important;">3
2.5
1.5 |
important;">1.5
1.25
0.75 |
important;">10
10
2.5 |
important;">5
3
1.5 |
important;">2.5
1.5
0.75 |
DC8V
DC14V
DC30V
DC125V
DC250V |
important;">10
10
6
0.5
0.25 |
important;">3
3
3
0.4
0.2 |
important;">1.5
1.5
1.5
0.4
0.2 |
important;">6
6
5
0.05
0.03 |
important;">5
5
5
0.05
0.03 |
important;">2.5
2.5
2.5
0.05
0.03 |
注1. 上述數值表示穩定電流。
2. 所謂感性負載，是指功率因數0.4以上(AC)、時間常數7ms以下(DC)時的負載。
3. 所謂燈負載，就是有10倍的浪涌電流的負載。
4. 所謂電動機負載，就是有6倍的浪涌電流的負載。
5. 上述額定值在以下條件下測量。
(1)環境溫度：+20±2°C
(2)環境濕度：65±5%RH
(3)容許操作頻率：20次/分鐘
特性
| 防護等級 |
IP65 |
| 壽命 |
機械 |
1,000萬次以上 |
| 電氣 |
50萬次以上(AC250V、10A、阻性負載) |
| 容許操作速度 |
0.05mm/s ~ 0.5m/s *1 |
| 容許操作頻度 |
機械 |
120次/min |
| 電氣 |
20次/min |
| 額定頻率 |
50/60Hz |
| 絕緣電阻 |
100MΩ以上(DC500V時) |
| 接觸電阻 |
25mΩ以下(初期值) |
| 耐電壓 |
同**子間 |
AC1,000V，50/60Hz，1min |
| 各端子與不帶電部之間 |
AC2,000V，50/60Hz，1min |
| 額定絕緣電壓(Ui) |
AC1,000V |
| 污染度(使用環境) |
3 (EN60947-5-1) |
| 防觸電保護等級 |
Class II |
| 額定動作電流(Ie) |
10 A |
| 額定動作電壓(Ue) |
AC250V |
| 振動 |
誤動作 |
10～55Hz雙振幅1.5mm *1 |
| 沖擊 |
耐久 |
1,000m/s2以上 |
| 誤動作 |
100m/s2以上*1 |
| 使用環境溫度 |
-10～+60°C(無結冰) |
| 使用環境濕度 |
35～95%RH |
| 質量 |
約91g(面板安裝柱塞型) |
注1. 在自由狀態，動作限制位置1ms以內。
面板安裝滾珠柱塞型
D4MC-5020-N
*1. 不銹鋼柱塞
*2. 不良螺紋的長度不得超過1.0mm。
*3. 厚度：3 寬度：16.7
注：請勿同時使用M12安裝螺絲和外殼安裝孔。
面板安裝橫向滾珠柱塞型
D4MC-5040-N
*1. 不銹鋼柱塞
*2. 不良螺紋的長度不得超過1.0mm。
*3. 厚度：3 寬度：16.7
注：請勿同時使用M12安裝螺絲和外殼安裝孔。
| 動作特性 |
型號 |
D4MC-5020-N |
D4MC-5040-N |
動作力
回復力
預行程
過行程
應差距離
|
OF
RF
PT
OT
MD
|
***大
***小
***大
***小
***大
|
important;">5.88 N
0.98 N
2.0mm
6mm
0.8mm |
important;">5.88 N
0.98 N
2.0mm
6mm
0.8mm |
| 動作位置 |
OP |
|
important;">33.3±1.2mm |
important;">33.3±1.2mm |
