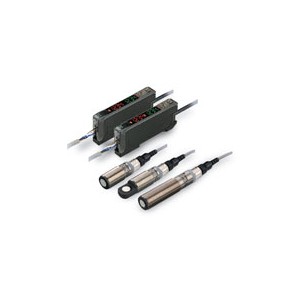

E4C-UDA

     數字放大器分離式超聲波傳感器

小型圓柱型、設定簡單的反射型 超聲波傳感器

傳感器部分



項目	型號	E4C-DS30	E4C-DS30L	E4C-DS80	E4C-DS80L	E4C-DS100
測量范圍		60～275mm		85～735mm		110～910mm
標準檢測物體		100×100mmSUS平板
近距離盲區		0～50mm		0～70mm		0～90mm
振蕩頻率		約390kHz		約255kHz
響應速度*		30ms		100ms		125ms
環境溫度范圍		工作時：-25～+70°C、保存時：-40～+85°C (無結冰、結露)
環境濕度范圍		工作時、保存時：各35～85%RH (無結露)
絕緣電阻		50MΩ以上(DC500V兆歐表)
耐電壓		AC1,000V 50/60Hz 1min
振動(耐久)		10～55Hz (雙振幅1.5mm) X、Y、Z方向 各2h
沖擊(耐久)		500m/s2 X、Y、Z各方向 3次
保護結構		IP65
指示燈		(黃色)亮燈：檢測范圍內顯示 (綠色)亮燈：電源顯示				(黃色)亮燈： 檢測范圍內顯示
質量		約150g				約170g
材質		外殼：黃銅鍍鎳、振動器面：玻璃環氧樹脂、聚氨酯
附件		使用說明書、XS2F-D523-D80-A (導線長2m)、XN2A-1430



* 將平均次數的值設置為256次。

放大器部分



型號		E4C-UDA11	E4C-UDA41	E4C-UDA11AN	E4C-UDA41AN
類型		雙輸出型		模擬量輸出型
輸出形式		NPN輸出	PNP輸出	NPN輸出	PNP輸出
連接方式		導線引出型
電源電壓		DC12～24V±10% 脈沖10%以下
消耗電流		80mA以下(電源電壓：24V時)
控制輸出		負載電源電壓：DC26.4V以下集電極開路輸出 負載電流：50mA以下(殘留電壓：1V以下)
應差特性		2.0%F.S.以下
定時器功能		OFF/OFF延時/ON延時/單觸發
定時器時間		1ms～5s
模擬量輸出	輸出形態	――		電壓輸出　DC1～5V
	連接負載	――		10kΩ以上
	分辨率	――		1.0%F.S.
	溫度特性	――		0.3%F.S./℃
	重復精度	――		2.0%F.S.以下 ＊
	線性	――		±2.0%F.S.以下
保護回路		電源逆接保護、輸出短路保護
環境溫度范圍		工作時：-25～+55°C、保存時：-30～+70°C (無結冰)
環境濕度范圍		工作和保存時均為：35～85%RH (無結露)
絕緣電阻		20MΩ以上(DC500V兆歐表)
耐電壓		AC1,000V 50/60Hz 1min
振動(耐久)		10～55Hz （雙振幅1.5mm） X、Y、Z方向 各2h
沖擊(耐久)		500m/s2 X、Y、Z各方向 3次
保護結構		IP50
材質		PBT (外殼)聚碳酸酯(罩蓋)
質量(包裝后)		約100g
附件		使用說明書



* 電源接通經過1小時后的值。但是，受到外部干擾時，輸出可能會有微小變動。
