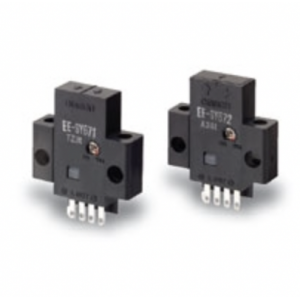

EE-SY671 / 672 歐姆龍光電傳感器 帶靈敏度調整旋鈕的反射型（直流光）帶靈敏度調節旋鈕型
內置可進行靈敏度調節的旋鈕
入光指示燈明亮，便于進行動作確認
內置專用IC，***大可直接開關100mA，設計緊湊
電源電壓范圍寬達DC5～24V
便于驅動各種IC、繼電器以及連接PLC
本體
| 形狀 |
檢測方式 |
檢測距離 |
輸出形式 |
動作模式 |
型號 |
| 臥式
|
important;">反射型 |
important;">1~5mm |
important;">NPN輸出 |
important;">遮光時ON入光時ON
(可切換) * |
EE-SY671 |
| 立式
|
EE-SY672 |
* 通常為遮光時ON的狀態，通過使（L）端子與（＋）端子短路的方式，可作為入光時ON型使用。
也備有事先使端子與端子短路的接插件EE-1001-1。
附件（另售）
| 種類 |
導線長 |
型號 |
備注 |
| important;"> |
EE-1001 |
|
| EE-1001-1 |
Ｌ端子與+端子事先短路 |
| EE-1009 |
|
| important;">接插件 |
附帶導線 |
1m |
EE-1006 1M |
|
| EE-1010 1M |
|
| 2m |
EE-1006 2M |
|
| EE-1010 2M |
|
| 帶耐曲折導線 |
1m |
EE-1010-R 1M |
|
| 2m |
EE-1010-R 2M |
|
| 接插件固定支架 |
EE-1006A |
所適用的微型光電傳感器
EE-SX670□、470□
僅可以在上述的微型光電傳感器中使用E-1006時使用 |
| 項目 型號 |
EE-SY671、EE-SY672 |
| 檢測距離 |
1～5mm (反射率90% 白紙15×15mm) |
| 標準檢測物體 |
15×15mm以上的透明物體 · 不透明物體 |
| 應差距離 |
0.5mm (檢測距離3mm、橫向) |
| 光源(***大發光波長) |
GaAs紅外發光二級管(940nm) |
| 指示燈 *1 |
入光時亮燈(紅色) |
| 電源電壓 |
DC5～24V±10% 紋波(p-p) 10%以下 |
| 消耗電流 |
40mA以下 |
| 控制輸出 |
NPN集電極開路輸出 負載電源電壓DC5～24V、
負載電流100mA以下、關機電流0.5mA以下
殘留電壓0.8V以下(負載電流100mA時)
殘留電壓0.4V以下(負載電流40mA時) |
| 響應頻率 *2 |
50Hz以上(平均值為500Hz) |
| 使用環境照度 *3 |
受光面照度 熒光燈1,500lx以下 |
| 環境溫度范圍 |
工作時： -25～+55℃、保存時： -30～+80℃ |
| 環境濕度范圍 |
工作時： 5～85%RH、保存時： 5～95%RH |
| 振動(耐久) |
20～2,000Hz (***大加速度100m/s2)
上下振幅1.5mm X、Y、Z各方向 2h (4min周期) |
| 沖擊(耐 |
500m/s2 X、Y、Z各方向 3次 |
| 保護結構 |
IEC規格 IP50 |
| 連接方式 |
接插件型(可直接焊接) |
| 質量 |
約3.5g (含調節用螺絲刀) |
| 材質 |
外殼 |
聚苯二甲酸丁二醇酯(PBT) |
| 投、受光部 |
聚碳酸酯 |
| 附件 |
調節用螺絲刀 |
*1. GaP紅色LED （***大發光波長690nm）
*2. 響應頻率測定的是旋轉下圖圓板時的值。
*3. 使用環境照度為光直接照射受光面時的值。
