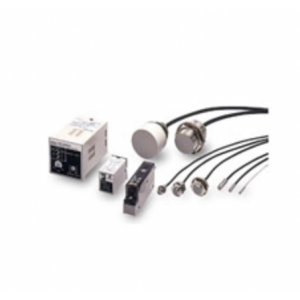

E2C / E2C-H 歐姆龍接近傳感器 放大器分離/中繼型 放大器分離接近傳感器（旋鈕型）
點擊圖片查看原圖
品牌： 歐姆龍
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-03-25 20:31
瀏覽次數： 260
詢價
店鋪基本資料信息

 產品詳細說明
E2C / E2C-H 歐姆龍接近傳感器 放大器分離/中繼型 放大器分離接近傳感器（旋鈕型）

實現了傳感器小型化。緊湊型

備有可在－10～＋200°C的溫度范圍使用的耐熱型。

本體

標準型



傳感器部分 放大器單元部分
形狀 穩定檢測距離 *1 型號 型號 電源/
輸出形式		 定時器
功能		 自檢
輸出
important;">屏蔽
464_lu_1_1
 important;">Φ 3.5 important;">0.8(1.8)
mm		 important;">E2C-CR8A 3M E2C-GE4A DC/(NPN) important;">- important;">-
E2C-GF4A DC/(PNP) important;">- important;">-
E2C-JC4AP 2M
＊2		 DC/(NPN) important;">○ important;">○
E2C-JC4A 2M DC/(NPN) important;">○ important;">-
E2C-AM4A DC/(NPN PNP) important;">- important;">-
E2C-AK4A AC important;">- important;">-
important;">Φ3.8  important;">0.8(1.8)
mm		 important;">E2C-CR8B 3M E2C-GE4A DC/(NPN) important;">- important;">-
E2C-GF4A DC/(PNP) important;">- important;">-
E2C-JC4AP 2M
＊2		 DC/(NPN) important;">○ important;">○
E2C-JC4A 2M DC/(NPN) important;">○ important;">-
E2C-AM4A DC/(NPN PNP) important;">- important;">-
E2C-AK4A AC important;">- important;">-
important;">M5 important;">1(2)
mm		 important;">E2C-X1A 3M E2C-GE4A DC/(NPN) important;">- important;">-
E2C-GF4A DC/(PNP) important;">- important;">-
E2C-JC4AP 2M
＊2		 DC/(NPN) important;">○ important;">○
E2C-JC4A 2M DC/(NPN) important;">○ important;">-
E2C-AM4A DC/(NPN PNP) important;">- important;">-
E2C-AK4A AC important;">- important;">-
important;">Φ5.4  important;">1(2)
mm		 important;">E2C-C1A 3M E2C-GE4A DC/(NPN) important;">- important;">-
E2C-GF4A DC/(PNP) important;">- important;">-
E2C-JC4AP 2M
＊2		 DC/(NPN) important;">○ important;">○
E2C-JC4A 2M DC/(NPN) important;">○ important;">-
E2C-AM4A DC/(NPN PNP) important;">- important;">-
E2C-AK4A AC important;">- important;">-
important;">M8 important;">1.5(3)
mm		 important;">E2C-X1R5 A 3M E2C-GE4A DC/(NPN) important;">- important;">-
E2C-GF4A DC/(PNP) important;">- important;">-
E2C-JC4AP 2M
＊2		 DC/(NPN) important;">○ important;">○
E2C-JC4A 2M DC/(NPN) important;">○ important;">-
E2C-AM4A DC/(NPN PNP) important;">- important;">-
E2C-AK4A AC important;">- important;">-





傳感器部分 放大器單元部分
形狀 穩定檢測距離 *1 型號 型號 電源/
輸出形式		 定時器
功能		 自檢
輸出
important;">屏蔽
464_lu_1_1
 important;">M12 important;">2 (5) mm E2C-X2A 3M E2C-JC4AP 2M *2 DC/ (NPN) important;">○ important;">○
E2C-JC4A 2M DC/ (NPN) important;">○ important;">
E2C-AM4A DC/(NPN
PNP)		 important;">- important;">-
E2C-AK4A AC important;">- important;">-





傳感器部分 放大器單元部分
形狀 穩定檢測距離 *1 型號 型號 電源/
輸出形式		 定時器
功能		 自檢
輸出
important;">屏蔽
464_lu_1_1
 important;">M18 important;">5(10)
mm		 E2C-X5 A 3M E2C-AM4A DC/
(NPN PNP)		 important;">- important;">-
E2C-AK4A AC important;">- important;">-
important;">M30 important;">10(18)
mm		 E2C-X10A 3M E2C-AM4A DC/
(NPN PNP)		 important;">- important;">-
E2C-AK4A AC important;">- important;">-
important;">非屏蔽
464_lu_1_2
 important;">Φ40 important;">20(50)
mm		 E2C-C20MA 3M E2C-AM4A DC/
(NPN PNP)		 important;">- important;">-
E2C-AK4A AC important;">- important;">-



注1.（ ）內為***大檢測距離（＋23°C恒定）時
2.自檢輸出功能、帶定時器功能、并且DIN導軌安裝都可以。

耐熱型



傳感器部分 放大器單元部分
形狀 穩定檢測范圍 型號 型號
important;">屏蔽
464_lu_4_1
 important;">M8 important;">1.5mm important;">E2C-X1R5 AH 3M important;">E2C-JC4CH 2M
important;">M12 important;">2mm important;">E2C-X2AH 3M important;">E2C-JC4DH 2M
important;">M18 important;">5mm important;">E2C-X5 AH 3M important;">E2C-JC4EH 2M



注： 傳感器的導線長度的變化會導致特性變化，因此請不要予以切斷/延長。

附件（另售）

安裝支架 不在傳感器附件之列，請根據需要訂購。



名稱 型號 適用傳感器 備注
安裝支架 Y92E-F3R5 E2C-CR8A φ3.5用 important;">──
Y92E-F5R4 E2C-C1A φ5.4用



連接插座 不在放大器附件之列，請根據需要訂購。



名稱 型號 適用放大器單元 備注
表面連接插座 PYF08A E2C-GE4A
E2C-GF4A		 固定支架(另售)
PYC-A1
P2CF-08 E2C-AM4A important;">──
P2CF-11 E2C-AK4A
背面連接插座 P3G-08 E2C-AM4A
P3GA-11 E2C-AK4A
PY08 E2C-GE4A　
E2C-GF4A



適配器 不在放大器附件之列，因此請根據需要訂購。



名稱 型號 適用放大器單元 備注
嵌入式安裝用適配器 important;">Y92F-30 important;">E2C-AM4A/-AK4A important;">──
important;">Y92F-70
important;">Y92F-71



關于安裝支架、防護罩、防濺射保護罩等



標準型

傳感器部分



型號 E2C-CR8A
-CR8B		 E2C-X1A
-C1A		 E2C-X1R5 A E2C-X2A E2C-X5 A E2C-X10A E2C-C20MA
***大檢測距離
(+23°C時)		 1.8mm 2mm 3mm 5mm 10mm 18mm 50mm
穩定
檢測
范圍		 環境溫度范圍 0～0.8mm 0～1mm 0～1.5mm 0～2mm 0～5mm 0～10mm 0～20mm
在0～+40°C范圍 0～1.2mm 0～1.5mm 0～2mm 0～2.5mm 0～7mm 0～15mm 0～28mm
應差 放大器單元部分的“額定規格/性能”請參見Catalog
可檢測物體 磁性金屬(非磁性金屬的檢測距離較短。請參見Catalog上的“特性數據”)
標準檢測物體 鐵5×5×1mm 鐵8×8×1mm 鐵12×12×1mm 鐵18×18×1mm 鐵30×30×1mm 鐵50×50×1mm
響應頻率 *1 1kHz 800Hz 350Hz 100Hz 50Hz
環境溫度范圍 工作時、保存時：各-25～+70°C (無結冰、結露)
環境濕度范圍 工作時、保存時：各35～95%RH (無結露)
溫度的影響 -25～+70°C的溫度范圍內+23°C時，檢測距離的±15%以下
振動(耐久) 10～55Hz 上下振幅1.5mm X、Y、Z各方向2h
沖擊(耐久) 500m/s2 X、Y各方向3次
保護結構 IEC標準 IP67、公司內部標準 耐油
連接方式 *2 導線引出型
高頻同軸導線(標準導線長3m)
質量(包裝后) 約40g 約45g 約50g 約60g 約140g 約270g 約300g
材質 外殼 不銹鋼 黃銅
檢測面 ABS樹脂
導線 聚乙烯
緊固螺母 important;">─ important;">黃銅 鍍鎳(E2C-C1A除外)
帶齒墊圈 important;">─ important;">鐵 鍍鋅(E2C-C1A除外)
附件 important;">─



*1. 使用放大器單元的無接點輸出控制時的***低值。測量條件：使用標準檢測物體、檢測物體的間隔為標準檢測物體的2倍、設定距離為檢測距離的1/2。
*2. 關于放大器單元和傳感器部位的組合的導線長度，請參見Catalog上的“高頻同軸導線的特性阻抗為50Ω”。

放大器單元部分



型號 E2C-
GE4A		 E2C-
GF4A		 E2C-JC4A
E2C-JC4AP		 E2C-
AM4A		 E2C-
AK4A
電源電壓
(使用電壓范圍)		 DC12～24V 紋波(p-p) 10%以下 *1 (DC10～30V) AC100～240V
(AC90～264V)
50/60Hz
消耗電流 25mA以下 45mA以下 50mA以下 55mA以下
檢測距離調整范
圍 *2		 額定檢測距離的20%以上、4旋轉電位計 額定檢測距離的20～100%、4旋轉電位計
應差可變范圍 應差固定(檢測距離的10%以下) 額定檢測距離的1～5%可變
響應
時間		 無接點 (參見使用近接傳感器的響應頻率)
接點 important;">- 20ms以下
控制
輸出		 無接點 NPN　
輸出電阻4.7kΩ
100mA以下
(DC30V以下)
(殘留電壓1.5V以下)		 PNP　
輸出電阻4.7kΩ
100mA以下
(DC30V以下)
(殘留電壓1.5V以下)		 NPN　
集電極開路輸出
100mA以下
(DC30V以下)
(殘留電壓0.7V以下)
(E2C-JC4AP為1V以下)		 NPN/PNP
上下輸出
集電極開路輸出
200mA以下
(DC30V以下)
(殘留電壓1.5V以下)		 晶體管/光電耦合器
50mA以下
(DC40V以下)
(殘留電壓2V以下)
接點 important;">- 繼電器輸出1c
AC250V2Acosφ＝1
(電阻負載) *3
指示燈 檢測顯示(紅色)
(OPERATION)		 檢測顯示(紅色)
(OPERATION)
穩定顯示(綠色)
(STABILITY)		 檢測顯示(紅色)
(OPERATION)
穩定顯示(綠色)
(STABILITY)
動作模式 NO/NC開關切換
自檢輸出 important;">- (僅限E2C-JC4AP)
傳感器斷線時以及檢
測不穩定時，輸出晶
體管ON無接點NPN
集電極開路
50mA以下
(DC30V以下)
(殘留電壓1V以下)		 important;">-
定時器功能 important;">- OFF延遲40±10ms important;">-
傳感器部/放大器
單元部之間的導
線長度補償		 important;">- (僅限E2C-JC4AP)
3m/5m端子
短路板切換式
短路時：1～3m
開路時：3～5m		 4連開關的模式切換
環境溫度范圍 工作時、保存時：各-10～+55°C (無結冰、結露)
環境濕度范圍 工作時、保存時：各35～85%RH (E2C-JC4AP為35～95%RH)(無結露)
溫度的影響 -10～+55℃的溫度范圍內+23°C時，檢測距離的10%以下
電壓的影響 DC型：在額定電源電壓的±20%范圍內，額定電源電壓時，檢測距離的±1%以下
AC型：在額定電源電壓的±10%范圍內，額定電源電壓時，檢測距離的±1%以下
絕緣電阻 50MΩ以上(DC500V兆歐表)充電部整體與外殼間
耐電壓 DC型：AC1,000V 50/60Hz 1min 充電部整體與外殼間
AC型：AC1,500V 50/60Hz 1min 充電部整體與外殼間
振動(耐久) 10～25Hz 上下振幅2mm
X、Y、Z各方向 2h		 10～55Hz
上下振幅1.5mm
X、Y、Z各方向 2h		 10～25Hz 上下振幅2mm X、Y、Z各方向 2h
沖擊(耐久) 100m/s2 X、Y、Z各方向 3次
壽命
(繼電器輸出)		 important;">- 機械壽命
1,000次以上
電氣壽命
10萬次以上
連接方式 端子臺型 導線引出型
(標準導線長2m)		 端子臺型
質量
(包裝后) *4		 約20g E2C-JC4A：約50g
E2C-JC4AP：約80g		 約140g 約250g
附件 使用說明書 注意標簽、安裝支架
(E2C-JC4A：安裝
用螺釘 M3 × 15)、使
用說明書		 使用說明書



*1. 可在DC24V±10% （平均值）全波整流的電源下使用。（不能用于E2C-GE4□。）
*2. 表示在與傳感器配套使用時，符合各性能的檢測范圍。
*3. 內置繼電器 G2R-14 DC 12V
*4. 不包括連接插座的質量。

耐熱型

傳感器部分



型號 E2C-X1R5 AH E2C-X2AH E2C-X5 AH
可檢測物體 磁性金屬(非磁性金屬的檢測距離較短。請參見Catalog上的“特性數據”)
標準檢測物體 鐵8×8×1mm 鐵12×12×1mm 鐵18×18×1mm
穩定檢測范圍 0～1.5mm 0～2mm 0～5mm
應差 0.04mm以下 0.1mm以下
響應頻率 *1 300Hz
環境溫度范圍 工作時、保存時：各-10～+200°C
(無結冰、結露)
環境濕度范圍 工作時、保存時：各35～95%RH (無結露)
溫度的影響 ±0.2%/°C
振動(耐久) 10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
沖擊(耐久) 500m/s2 X、Y、Z各方向 3次
保護結構 IEC規格 IP60 *2
連接方式 導線引出型(標準導線長3m)
耐熱型高頻同軸導線
質量
(包裝后)		 約50g 約60g 約140g
材質 外殼 黃銅
檢測面 聚醚醚酮
導線 氟樹脂
緊固螺母 黃銅鍍鎳
帶齒墊圈 鐵鍍鋅



注： 額定規格/性能是穩定檢測距離為50%的設定時的值。
*1. 測量條件：使用標準檢測物體、檢測物體的間隔為標準檢測物體的2倍、設 定距離為檢測距離的1/2。
*2. 并非耐水結構，不可在蒸汽中使用。

放大器單元部分



型號 E2C-JC4CH E2C-JC4DH E2C-JC4EH
電源電壓 *1(使用電壓范圍) DC12～24V 紋波(p-p)10%以下
(DC10～30V)
消耗電流 45mA以下
檢測距離 *2
調整范圍		 額定檢測距離的20～100%
4旋轉電位計
控制
輸出		 開關容量 NPN集電極開路 100mA以下(DC30V以下)
殘留電壓 0.8V以下
指示燈 檢測顯示(紅色)
動作模式 NO/NC開關切換
導線長度補償 3m/5m 開關切換
環境溫度范圍 工作時、保存時：各-10～+55°C
(無結冰、結露)
環境濕度范圍 工作時、保存時：各35～85%RH (無結露)
溫度的影響 ±0.08%/°C
電壓的影響 在額定電源電壓的±20%范圍內，額定電源電
壓時，為檢測距離的±2%以下
絕緣電阻 50MΩ以上(DC500V兆歐表)充電部整體與
外殼間
耐電壓 AC1,000V 50/60Hz 1min 充電部整體與外殼間
振動(耐久) 10～55Hz上下振幅1.5mm X、Y、Z各方向 2h
沖擊(耐久) 100m/s2 X、Y、Z各方向 3次
保護結構 IEC標準 IP20
連接方式 導線引出型(標準導線長2m)
質量(包裝后) 約80g
附件 注意標簽、安裝支架、使用說明書



*1. 可在DC24V±10% （平均值）全波整流的電源下使用。
*2. 表示在與傳感器配套使用時，符合各性能的檢測范圍。


（單位：mm）

本體

傳感器部分

E2C-CR8A/-CR8B

E2C / E2C-H 外形尺寸 3

E2C-X1A

E2C / E2C-H 外形尺寸 4

E2C-C1A

E2C / E2C-H 外形尺寸 5

E2C-X1R5 A
E2C-X1R5 AH *

E2C / E2C-H 外形尺寸 6

E2C-X2A
E2C-X2AH *

E2C / E2C-H 外形尺寸 7

E2C-X5 A
E2C-X5 AH *

E2C / E2C-H 外形尺寸 8

E2C-X10A

E2C / E2C-H 外形尺寸 9

E2C-C20MA

E2C / E2C-H 外形尺寸 10

安裝孔加工尺寸

E2C / E2C-H 外形尺寸 11

放大器單元部分

E2C-GE4A
E2C-GF4A

E2C / E2C-H 外形尺寸 13

E2C-AK4A （11P）
E2C-AM4A （8P）

E2C / E2C-H 外形尺寸 14

E2C-JC4A

E2C / E2C-H 外形尺寸 15

E2C-JC4AP

E2C / E2C-H 外形尺寸 16

E2C-JC4□H

E2C / E2C-H 外形尺寸 17

附件（另售）

安裝支架

安裝支架（無圓柱螺釘型安裝用）
Y92E-F3R5 （φ3.5用)
Y92E-F5R4 （φ5.4用）

E2C / E2C-H 外形尺寸 20

表面連接插座

PYF08A

E2C / E2C-H 外形尺寸 22

P2CF-08

E2C / E2C-H 外形尺寸 23

P2CF-11

E2C / E2C-H 外形尺寸 24

背面連接插座

P3G-08

E2C / E2C-H 外形尺寸 26

P3GA-11

E2C / E2C-H 外形尺寸 27

PY08

E2C / E2C-H 外形尺寸 28

嵌入式安裝用適配器（放大器單元E2C-AK4A/E2C-AM4A用）

Y92F-30

E2C / E2C-H 外形尺寸 30

Y92F-70

E2C / E2C-H 外形尺寸 31

Y92F-71

E2C / E2C-H 外形尺寸 32
