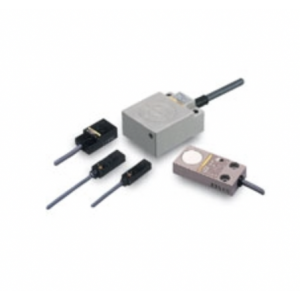

厚度6mm檢測距離3mm（TL-W3MC1）

系列中增加鋁壓鑄型

本體

直流2線式



形狀	檢測距離	型號
		動作模式
		NO	NC
important;">非屏蔽	important;">5mm	TL-W5MD1 2M *1*2	TL-W5MD2 2M *2



直流3線式



形狀	檢測距離	輸出形式	型號
			動作模式
			NO	NC
important;">非屏蔽	important;">1.5mm	important;">NPN	TL-W1R5MC1 2M *1*2	important;">—
		important;">PNP	TL-W1R5MB1 2M	important;">—
	important;">3mm	important;">NPN	TL-W3MC1 2M *1*2	TL-W3MC2 2M *1*2
		important;">PNP	TL-W3MB1 2M *2	TL-W3MB2 2M *2
	important;">5mm	important;">NPN	TL-W5MC1 2M *1*2	TL-W5MC2 2M
		important;">PNP	TL-W5MB1 2M	TL-W5MB2 2M
	important;">20mm	important;">NPN	TL-W20ME1 2M *1	TL-W20ME2 2M *1
important;">屏蔽	important;">5mm	important;">NPN	TL-W5E1 2M	TL-W5E2 2M
		important;">PNP	TL-W5F1 2M	TL-W5F2 2M



*1. 備有防止相互干擾的各種異頻型。型號為TL-W□M□□5。（例：TL-W5MD15）
*2. 備有機器人（耐彎曲）導線型。型號為-R。（例如：TL-W5MC1-R 2M）

安裝支架（附件）

丟失時請訂購。



型號	適用傳感器	數量
Y92E-D2R5	TL-W1R5_	important;">1
Y92E-D3	TL-W3_

直流2線式



型號		TL-W5MD□
檢測距離		5mm±10%
設定距離		0～4mm
應差		檢測距離的10%以下
可檢測物體		磁性金屬(非磁性金屬的檢測距離較短。請參見樣本的“特性數據”。)
標準檢測物體		鐵18×18×1mm
響應頻率 ＊1		500Hz
電源電壓(使用電壓范圍)		DC12～24V 紋波(p-p) 10%以下(DC10～30V)
漏電流		0.8mA以下
控制輸出	開關容量	3～100mA
	殘留電壓	3.3V以下(負載電流100mA、導線長2m時)
指示燈		D1型：動作顯示(紅色)、設定顯示(綠色)  D2型：動作顯示(紅色)
動作模式(靠近檢測物體時)		D1型：NO  D2型：NC 詳情請參見樣本的“輸入輸出段回路圖”的時序圖.
保護回路		負載短路保護、浪涌吸收
環境溫度范圍		工作時、保存時：各-25～+70°C (無結冰、結露) *2
環境濕度范圍		工作時、保存時：各35～95%RH (無結露)
溫度的影響		-25～+70°C的溫度范圍內+23°C時，檢測距離的±10%以下
電壓的影響		在額定電源電壓的±15%范圍內，額定電源電壓時，檢測距離的±2.5%以下
絕緣電阻		50MΩ以上(DC500V兆歐表)充電部整體與外殼間
耐電壓		AC1,000V 1min 充電部整體與外殼間
振動(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
沖擊(耐久)		500m/s2 X、Y、Z各方向 3次
保護結構		IEC標準 IP67、公司內部標準耐油 *2
連接方式		導線引出型(標準導線長2m)
質量(包裝后)		約80g
材質	外殼	耐熱ABS
	檢測面
附件		使用說明書



*1. 響應頻率為平均值。
測量條件：使用標準檢測物體、檢測物體的間隔為標準檢測物體的2倍、設定距離為檢測距離的1/2。
*2. 在耐油環境中，使用時請將環境溫度范圍（動作時）的上限定為+40°C。

直流3線式



型號		TL-W1R5MC1  TL-W1R5MB1	TL-W3MC□  TL-W3MB□	TL-W5MC□  TL-W5MB□
檢測距離		1.5mm±10%	3mm±10%	5mm±10%
設定距離		0～1.2mm	0～2.4mm	0～4mm
應差		檢測距離的10%以下
可檢測物體		磁性金屬(非磁性金屬的檢測距離較短。請參見樣本的“特性數據”)
標準檢測物體		鐵8×8×1mm	鐵12×12×1mm	鐵18×18×1mm
響應頻率 ＊1		1kHz以上	600Hz以上	500Hz以上
電源電壓(使用電壓范圍)		DC12～24V 紋波(p-p) 10%以下(DC10～30V)
消耗電流		15mA以下(DC24V時、無負載時)		10mA以下  （DC24V時、無負載時）
控制輸出	開關容量	TL-W1R5MC1：NPN集電極開路、100mA以下（DC30V以下）  TL-W1R5MC1/-W3MB□：PNP集電極開路、100mA以下（DC30V以下）		TL-W5MC□：NPN集電極開路、  DC12V時50mA以下  （DC30V以下）  DC24V時100mA以下  （DC30V以下）  TL-W5MB□：PNP集電極開路、  DC12V時50mA以下  （DC30V以下）  DC24V時100mA以下  （DC30V以下）
	殘留電壓	1V以下（負載電流100mA、導線長2m時）
指示燈		檢測顯示(紅色)
動作模式(靠近檢測物時)		NO	B1/C1型：NO  B2/C2型：NC
保護回路		詳情請參見樣本的“輸入輸出段回路圖”的時序圖
環境溫度范圍		逆接保護、浪涌吸收
環境濕度范圍		工作時、保存時：各-25～+70°C (無結冰、結露) *
溫度的影響		工作時、保存時：各35～95%RH (無結露)
電壓的影響		-25～+70°C的溫度范圍內+23°C時，檢測距離的±10%以下
絕緣電阻		在額定電源電壓的±10%范圍內，額定電源電壓時，為檢測距離的±2.5%以下		在額定電源電壓的±20%范圍內，額定電源電壓時，為檢測距離的±2.5%以下
耐電壓		50MΩ以上(DC500V兆歐表)充電部整體與外殼間
振動(耐久)		AC1,000V 50/60Hz 1min 充電部整體與外殼間
沖擊(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
保護結構		500m/s2 X、Y、Z各方向 3次
連接方式		IEC標準 IP67、公司內部標準 耐油 *
質量(包裝后)		導線引出型(標準導線長2m)
材質	外殼	約70g		約80g
	檢測面	耐熱ABS
附件		耐熱ABS
付屬品		安裝支架、使用說明書		使用說明書





型號		TL-W5E1、TL-W5E2  TL-W5F1、TL-W5F2	TL-W20ME1  TL-W20ME2
檢測距離		5mm±10%	20mm±10%
設定距離		0～4mm	0～16mm
應差		檢測距離的10%以下	檢測距離的1～15%
可檢測物體		磁性金屬(非磁性金屬的檢測距離較短。請參見樣本的“特性數據”)
標準檢測物體		鐵18×18×1mm	鐵50×50×1mm
響應頻率 ＊1		300Hz以上	40Hz以上
電源電壓(使用電壓范圍)		DC12～24V 紋波(p-p)20%以下(DC10～30V)	DC12～24V 紋波(p-p) 10%以下(DC10～30V)
消耗電流		DC24V方面， 15mA以下(DC24V時、無負載時)	8mA/12V、15mA/24V
控制輸出	開關容量	200mA	DC12V時100mA以下  DC24V時200mA以下
	殘留電壓	2V以下(負載電流200mA、導線長2m時)	1V以下(負載電流200mA、導線長2m時)
指示燈		檢測顯示(紅色)
動作模式(靠近檢測物體時)		E1/F1型：NO  E2/F2型：NC
保護回路		詳情請參見樣本的“輸入輸出段回路圖”的時序圖
環境溫度范圍		逆接保護、浪涌吸收
環境濕度范圍		工作時、保存時：各-25～+70°C (無結冰、結露) *
溫度的影響		工作時、保存時：各35～95%RH (無結露)
電壓的影響		-25～+70°C的溫度范圍內+23°C時，檢測距離的±10%以下
絕緣電阻		在額定電源電壓的±10%范圍內，額定電源電壓時，為檢測距離的±2.5%以下
耐電壓		50MΩ以上(DC500V兆歐表)充電部整體與外殼間
振動(耐久)		AC1,000V 50/60Hz 1min 充電部整體與外殼間
沖擊(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
保護結構		500m/s2 X、Y、Z各方向 3次	500m/s2 X、Y、Z各方向 10次
連接方式		IEC標準 IP67、公司內部標準 耐油 *
質量(包裝后)		導線引出型(標準導線長2m)
材質	外殼	約100g	約210g
	檢測面	鋁壓鑄	耐熱ABS
附件		耐熱ABS
付屬品		使用說明書



* 在耐油環境中，使用時請將環境溫度范圍（動作時）的上限定為+40°C。

（單位：mm）

TL-W1R5MB1
TL-W1R5MC1

TL-W3MB□
TL-W3MC□

TL-W5MB□
TL-W5MC□
TL-W5MD□

TL-W5E□
TL-W5F□

TL-W20ME□
