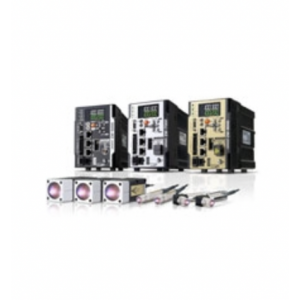

ZW-7000 / 5000系列 光纖同軸位移傳感器
點擊圖片查看原圖
品牌： 歐姆龍
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2024-03-25 20:31
瀏覽次數： 232
詢價
店鋪基本資料信息

 產品詳細說明

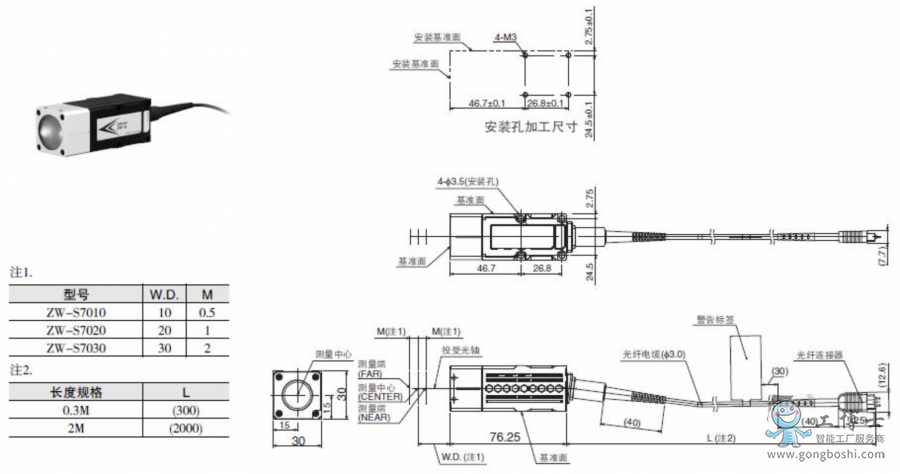

ZW-7000

傳感頭



形狀 測量范圍 光點
直徑		 靜止
分辨率 *		 電纜
長度		 型號
important;">3500_lu_1_1 3500_lu_1_2 important;">φ50μm important;">0.004μm important;">2m ZW-S7010
2M
important;">0.3m ZW-S7010
0.3M
3500_lu_1_3 important;">φ70μm important;">0.008μm important;">2m ZW-S7020
2M
important;">0.3m ZW-S7020
0.3M
3500_lu_1_4 important;">φ100μm important;">0.016μm important;">2m ZW-S7030
2M
important;">0.3m ZW-S7030
0.3M



*與出口貿易管理法規對應控制器(ZW-7000T)連接時，無論傳感頭和設定條件如何，***小分辨率都為0.25μm。

EtherCAT搭載控制器



形狀 電源 輸出規格 型號
important;">3500_lu_2_1 important;">DC24V important;">NPN/PNP通用 ZW-7000



電纜



形狀 名稱 電纜長度 型號

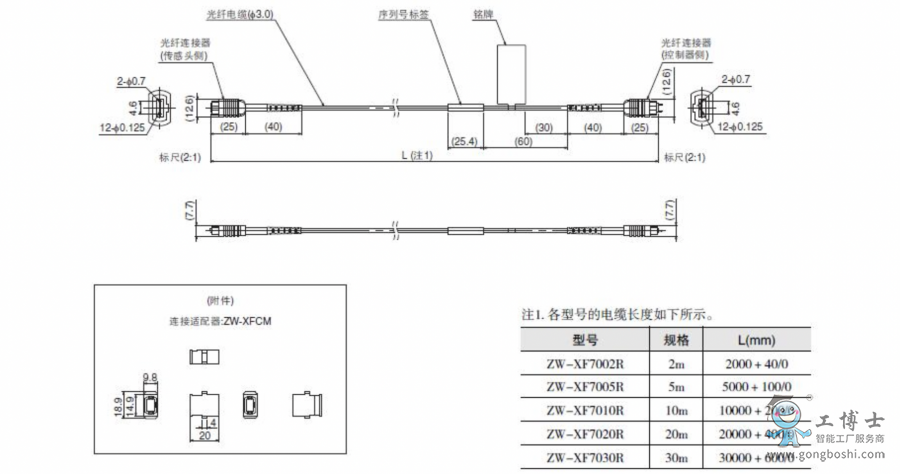

important;">3500_lu_3_1 傳感頭與控制器之間延長用光纖電纜
(連接適配器 ZW-XFCM附帶)		 important;">2m ZW-XF7002R
important;">5m ZW-XF7005R
important;">10m ZW-XF7010R
important;">20m ZW-XF7020R
important;">30m ZW-XF7030R
important;">3500_lu_3_2 連接適配器
(傳感頭引出電纜與延長用光纖電纜之間
延長用光纖電纜ZW-XF70□□R隨附)		 important;">- ZW-XFCM



注.固件版本Ver.2.10 以上才支持電纜長度10m、20m、30m。
若您使用的控制器版本較舊，請注冊為SYSMAC會員，取得***新固件版本與專用軟體工具并進行更新。
請由隨附于控制器包裝中的「SYSMAC會員注冊表」確認會員注冊方式以及如何下載會員專用工具。

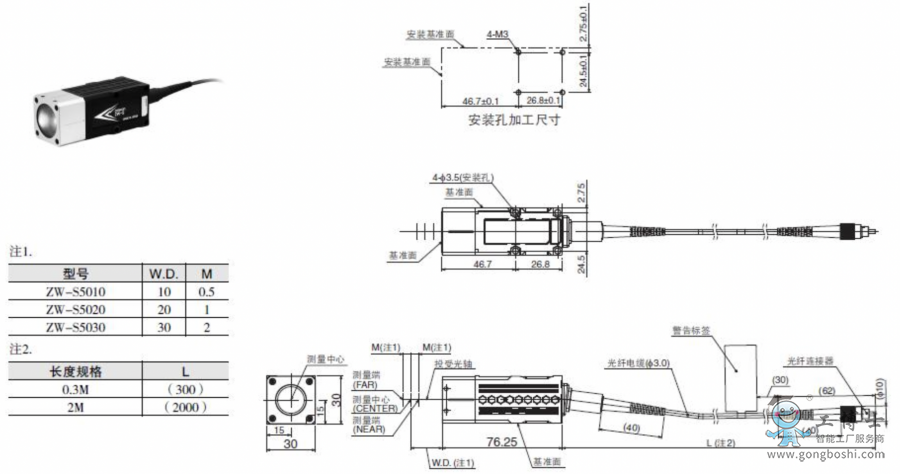

ZW-5000

傳感頭



形狀 測量范圍 光點
直徑		 靜止
分辨率 ＊		 電纜
長度		 型號
important;">3500_lu_4_1 3500_lu_4_2 important;">φ9μm important;">0.004μm important;">2m ZW-S5010
2M
important;">0.3m ZW-S5010
0.3M
3500_lu_4_3 important;">φ13μm important;">0.008μm important;">2m ZW-S5020
2M
important;">0.3m ZW-S5020
0.3M
3500_lu_4_4 important;">φ18μm important;">0.016μm important;">2m ZW-S5030
2M
important;">0.3m ZW-S5030
0.3M



*與出口貿易管理法規對應控制器(ZW-5000T)連接時，無論傳感頭和設定條件如何，***小分辨率都為0.25μm。

控制器(EtherCAT搭載)



形狀 電源 輸出規格 型號
important;">3500_lu_5_1 important;">DC24V important;">NPN/PNP通用 ZW-5000



電纜



形狀 名稱 電纜長度 型號

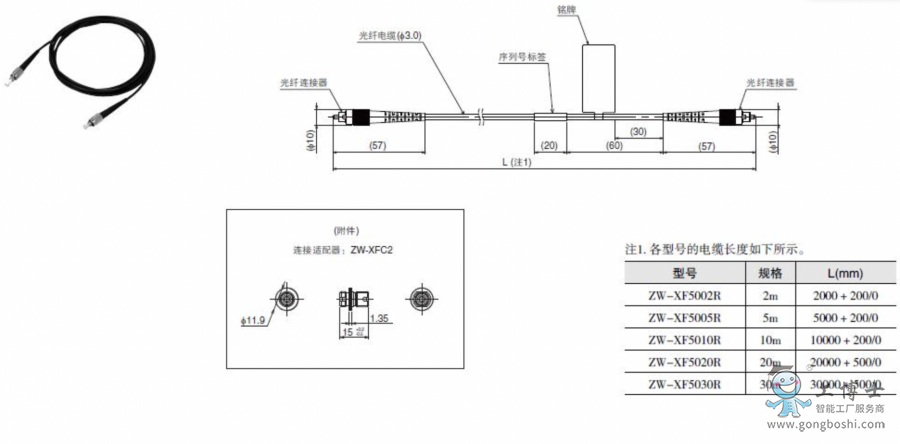

important;">3500_lu_7_1 傳感頭與控制器之間延長用光纖電纜
連接適配器 ZW-XFC2附帶)		 important;">2m ZW-XF5002R
important;">5m ZW-XF5005R
important;">10m ZW-XF5010R
important;">20m ZW-XF5020R
important;">30m ZW-XF5030R
important;">3500_lu_7_2 連接適配器
(隨附于延長用光纖電纜
ZW-XF50□□R)		 important;">- ZW-XFC2



注.固件版本Ver.2.10 以上才支持電纜長度10m、20m、30m。
若您使用的控制器版本較舊，請注冊為SYSMAC會員，取得***新固件版本與專用軟體工具并進行更新。
請由隨附于控制器包裝中的「SYSMAC會員注冊表」確認會員注冊方式以及如何下載會員專用工具。

ZW-7000/5000通用

輸入輸出電纜



形狀 名稱 電纜長度 型號
important;">3500_lu_3_3 并行電纜
(ZW-7000□/5000□用32極)
(控制器 ZW-7000□/5000□隨附)		 important;">2m ZW-XCP2E
important;">3500_lu_3_4 RS-232C電纜
PC連接用		 important;">2m ZW-XRS2
important;">3500_lu_3_5 RS-232C電纜
PLC/可編程終端連接用		 important;">2m ZW-XPT2



EtherCAT通信電纜　推薦產品

EtherCAT中請使用5類以上的STP電纜(鋁帶編織雙重隔離屏蔽雙絞線電纜)。
通過直接配線使用。

帶接插件電纜



名稱 形狀 廠家 電纜
長度 *1		 型號
小型
兩側帶接插件電纜
(RJ45/RJ45)
尺寸、線芯數(對數)：
AWG26×4P
電纜護套材質：
LSZH *2
電纜顏色：
黃色　*3		 important;">3500_lu_6_1 歐姆龍
株式會社		 important;">0.3 XS6W-6LSZH8SS30CM-Y
important;">0.5 XS6W-6LSZH8SS50CM-Y
important;">1 XS6W-6LSZH8SS100CM-Y
important;">2 XS6W-6LSZH8SS200CM-Y
important;">3 XS6W-6LSZH8SS300CM-Y
important;">5 XS6W-6LSZH8SS500CM-Y
堅固型
兩側帶接插件電纜
(RJ45/RJ45)
尺寸、線芯數(對數)：
AWG22×2P		 important;">3500_lu_6_2 歐姆龍
株式會社		 important;">0.3 XS5W-T421-AMD-K
important;">0.5 XS5W-T421-BMD-K
important;">1 XS5W-T421-CMD-K
important;">2 XS5W-T421-DMD-K
important;">5 XS5W-T421-GMD-K
important;">10 XS5W-T421-JMD-K
堅固型
兩側帶接插件電纜
(M12/RJ45)
尺寸、線芯數(對數)：
AWG22×2P		 important;">3500_lu_6_3 歐姆龍
株式會社		 important;">0.3 XS5W-T421-AMC-K
important;">0.5 XS5W-T421-BMC-K
important;">1 XS5W-T421-CMC-K
important;">2 XS5W-T421-DMC-K
important;">5 XS5W-T421-GMC-K
important;">10 XS5W-T421-JMC-K
堅固型
兩側帶接插件電纜
(M12 L型/RJ45)
尺寸、線芯數(對數)：
AWG22×2P		 important;">3500_lu_6_4 歐姆龍
株式會社		 important;">0.3 XS5W-T422-AMC-K
important;">0.5 XS5W-T422-BMC-K
important;">1 XS5W-T422-CMC-K
important;">2 XS5W-T422-DMC-K
important;">5 XS5W-T422-GMC-K
important;">10 XS5W-T422-JMC-K



*小型電纜長度備有0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m。
     堅固型電纜長度備有0.3、0.5、1、2、3、5、10、15m。
*2.控制柜內配線用Low Smoke Zero Halogen電纜。另外也備有適用于控制柜外電纜鋪設的小型PUR電纜。
*3. 電纜的顏色備有綠色和藍色。
注. 詳情請參閱《工業用以太網連接器產品目錄》。

電纜/接插件

尺寸、線芯數(對數)：AWG24×4P



名稱 形狀 廠家 型號
電纜 important;">- 日立電線株式會社 NETSTAR-C5E SAB
0.5 × 4P CP *
important;">- 倉茂電工株式會社 KETH-SB *
important;">- 昭和電線電纜系統株式會社 FAE-5004 *
important;">- JMACS株式會社 IETP-SB *
RJ45連接器 important;">- 泛達公司 MPS588-C *



* 建議通過以上組合使用本電纜及接插件。

尺寸、線芯數(對數)：AWG22×2P



名稱 形狀 廠家 型號
電纜 important;">- 倉茂電工株式會社 KETH-PSB-OMR *
important;">- JMACS株式會社 PNET/B *
important;">- 昭和電線電纜系統株式會社 FAE-5002 *
RJ45組裝式連接器 important;">3500_lu_8_1 歐姆龍株式會社 XS6G-T421-1 *



*建議通過以上組合使用本電纜及接插件。
注. 加工電纜時，EtherCAT兩側接插件均需密封連接，敬請注意。

Ethernet產業用交換式集線器



外觀 端口數量 故障檢測功能 消耗
電流		 型號
important;">3500_lu_9_1 important;">3 important;">無 important;">0.22A W4S1-03B
important;">3500_lu_9_2 important;">5 important;">無 important;">0.22A W4S1-05B
important;">有 W4S1-05C



注. 產業用交換式集線器不能用于EtherCAT。

EtherCAT分支從站



外觀 端口數量 電源電壓 消耗
電流		 型號
important;">3500_lu_10_1 important;">3 DC 20.4V～28.8V
(DC24V -15～+20%)		 important;">0.08A GX-JC03
important;">3500_lu_10_2 important;">6 important;">0.17A GX-JC06



注1 . EtherCAT分支從站無法連接EtherCAT對應位置控制單元CJ1W-NC□81/ □82。
2 . EtherCAT分支從站不能用于EtherNet/IP·Ethernet。

自動化軟件

新購買時，請購買DVD和許可證。DVD和許可證也可單獨購買。
DVD中不含授權版本。



名稱 規格 型號 海外
標準
  許可
數量		 介質
Sysmac Studio
標準版
Ver.1.□□ *2		 Sysmac Studio是為以NJ/NX系列CPU單元
及NY系列產業用PC為主的機器自動化控制器，
以及EtherCAT從站及HMI等的設定、編程、
調試、維護提供一體化開發環境的軟件。
其運行環境如下所示。
OS: Windows 7(32bit版/64bit版)/
Windows 8(32bit版/64bit版)/
Windows 8.1(32bit版/64bit版)/
Windows 10(32bit版/64bit版)/
本軟件也含位移傳感器版功能。
其它適用機型及功能等詳情
請參閱Sysmac系列產品樣本(SBCZ-CN5-007)。		 無
(僅媒介)		 important;">DVD SYSMAC-
SE200D		 important;">-
1個授權
版本*1		 important;">- SYSMAC-
SE201L		 important;">-
Sysmac Studio
位移傳感器版
Ver.1.□□		 Sysmac Studio位移傳感器版是
僅包含位移傳感器 ZW系列設定必備功能的許可。
本型號僅為授權，
請與Sysmac Studio標準版媒介(DVD)并用。		 1個許可
版本		 important;">- SYSMAC-
ME001L		 important;">-
3個許可
版本		 important;">- SYSMAC-
ME003L		 important;">-



*1. Sysmac Studio備有多許可產品(3、10、30、50個許可)供您選擇。
*2. Ver.1.18以上版本可使用ZW-7000/5000。

光纖清潔劑



名稱 廠家 型號 用途 聯系方式
ZW-7000 ZW-5000
光纖連接器清潔劑
*1		 歐姆龍
株式會社		 ZW-XCL important;">○ important;">○ 歐姆龍客戶服務中心
TEL：400-820-4535
NEOCLEAN-M NTT
高級技術
株式會社		 ATC-NE-M1 important;">○ important;">× *2
OPTIPOP R1 ATC-RE-01 important;">× important;">○
(僅傳感頭)



*1. 1箱10個裝。訂購單位為1箱。

傳感頭



項目 型號 ZW-S7010 ZW-S7020 ZW-S7030 ZW-S5010 ZW-S5020 ZW-S5030
適用傳感器控制器 ZW-7000□ ZW-5000□
測定中心距離 10mm 20mm 30mm 10mm 20mm 30mm
測量范圍 ±0.5mm *1 ±1mm *1 ±2mm *1 ±0.5mm ±1mm ±2mm
靜止分辨率 *2 0.004μm 0.008μm 0.016μm 0.004μm 0.008μm 0.016μm
線性度 *3 ±0.45μm ±0.9μm ±2.0μm ±0.45μm ±0.9μm ±2.0μm
光點直徑
(測量范圍內整區) *4		 φ50μm φ70μm φ100μm φ9μm φ13μm φ18μm
測量周期 *5 20μs～400μs 80μs～1600μs
使用環境照度 物體表面照度30000Lx以下：白熾燈
環境溫度范圍 工作時：0～+50℃、保存時：-15～+60℃
(不結冰、不凝露)
環境濕度范圍 工作時/保存時：35～85%(不凝露)
保護構造 IP40(IEC60529)
振動(耐久) 10～150Hz(單振幅0.35mm)、 X/Y/Z各方向 80分鐘
沖擊(耐久) 150m/s2、6個方向、各3次(上下、左右、前后)
溫度特性 *6 0.6μm/℃ 1.1μm/℃ 1.8μm/℃ 0.6μm/℃ 1.1μm/℃ 1.8μm/℃
LED的安全性 風險組1(IEC62471)
材質 箱體：鋁壓鑄
光纜包層部：PVC
校準ROM：PC
光纜長度 0.3m、2m(耐彎曲電纜)
光纜***小彎曲半徑 20mm
絕緣電阻(校準ROM) 外殼與所有端子間：20MΩ(250V兆歐表)
耐壓(校準ROM) 外殼與所有端子間：AC1000V、50/60Hz、1分鐘
重量 光纜長度0.3m　約170g
光纜長度2m　約180g
附件 校準ROM固定用螺釘(M2)、
吊帶(2個)、
使用說明書、
使用注意事項		 校準ROM固定用螺釘(M2)、
吊帶(1個)、
使用說明書、
使用注意事項



*1.測量范圍在測量周期為28μs以上時
*2.在測量中心距離對本公司標準鏡面對象物體進行平均次數16384次測量時的實效值
與出口貿易管理法規對應控制器(ZW-7000T/5000T)連接時，無論傳感頭和設定條件如何，***小分辨率都為0.25μm。
*3.設定本公司標準對象物體的材質：相對于鏡面測量時的理想直線的誤差
*4.以測量波長的峰值光強度的1/e2(13.5%)定義的實效值
*5.連接了5m以上的延長用光纖電纜時，測量周期(曝光時間)的設定范圍會發生變化。
*6. 用鋁夾具固定傳感頭和對象物體之間，在相同溫度環境下設置傳感頭和控制器時的測量中心距離的測量值變化量

控制器



項目 型號 ZW-7000□ ZW-5000□
輸入輸出類型 NPN/PNP通用
傳感頭連接臺數 1臺
適用傳感頭 ZW-S70□□ ZW-S50□□
測量用光源 白色LED
LED的安全性 風險組1(IEC62471)
激光安全性 1級(IEC/EN60825-1) important;">-
段
顯示		 主數字顯示 11段白色顯示、6位
輔數字顯示 11段綠色顯示、6位
LED
顯示		 狀態指示燈 HIGH(橙色)、PASS(綠色)、LOW(橙色)、
STABILITY(綠色)、ZERO(綠色)
、ENABLE(綠色)、THRESHOLD-H(橙色)、
THRESHOLD-L(橙色)、RUN(綠色)
EtherCAT指示燈 ECAT RUN(綠色)、
L/A IN(Link/Activity IN)(綠色)、
L/A OUT(Link/Activity OUT)(綠色)、
ECAT ERR(紅色)
外部
接口		 Ethernet 100BASE-TX/10BASE-T　
無協議(TCP/UDP)、EtherNet/IP
EtherCAT EtherCAT專用協議100BASE-TX
RS-232C ***大115,200bps
模擬
輸出
端子
臺		 模擬量電壓輸出
(OUTV)		 -10V～+10V、輸出阻抗：100Ω
模擬量電流輸出
(OUTA)		 4mA～20mA、***大負載電阻：300Ω
32極
擴展
連接
器		 判定輸出
(HIGH/PASS/LOW)		 晶體管輸出方式
輸出電壓：DC21.6～30V
負載電流：50mA以下
ON時剩余電壓：2V以下
OFF時漏電流：0.1mA以下
BUSY輸出
(BUSY)
報警輸出
(ALARM)
啟用輸出
(ENABLE)
漏型標志輸出
(SYNFLG)
觸發BUSY輸出
(TRIGBUSY)
記錄狀態輸出
(LOGSTAT)
記錄錯誤輸出
(LOGERR)
穩定性輸出
(STABILITY)
任務狀態輸出
(TASKSTAT)
LIGHT OFF輸入
(LIGHT OFF)		 DC輸入方式
輸入電壓：DC24V±10%(DC21.6～26.4V)
輸入電流：7mA Typ.(DC24V)
ON電壓/ON電流：19V/3mA以上
OFF電壓/OFF電流：5V/1mA以下
歸零輸入
(ZERO)
時間輸入
(TIMING)
復位輸入
(RESET)
漏型輸入
(SYNC)
觸發輸入
(TRIG)
記錄輸入
(LOGGING)
BANK 選擇時
BANK輸出
(BANK_OUT1～3)		 晶體管輸出方式
輸出電壓：DC21.6～30V
負載電流：50mA以下　
ON時剩余電壓：2V以下
OFF時漏電流：0.1mA以下
BANK
選擇輸入
(BANK_SEL1～3)		 DC輸入方式
輸入電壓：DC24V±10%(DC21.6～26.4V)
輸入電流：7mA Typ.(DC24V)
ON電壓/ON電流：19V/3mA以上
OFF電壓/OFF電流：5V/1mA以下
主要
功能		 曝光時間 自動/固定
測量周期 *1 20μs～400μs 80μs～1600μs
材質指定 標準/鏡面/粗糙面
測量項目 高度/厚度/運算
濾波器處理 中值/平均/微分/高通/低通/帶通
輸出 縮放/各種保持/歸零/測量值記錄
顯示 測量值/閾值/
模擬量輸出電壓值或電流值/
判定結果/分辨率/曝光時間/
內部記錄狀態/峰值受光量
設定登錄數 ***多8個BANK
任務處理 多任務(1個BANK***多4個任務)
系統 保存/初始化/測量信息顯示/
通信設定/傳感頭校正/
鍵鎖定/歸零存儲/時間輸入
額
定值		 電源電壓 DC21.6V～26.4V(含波動)
消耗電流 800mA以下
絕緣電阻 所有導線和FG端子間：20MΩ(250V兆歐表)
耐壓 所有導線和FG端子間：AC500V、50/60Hz、1分鐘
耐環
境性		 保護構造 IP20(IEC60529)
振動(耐久) 10～55Hz(單振幅0.35mm)、
X/Y/Z各方向 50分鐘
沖擊(耐久) 150m/s2、6個方向、
各3次(上下、左右、前后)
環境溫度范圍 工作時：0～+40℃、保存時：
-15～+60℃(不結冰、不凝露)
環境濕度范圍 工作時/保存時：35～85%(不凝露)
接地 D型接地(接地電阻100Ω以下)　
*以往的第三種接地
材質 箱體：PC
重量 約900g(僅本體)、約150g(并行電纜)
附件 并行電纜(ZW-XCP2E)
光纖清潔劑10支(ZW-XCL)
使用說明書
會員注冊表		 并行電纜(ZW-XCP2E)
光纖清潔劑10支(ZW-XCL)
光纖適配器蓋
吊帶(1個)
使用說明書/會員注冊表



注. 備有出口貿易管理法規適用控制器(ZW-7000T/5000T)。
使用此控制器時，無論連接的傳感頭和設定條件如何，***小分辨率都為0.25μm。
*1. 連接了5m以上的延長用光纖電纜時，測量周期(曝光時間)的設定范圍會發生變化。

EtherCAT通信規格



項目 規格
通信標準 IEC61158 Type12
物理層 100BASE-TX(IEEE802.3)
接插件 RJ45×2
EtherCAT IN ： EtherCAT輸入
EtherCAT OUT ： EtherCAT輸出
通信媒體 類別5以上雙絞線電纜
(建議使用鋁帶編織雙重隔離屏蔽線、直線型)
通信距離 節點間距離 100m以?xún)?nèi)
過程數據 可變PDO映射(variable PDO mapping)
郵箱(CoE) 緊急信息、SDO請求、SDO響應、SDO報文
分布式時鐘 DC模式下同步
LED顯示 L/A IN (Link/Activity IN)×1、
L/A OUT (Link/Activity OUT)×1、
ECAT RUN×1、ECAT ERR×1



自動化軟件 Sysmac Studio



項目 條件*3
操作系統(OS) *1
日語版或者英語版		 Windows 7(32bit版/64bit版)/
Windows 8(32bit版/64bit版)/
Windows 8.1(32bit版/64bit版)/
Windows 10(32bit版/64bit版)
CPU 搭載Intel®Celeron®processor 540(1.8GHz)以上處理器的
DOS/V(IBM AT 兼容機)個人計算機。
建議使用搭載Intel®CoreTM i5 M520 processor(2.4GHz)或
與之相當及以上的處理器的DOS/V(IBM AT 兼容機)個人計算機。
主存儲器 2GB以上
建議4GB以上
硬盤 安裝時需要4.6GB以上的剩余容量*2
顯示器 建議XGA 1024×768、1600萬色　WXGA 1280×800以上
磁盤裝置 DVD-ROM驅動器
通信端口 支持USB2.0的USB端口或Ethernet端口 *4
使用語言 日語、英語、德語、法語、意大利語、西班牙語、
漢語簡體字、漢語繁體字、韓語



*1. 支持Sysmac Studio的操作系統的注意事項：
請注意，所需的系統、硬盤容量可能因系統環境而異。
*2. 要使用文件記錄功能，需另行準備記錄用存儲卡。
*3. 運行環境、注意事項的記載內容與位移傳感器版相關。
與標準版相關的運行環境及注意事項，請參照Sysmac Studio Version1操作手冊(SBCA-362)。
*4. 有關計算機和控制器等的硬件的連接方法/電纜，請參閱各硬件的手冊。

版本信息

ZW-7000/5000系列與Sysmac Studio的關系

Sysmac Studio標準版/位移傳感器版請使用***新版。


控制器型號 控制器的版本 Sysmac Studio標準版/位移傳感器版的對應版本
ZW-7000□ Ver.2.03以上 Ver.1.15以上版本可使用。
ZW-5000□ Ver.2.10 Ver.1.18以上版本可使用。




（單位：mm）

傳感頭

ZW-S7010 □M/S7020 □M/S7030 □M

截屏2022-10-17 10.24.31

ZW-S5010 □M/S5020 □M/S5030 □M

截屏2022-10-17 10.24.39

控制器

ZW-7000□

ZW-7000 / 5000系列 外形尺寸 3

ZW-5000□

ZW-7000 / 5000系列 外形尺寸 4

延長用光纖電纜

ZW-XF7002R/XF7005R/XF7010R/XF7020R/XF7030R

截屏2022-10-17 10.25.17

ZW-XF5002R/XF5005R/XF5010R/XF5020R/XF5030R
