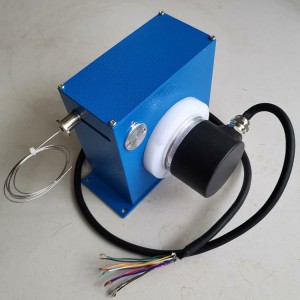

徐州海河HHL-S小型恒力收繩閘門開度傳感器 拉繩式閘位計

高-189-經-5221-理-2605

概述

HHL-S恒力收繩閘門開度傳感器，從內部拉出一根鋼絲繩與被測閘門直接聯結，閘門提升或下降時鋼絲繩帶動與編碼器同軸的測輪旋轉，使編碼器與被測閘門同步轉動，從而將被測閘門的啟降轉化為編碼器軸的旋轉，輸出相應的位置信息。其內部的機械機構主要由編碼器、連接法蘭盤、箱體、主軸、恒力彈簧、彈簧盒（排繩輪）、同步輪、同步帶、絲杠、滑塊、滑桿等組成，下降過程由閘門拉動彈簧反繞，帶動機械機構轉動，上升則由反繞彈簧產生的力量帶動機械轉動、拉動鋼絲繩上升。該傳感器結構合理，內部采用單層平鋪繞繩，重復性好，安裝簡便、抗干擾能力強，分辨率高，壽命長，集檢測與A/D轉換為一體，有掉電后信號跟蹤記憶功能。它能夠長期用于被測件位移量的檢測，并能保證性能的穩定可靠。適合對各類閘門(平板門、弧形門、人字門、門機、橋機等)的起吊高度進行測量，控制。是江河湖泊、水庫、船閘、水電站、水文站、水廠及石油化工等行業理想測量與控制位移的傳感器。

二、主要技術指標:

1、檢測量程：6米

2、分辨率：1毫米

3、測量系統誤差：≤3mm

4、外形尺寸：長150mmx寬120mmx高160mm

5、底板安裝固定孔：長138mmx寬54mm，4-ф5.6固定孔

6、輸出信號（可單選或多選）：4-20毫安；RS485；串行SSI信號

7、工作電壓：DC12V-24V

8、防護等級: IP63，傳感器等級IP65

9、環境參數: 溫度 -25℃～+80℃，相對濕度≤95%(RH40℃)

三、安裝、調試步驟：

1、將閘門落到底

2、將本恒力收繩閘位計直立或側立安裝在適當?shù)奈恢�，將鋼絲繩的出繩系在液壓桿或螺桿與閘門連接的位置或閘門上（盡量保證鋼絲繩與液壓桿或螺桿保持平行）。（注意：鋼絲繩可拉出長度不超過設計值，如果本傳感器與鋼絲繩系繩點距離較遠可在鋼絲繩末端加接相應長度的鋼絲繩，以免拉斷內部鋼絲繩）

3、機械安裝無誤后，把編碼器的電源與信號線正確接上

4、通電以后，清零線（綠色）和電源負短接3秒以上清零

5、提起閘門到隨意的高度，如果定貨時增量方向反了，可通過海河軟件修改，其他參數也可以修改。

6、比較閘門的實際高度與顯示是否一致（不一致則檢查鋼絲繩是否平行、回收是否順利等）

7、重復第6步三次以上，檢測無誤后則安裝調試工作完成

四、接線關系（編碼器接線）：

磁電編碼器接線（用不到的功能線忽略）：



電纜輸出
芯纜顏色	信號輸出
紅色	10—30Vdc (工作電源)
黑色	GND、4-20毫安輸出-
紫色	CLOCK+ (時鐘正)
粉色	CLOCK- (時鐘負)
灰色	DATA+ (數據正)
橘色	DATA- (數據負)
黃色	RS485 A
白色	RS485B
蘭色	4-20毫安輸出+
棕色	旋轉方向（注1)
綠色	清零（注2)
淺藍色	4-20毫安滿度設置（注3)

HHL-S恒力收繩閘門開度傳感器，體積小，精度高，安安裝方便。
