| 產品類型名稱 |

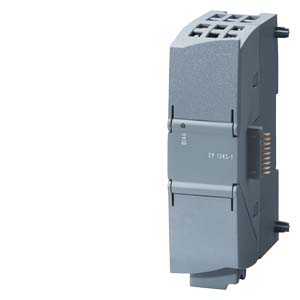

CP 1243-1 |
 |
通信處理器 CP 1243-1 用于將 SIMATIC S7-1200（作為附加 以太網接口），以及用于 連接至調度臺， 通過遠動協議（DNP3、 IEC 60870、TeleControl Basic）， 安全（防火墻、VPN） |
| 傳輸率 |
| 傳輸率 |
|
| ● 在***個接口處 |
10 ... 100 Mbit/s |
| 接口 |
| 接口數量 / 符合工業以太網 |
1 |
| 電氣連接數量 |
|
| ● 在***個接口處 / 符合工業以太網 |
1 |
| ● 適用于電源 |
0 |
| 電氣連接規格 |
|
| ● 在***個接口處 / 符合工業以太網 |
RJ45 端口 |
| 供電電壓，電流消耗，損耗功率 |
| 電壓類型 / 電源電壓 |
DC |
| 供電電壓 / 1 / 來自背板總線 |
5 V |
| 消耗電流 |
|
| ● 來自背板總線 / DC 時 / 5 V 時 / 典型 |
0.25 A |
| 損耗功率 [W] |
1.25 W |
| 環境條件 |
| 環境溫度 |
|
| ● 在垂直安裝時 / 運行期間 |
-20 ... +60 °C |
| ● 在水平安裝時 / 運行期間 |
-20 ... +70 °C |
| ● 存放期間 |
-40 ... +70 °C |
| ● 運輸期間 |
-40 ... +70 °C |
| 相對空氣濕度 |
|
| ● 25 °C 時 / 無冷凝 / 運行期間 / ***大值 |
95 % |
| 防護等級 IP |
IP20 |
| 結構形式，尺寸和重量 |
| 模塊格式 |
緊湊型模塊 S7-1200 一倍寬 |
| 寬度 |
30 mm |
| 高度 |
110 mm |
| 深度 |
75 mm |
| 凈重 |
0.122 kg |
| 緊固類型 |
|
| ● 35 mm DIN 導軌安裝 |
是 |
| ● 墻壁安裝 |
是 |
| 產品特點，產品功能，產品組件 / 常規 |
| 模塊數量 |
|
| ● 每個 CPU / ***大值 |
3 |
| 功率數據 / 開放式通信 |
| 可能的連接數 / 適用于開放式通信 |
|
| ● 通過 T 模塊 / ***大值 |
如 CPU |
| 功率數據 / S7 通訊 |
| 可能的連接數 / 用于 S7 通信 |
|
| ● ***大值 |
如 CPU |
| 功率數據 / IT 功能 |
| 可能的連接數 |
|
| ● 作為電子郵件客戶端 / ***大值 |
1 |
| 功率數據 / 遠程控制 |
| 應用適宜性 |
|
| ● 節點站點 |
否 |
| ● 分站點 |
是 |
| ● 總站 |
否 |
| 連接調度臺 |
適于與遠程控制基本服務器、WinCC 和 PCS7 一同使用 |
| ● 借助***連接 |
支持 |
| ● 備注 |
通過遠程控制基本服務器和標準遠程協議連接 SCADA 系統 |
| 協議 / 支持 |
|
| ● DNP3 |
是 |
| ● IEC 60870-5 |
是 |
| 產品功能 / 連接中斷時的數據備份 |
是; 64,000 個事件 |
| 每個站點的數據點數 / ***大值 |
500 |
| 參與者數量 / 交叉通信 / 通過 Telecontrol Server Basic |
|
| ● 發送方向 / ***大值 |
3 |
| ● 接收方向 / ***大值 |
15 |
| 功率數據 / 遠程服務 |
| 診斷功能 / 利用 SIMATIC STEP 7 在線診斷 |
是 |
| 產品功能 |
|
| ● 利用 SIMATIC STEP 7 下載程序 |
是 |
| ● 遠程固件更新 |
是 |
| 產品功能 / 管理，配置，項目組態 |
| 組態軟件 |
|
| ● 需要 |
STEP 7 基礎版/專業版 |
| 產品功能 / 診斷 |
| 產品功能 / 基于網絡的診斷 |
是 |
| 產品功能 / 安全 |
| 防火墻規格 |
狀態檢查 |
| 產品功能 / VPN 連接時 |
IPSec, SINEMA RC |
| 加密運算法類型 / VPN 連接時 |
AES-256, AES-192, AES-128, 3DES-168 |
| 驗證法類型 / VPN 連接時 |
預共享密鑰 (PSK)，X.509v3 證書 |
| 哈希算法類型 / VPN 連接時 |
MD5，SHA-1，SHA-2 |
| 可能的連接數 / VPN 連接時 |
8 |
| 產品功能 |
|
| ● 網絡應用程序的密碼保護 |
否 |
| ● 遠程服務訪問的密碼保護 |
否 |
| ● 加密型數據傳輸 |
是 |
| ● ACL - 基于 IP |
否 |
| ● ACL - 基于 IP 適用于 PLC/路由 |
否 |
| ● 斷開不必要的服務 |
是 |
| ● 禁用物理端口通訊 |
否 |
| ● 非法訪問日志文件 |
否 |
| 產品功能 / 時間 |
| 協議 / 支持 |
|
| ● NTP |
是 |
| ● NTP（安全） |
是 |
| 時鐘同步 |
|
| ● NTP 服務器的 |
是 |
| ● 調度臺的 |
是 |
| 標準，規格，許可 / 危險環境 |
| 資格證明 / CCC / 適用于防爆區符合 GB 標準 |
是 |
