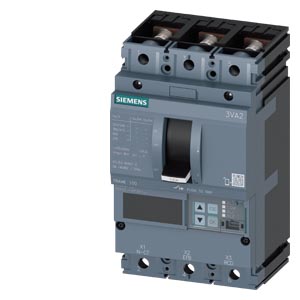

		斷路器 3VA2 IEC 框架 100 通斷能力等級 C Icu=110kA @ 415V 3 極，系統保護 ETU330，LIG，In=100A 過載保護 Ir=40A...100A 短路保護 Ii=1.5...12 x In 接地故障保護 Ig=0.2...1 x In，tg=0.1/0.3S 螺釘扁形連接器
版本
產品品牌名稱		SENTRON
產品名稱		塑料外殼式斷路器
產品的規格		設備保護
過電流脫扣器的結構形式		ETU330
過電流脫扣器的保護功能		LIG
極數		3
一般技術數據
絕緣電壓 / 測定值		800 V
工作電壓 / AC 時 / 測定值		690 V
損耗功率 [W] / ***大值		7.7 W
損耗功率 [W] / 電流測定值時 / AC 時 / 在熱運行狀態中 / 每個電極		2.57 W
機械式使用壽命（轉換周期） / 典型		25 000
電氣使用壽命（操作循環） / AC-1 時 / 380/415 V 時		15 000
電氣使用壽命（操作循環） / AC-1 時 / 690 V 時		10 500
產品特點 / 對于零導線 / 可擴裝/加裝 / 短路保護和過載保護		否
接地監控的規格		相線總電流
產品功能
● 通信功能		否
● 其它測量功能		否
每個數量單位的凈重		2.5 kg
電力
持續電流 / 測定值 / ***大值		100 A
額定持續電流 Iu		100 A
工作電流
● 40 °C 時		100 A
● 45 ℃ 時		100 A
● 50°C 時		100 A
● 55 ℃ 時		100 A
● 60 °C 時		100 A
● 65 ℃ 時		100 A
● 70 °C 時		100 A
交換容量 IEC 60947
斷路器的通斷能力等級		C
極限短路電流 (Icu) 分?jǐn)嗄芰?/td>
● 240 V 時		150 kA
● 415 V 時		110 kA
● 440 V 時		110 kA
● 500 V 時		85 kA
● 690 V 時		2 kA
工作短路電流 (Ics) 分?jǐn)嗄芰?/td>
● 240 V 時		150 kA
● 415 V 時		110 kA
● 440 V 時		110 kA
● 500 V 時		85 kA
● 690 V 時		2 kA
短路電流 (Icm) 接通能力
● 240 V 時		330 kA
● 415 V 時		242 kA
● 440 V 時		242 kA
● 500 V 時		187 kA
● 690 V 時		3 kA
可調參數
電流整定值 (Ir) 可調整的的動作值 / L 脫扣器 / I2t 特性曲線中 / ***小值		40 A
電流整定值 (Ir) 可調整的的動作值 / L 脫扣器 / I2t 特性曲線中 / ***大值		100 A
延遲時間 (tr) 可調整的動作值 / L 脫扣時 / I2t 特性曲線中 / ***小值		0.5 s
延遲時間 (tr) 可調整的動作值 / L 脫扣時 / I2t 特性曲線中 / ***大值		17 s
電流整定值 (Ii) 可調整的動作值 / I 脫扣時 / ***大值		1 200 A
電流整定值 (Ii) 可調整的動作值 / I 脫扣時 / ***小值		150 A
延遲時間 (tg) 可調整的動作值 / G 脫扣時 / I0t 特性曲線中 / ***大值		0.3 s
可設置的電流動作值 / G 脫扣時 / 標準特性曲線中 / 初始值		20 A
延遲時間 (tg) 可調整的動作值 / G 脫扣時 / I0t 特性曲線中 / ***小值		0.1 s
可設置的電流動作值 / G 脫扣時 / 標準特性曲線中 / 終值		100 A
可設置的電流動作值 / 無延遲的短路脫扣器的 / ***小值		150 A
可設置的電流動作值 / 無延遲的短路脫扣器的 / ***大值		1 200 A
產品功能 / 接地保護		是
可設置的電流動作值 / G 脫扣時 / 標準特性曲線中 / 初始值		20 A
可設置的電流動作值 / G 脫扣時 / 標準特性曲線中 / 終值		100 A
機械設計
高度 [in]		7.13 in
高度		181 mm
寬度 [in]		4.13 in
寬度		105 mm
深度 [in]		3.39 in
深度		86 mm
連接
電氣連接的排列 / 用于主電路		正面接口
電氣連接規格 / 用于主電路		雙側帶螺釘扁形連接器
可連接的導線截面類型 / 適用于扁平母線連接 / ***小值		13 x 1 mm
可連接的導線截面類型 / 適用于扁平母線連接 / ***大值		25 x 8 mm
表層的結構形式 / 接口的 / 在開關定部 (N, 1, 3, 5)		錫
表層的結構形式 / 接口的 / 在開關底部 (N, 2, 4, 6)		錫
輔助電路
產品組件
● 欠壓脫扣器		否
● 電壓脫扣器		否
● 脫扣報警器		否
轉換器數量 / 用于輔助觸點		0
飾品
產品擴展 / 可選 / 電機驅動		是
環境條件
防護等級 IP / 正面的		IP40
環境溫度
● 運行期間 / ***小值		-25 °C
● 運行期間 / ***大值		70 °C
● 存放期間 / ***小值		-40 °C
● 存放期間 / ***大值		80 °C
證書
參考標示 / 符合 IEC 81346-2:2009		Q
General Product Approval Confirmation Miscellaneous EMC Declaration of Conformity Test Certificates Special Test Certificate Type Test Certificates/Test Report Miscellaneous Marine / Shipping other CCS / China Classification Society Environmental Confirmations Miscellaneous other Miscellaneous
