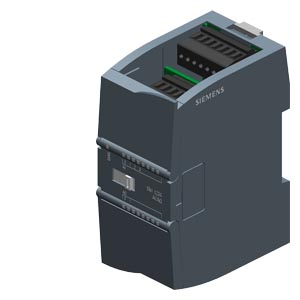

西門子PLC模塊 6ES7234-4HE32-0XB0  S7-1200模擬輸入/輸出模塊，S7-1200，模擬輸入/輸出 SM 1234，4 個模擬輸入/2 個模擬輸出


技術數據

		SIMATIC S7-1200，模擬輸入/輸出 SM 1234，4 個模擬輸入/2 個模擬輸出， +/-10V，14 位分辨率 或者 0(4)-20mA， 13 位分辨率
一般信息
產品類型標志		SM 1234，AI 4x13 bit/AO 2x14 bit
電源電壓
額定值 (DC)		24 V
輸入電流
耗用電流，典型值		60 mA
來自背板總線 DC 5 V，典型值		80 mA
功率損失
功率損失，典型值		2 W
模擬輸入
模擬輸入端數量		4; 電流或電壓差分輸入
電壓輸入允許的輸入電壓（毀壞限制），***大值		35 V
電流輸入允許的輸入電流（毀壞限制），***大值		40 mA
循環時間（所有通道），***大值		625 µs
輸入范圍
● 電壓		是的; ±10V、±5V、±2.5V
● 電流		是的; 4 至 20 mA，0 至 20 mA
● 熱電偶		不
● 電阻溫度計		不
● 電阻		不
輸入范圍（額定值），電壓
● -10 V 至 +10 V		是的
— 輸入電阻（-10 V 至 +10 V）		≥9 千歐姆
● -2.5 V 至 +2.5 V		是的
— 輸入電阻（-2.5 V 至 +2.5 V）		≥9 千歐姆
● -5 V 至 +5 V		是的
— 輸入電阻（-5 V 至 +5 V）		≥9 千歐姆
輸入范圍（額定值），電流
● 0 至 20 mA		是的
— 輸入電阻（0 至 20 mA）		280
● 4 mA 至 20 mA		是的
模擬輸出
模擬輸出端數量		2; 電流或電壓
輸出范圍，電壓
● -10 V 至 +10 V		是的
輸出范圍，電流
● 0 至 20 mA		是的
● 4 mA 至 20 mA		是的
負載電阻（在額定輸出范圍內）
● 電壓輸出端的***小值		1 000
● 電流輸出端的***大值		600
導線長度
● 屏蔽，***大值		100 m; 屏蔽雙絞線
輸入端的模擬值構成
測量原理		差分
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值		12 bit; + 符號
● 可參數化的集成時間		是的
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		40 dB，DC 至 60 V 用于干擾頻率 50 / 60 Hz
測量值濾波
● 可參數化		是的
● 等級： 無		是的
● 等級：弱		是的
● 等級： 中等		是的
● 等級： 強		是的
輸出端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），***大值		14 bit; 電壓： 14 位、電流： 13 位
誤差/精度
溫度錯誤（與輸入范圍有關），(+/-)		25 ℃ ±0.1%，至 55 ℃ ±0.2% 全部測量范圍
溫度錯誤（與輸出范圍有關），(+/-)		25 °C ±0.3%、至 55 °C ±0.6% 全部測量范圍
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電壓，與輸入范圍有關，(+/-)		0.1 %
● 電流，與輸入范圍有關，(+/-)		0.1 %
● 電壓，與輸出范圍有關，(+/-)		0.3 %
● 電流，與輸出范圍有關，(+/-)		0.3 %
故障電壓抑制 f = n x (f1 +/- 1 %)，f1 = 干擾頻率
● 并聯電壓，***大值		12 V
報警/診斷/狀態信息
報警		是的
診斷功能		是的
報警
● 診斷報警		是的
診斷
● 電源電壓監控		是的
● 斷線		是的
● 短路		是的
診斷顯示 LED
● 用于輸入端狀態		是的
● 用于輸出端狀態		是的
● 用于維護		是的
