技術數據

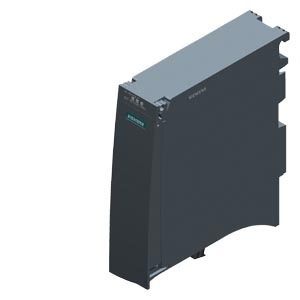

		SIMATIC ET 200MP. PROFINET IO 設備 接口模塊 IM 155-5 PN ST 用于 ET 200MP Elektronikmodule; 到 zu 12 IO 模塊 ohne PS; 到 zu 30 IO 模塊 mit zusätzlicher PS; integrierter 2PORT-Switch;RJ45 Shared 設備;MRP; IRT >=0,25ms;同步模式 FW-Update;I&M0...3; FSU mit 500ms
一般信息
產品類型標志		IM 155-5 PN ST
硬件功能狀態		FS01 以上版本
固件版本		V4.1.0
制造商標記 (VendorID)		0x002A
設備標記 (DeviceID)		0x0312
產品功能
● I&M 數據		是的; I&M0 至 I&M3
● 運行期間更換模塊（熱插拔）		不
● 時鐘同步模式		是的
附帶程序包的
● STEP 7 TIA 端口，可組態 / 已集成，自版本		V14 以上，帶有 HSP 0223/ V15 以上集成
● STEP 7 可組態/ 已集成，自版本		GSDML V2.32
● PROFINET 版本 GSD 版 / GSD 修訂版以上		v2.3 / -
配置控制
通過有效數據		不
通過數據組		是的
電源電壓
額定值 (DC)		24 V
允許范圍，下限 (DC)		19.2 V
允許范圍，上限 (DC)		28.8 V
反極性保護		是的
短路保護		是的
電源和電壓斷路跨接
● 停電/斷電跨接時間		10 ms
輸入電流
耗用電流（額定值）		0.2 A
耗用電流，***大值		1.2 A
接通電流，***大值		9 A
I²t		0.09 A²·s
功率
背板總線上的饋電功率		14 W
來自背板總線的功率輸出		2.3 W
功率損失
功率損失，典型值		4.5 W
地址范圍
每個模塊的地址空間
● 每個模塊的地址空間，***大值		256 byte; 每個輸入端 / 輸出端
每個站點的地址空間
● 每個站點的地址空間，***大值		512 byte; 每個輸入端 / 輸出端
硬件擴展
集成電源		是的
IM 左側的插拔式系統電源		是的
允許的分段電源數量		3
組件載體
● 每個組件載體的組件，***大值		30; 外圍設備模塊
接口
PROFINET 接口數量		1
1. 接口
物理接口
● RJ 45（以太網）		是的
● 端口數量		2
● 集成開關		是的
協議
● PROFINET IO 設備		是的
● 開放式 IE 通訊		是的
● 氣液冗余		是的; PROFINET MRP
物理接口
RJ 45（以太網）
● 傳輸模式		PROFINET，100 Mbit/s，全雙工(100BASE-TX)
● 100 Mbit/s		是的
● 自動協商		是的
● 自動交叉		是的
協議
PROFINET IO 設備
服務
— IRT		是的
— PROFIenergy		不
— 按優先級啟動		是的
— 共享設備		是的
— 共享設備中的 IO 控制器的***大數量		2
冗余模式
● PROFINET 系統冗余 (S2)		不
● PROFINET 系統冗余 (R1)		不
氣液冗余
— MRP		是的
— MRPD		不
開放式 IE 通訊
● TCP/IP		是的
● SNMP		是的
● LLDP		是的
等時模式
等距離		是的
***短時鐘脈沖		250 µs
***長時鐘脈沖		4 ms
報警/診斷/狀態信息
狀態顯示		是的
報警		是的
診斷功能		是的
診斷顯示 LED
● RUN LED		是的; 綠色 LED
● ERROR LED		是的; 紅色 LED
● MAINT LED		是的; 黃色 LED
● LINK TX/RX 連接顯示		是的; 2x 黃綠 LED
電位隔離
在背板總線和電子元件之間		不
在 PROFINET 和所有其他電路之間		是的
在電源和所有其他電路之間		不
絕緣
絕緣測試，使用		707 V DC（測試類型）
環境要求
運行中的環境溫度
● 水平安裝，***小值		-25 °C; FS03 以上版本
● 水平安裝，***大值		60 °C
● 垂直安裝，***小值		-25 °C; FS03 以上版本
● 垂直安裝，***大值		40 °C
參考海平面的運行高度
● ***大海拔安裝高度		5 000 m; 安裝高度 > 2000 m 時受限，參見手冊
連接技術 / 標題
ET 連接
● 通過 BU/BA 發送		不
尺寸
寬度		35 mm
高度		147 mm
深度		129 mm
