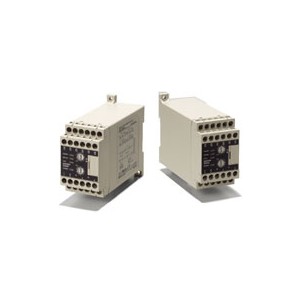

額定規格



項目 負載電源電壓范圍	AC100 ～ 240V	AC400 ～ 480V
電源電壓	AC100～240V(50/60Hz)
操作電壓范圍	AC85～264V
功耗	16VA以下
負載電源電壓	AC100～240V	AC400～480V
負載電源電壓范圍	AC75～264V	AC340～528V
操作量輸入	0.0%至100.0% (通過RS-485通信)
電流互感器(參見注1)	單相AC， 0～50A (CT主電流) 單相AC， 0～150A (CT主電流)
觸發輸出	每通道一個電壓輸出， DC12V ±15%，***大負載電流：21mA (內置短路保護回路)
報警輸出	NPN集電極開路，一個輸出 ***大適用電壓：DC30V，***大負載電流：50mA 殘留電壓：1.5V以下，漏電流：0.4mA以下
指示	LED指示燈
控制方式	***佳周期控制 軟啟動***佳周期控制(參見注2) 3相***佳周期控制
使用環境溫度	-10～55°C (無結冰或結露)
使用環境濕度	25%～85%
保存溫度	-25～65°C (無結冰或結露)
拉伸高度	2,000m以下
附件	使用說明書





注1. CT輸入僅在加熱器斷線檢測上提供。

2. 對于軟啟動***佳周期控制，使用不帶過零功能的SSR(G3PA-□BL-VD)。



性能



電流指示***	電流范圍 0～50A， ±3A 0～150A， ±9A 0～100%， ±6% (參見注釋) (加熱器斷線檢測型)
絕緣電阻	一次回路和二次回路之間100MΩ以上 (DC500V時)
耐電壓	一次回路和二次回路之間AC2,000V、50/60Hz 條件下持續1min
耐振動	振動頻率：10～55Hz， 加速度：X、Y和Z軸方向50m/s2
耐沖擊	300m/s2，三個軸六個方向上各3次
質量	約200g (包括端子蓋)
防護等級	IP20
內存保護	EEPROM (非易失性存儲器) (寫入次數：10萬次)
安裝環境	過電壓等級III， 污染度2 (根據IEC 60664-1)
認證標準	UL508 (Listing)， CSA22.2 No. 14 EN50178 EN61000-6-4 (EN55011: 1998, A1: 1999 Class A, Group 1) EN61000-6-2: 2001



注： 在所選電流控制參數百分比和CT***大可測量電流為100%時測量。

通信規格



傳送線路連接		多點
通信方式		RS-485
	***長傳送距離	500m
	接點數	31 (通過多點配線)
同步方式		停止-啟動同步
通信波特率		9.6、19.2、38.4、57.6kbps 默認設定： 9.6kbps
傳送代碼		ASCII
通信數據長度		7或8位，默認設定：7
通信停止位		1或2位，默認設定：2
通信奇偶校驗		垂直奇偶校驗：無、偶數、奇數， 默認設定：偶數
流控制		無



電流互感器規格（另售）



項目	規格
型號	E54-CT1	E54-CT3	G3ZA-CT150L
***大連續加熱 器電流	50 A	120A (參見注釋)	150 A
連接G3ZA 的 檢測電流	50 A		150 A
耐電壓	AC1,000V條件下持續1min		AC2,000V條件下 持續1min
耐振動	98 m/s2, 50 Hz
質量	約11.5g	約50g	約130g
附件	無	連接端子(2) 插頭(2)	無



注： G3ZA和E54-CT3結合時***大的持續電流為50A。
