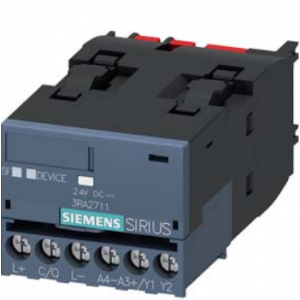

用于 IO-Link 的功能模塊， 直接起動， 螺栓型端子連接， 放置在接觸器 3RT2 上 通信能力接觸器 必要 |
| 綜合技術數據 |
| 產品品牌名稱 |
|
Sirius |
| 產品名稱 |
|
功能模塊 |
| 產品的規格 |
|
IO-Link |
| 接觸器的結構尺寸 可組合的 依公司特殊情況而定的 |
|
S00、S0、S2、S3 |
| 防護等級 IP 正面的 符合 IEC 60529 |
|
IP20 |
| 防接觸保護 正面的 符合 IEC 60529 |
|
確保從前部垂直觸摸時手指安全 |
| 污染程度 |
|
3 |
| 絕緣電壓 污染度 3 時 AC 時 測定值 |
V |
690 |
| 安裝高度 高度超出水平面以上 ***大值 |
m |
2 000 |
| 環境溫度 |
|
|
| ● 存放期間 |
°C |
-40 ... +80 |
| ● 運行期間 |
°C |
-25 ... +60 |
| ● 運輸期間 |
°C |
-40 ... +80 |
| EMC 抗干擾穩定性 符合 IEC 60947-1的 |
|
環境A(工業區域) |
| EMC 干擾發射 符合 IEC 60947-1的 |
|
CISPR11，環境A(工業區域) |
| 電纜連接的干擾耦合 來自脈沖 按照IEC 61000-4-4的 |
|
2kV電網電源連接 / 1kV控制極 |
| 電纜連接的干擾耦合 來自線對地浪涌 符合 IEC 61000-4-5的 |
|
1 kV |
| 電纜連接的干擾耦合 來自導線-導線浪涌 符合 IEC 61000-4-5的 |
|
0,5 kV |
| 靜電的放空 按照IEC 61000-4-2 |
|
8 kV |
| 電磁場產生的的干擾饋入 按照IEC 61000-4-3的 |
|
10 V/m |
| 耐沖擊性 |
|
11g / 15 ms |
| 抗震強度 |
|
10 ... 55 Hz / 0.35 mm |
| 參考標示 |
|
|
| ● 符合 IEC 81346-2:2009 |
|
K |
| ● 符合 DIN EN 61346-2 |
|
K |
| 應用適宜性 |
|
|
| ● 直接起動器 |
|
是的 |
| ● 星角/三角電路 |
|
不 |
| ● 可逆起動器 |
|
不 |
| 通信/協議 |
| 產品功能 |
|
|
| ● 數據總線通訊 |
|
是的 |
| ● 帶有IO-Link的控制電流接口 |
|
是的 |
| ● 帶有AS-Interface的控制電流接口 |
|
不 |
| 控制電路/控制 |
| 過電壓限制器的結構形式 |
|
壓敏電阻 |
| 電壓類型 控制饋電電壓的 |
|
DC |
| 控制饋電電壓 1 DC 時 測定值 |
V |
24 |
| 裝入/固定/外廓尺寸 |
| 裝入位置 |
|
任意的 |
| 緊固類型 |
|
可插接到接觸器上 |
| 寬度 |
mm |
45 |
| 高度 |
mm |
37 |
| 深度 |
mm |
75 |
| 接口/ 接線端子 |
| 產品組件 用于輔助和控制電路的可拆下接線夾 |
|
是的 |
| 電氣連接規格 用于輔助和控制電路 |
|
螺栓連接 |
| 可連接的導線截面類型 |
|
|
| ● 用于輔助觸點 |
|
|
| — 單芯線的 |
|
0.5 ... 4 mm², 2x (0.5 ... 2.5 mm²) |
| — 細芯線的 |
|
|
| — 帶有電纜末端加工 |
|
1x (0.5 ... 2.5 mm²), 2x (0.5 ... 1.5 mm²) |
| ● 在 AWG 導線處 用于輔助觸點 |
|
2x (20 ... 14) |
| |
|
|
| 更多信息 |
 |
 |
